Ruostumattomasta teräksestä valmistetun kuulaventtiilin tiivisteen valinta: Lämpötilaan ja paineeseen perustuva päätöksentekoopas tiedusteluihin

01Aloita lämpötehtävästä, älä istuimen nimestä

Ilmoita neste, vaihe, kiintoainepitoisuus, syövyttävyys, suunnittelu ja käyttöpaine sekä minimi- ja enimmäislämpötila, jonka venttiili todella näkee – mukaan lukien käynnistyspiikit, sammutus, lämpökierto ja lämmön seuranta. Tunnista, onko venttiili tarkoitettu eristämiseen, ohjaukseen, hätäpysäykseen vai toimintojen yhdistelmään.

Istuin, joka valitaan linjan nimellislämpötilalle, mutta joka jätetään huomiotta höyrynpoiston, salamatapahtuman tai kylmäkäynnistyksen aikana, on yleisin kenttävika. Kirjaa pahimman mahdollisen lämpötilan ja ajan yhdistelmä, älä vakaan tilan keskiarvoa.

02Ymmärrä pehmeät istuimet: PTFE ja RPTFE

PTFE(neitsytpolytetrafluorieteeni) on perustason pehmeä istuin: erinomainen kemiallinen kestävyys, erittäin alhainen vääntömomentti, edullinen ja leveä kemikaaliikkuna, mutta se virtaa kylmänä, kuluu hankauksen alla ja on lämpötilarajoitettu. Se sopii puhtaaseen, matala- tai keskipaineiseen, hankaamattomaan huoltoon noin 150°C:een asti.

RPTFE(täytetty, vahvistettu PTFE) vaihtaa hieman kemiallista inertiteettiä paljon parempaan suulakepuristuksen, kylmävirtauksen ja kulumisen estämiseen. Asiakkaiden tulee nimetä kaksi luokkaa:

03Siirry korkean suorituskyvyn polymeereihin: PPL, PEK ja TFM1600

RPTFE-kaistan yläpuolella kolme suunniteltua polymeeriä peittävät korkean lämpötilan pehmeän istuimen ikkunan, noin 200-260 °C.

PPLon täytetty, korkeita lämpötiloja kestävä polymeeripenkki, jolla on hyvä lujuus ja virumisenkestävyys korotetussa lämpötilassa, ja se sopii kuumaan öljyyn, höyryn viereiseen ja keskikorkeaan paineeseen, jossa PTFE-peräiset istuimet pursottaisivat.

PEK(polyeetteriketoni / PEEK-luokka) on jäykkä tekninen polymeeri, jolla on erinomainen kulumis- ja kuormituskyky, kemiallinen kestävyys ja jatkuva lämpötila lähellä 250–260 °C. Se on ensisijainen istuin korkeapaineiseen, korkeaan lämpötilaan, nopeaan eristykseen ja PTFE:tä tuhoaville hiomavälineille.

TFM1600on modifioitu, tiheämpi PTFE, jolla on paljon pienempi kylmävirtaus, alhaisemmat uuttoaineet ja parempi lämmönkestävyys kuin ensiö-PTFE. Se kestää kryogeenisen noin 260 °C:een ja on valittu erittäin puhtaaseen, erittäin puhtaaseen, vähäpäästöiseen tai tyhjiökäyttöön, jossa tavallinen PTFE-istuin ei säilyisi muotoaan.

04Kun pehmeät istuimet päättyvät: metallinen kova istuin

Noin 260°C:sta ylöspäin tai missä tahansa materiaali on hankaavaa, kiinteää laakeroitua, koksaavaa tai kipinöivää, pehmeä polymeeripenkki ei ole enää oikea ratkaisu. Themetallinen kova istuin(pallo ja istuin sekä pinnoitettu että päällystetty, esim. stellite/volframikarbidi) sietää korkeita lämpötiloja (tyypillisesti 400–600°C ja enemmän, varustelusta riippuen), eroosiota ja paloturvallista käyttöä.

Kompromissi on rehellisyys: metallinen istuin ei sulje kuplia niin kuin pehmeä istuin. Se on valittu korkean lämpötilan, kulumisen ja paloturvallisuuden perusteella, ja sulkuluokka on määriteltävä realistisesti. Jos vaaditaan sekä erittäin korkeaa lämpötilaa että tiukkaa sulkua, odota metallitiivisteistä venttiiliä, joka on limitetty määritettyyn vuototasoon.

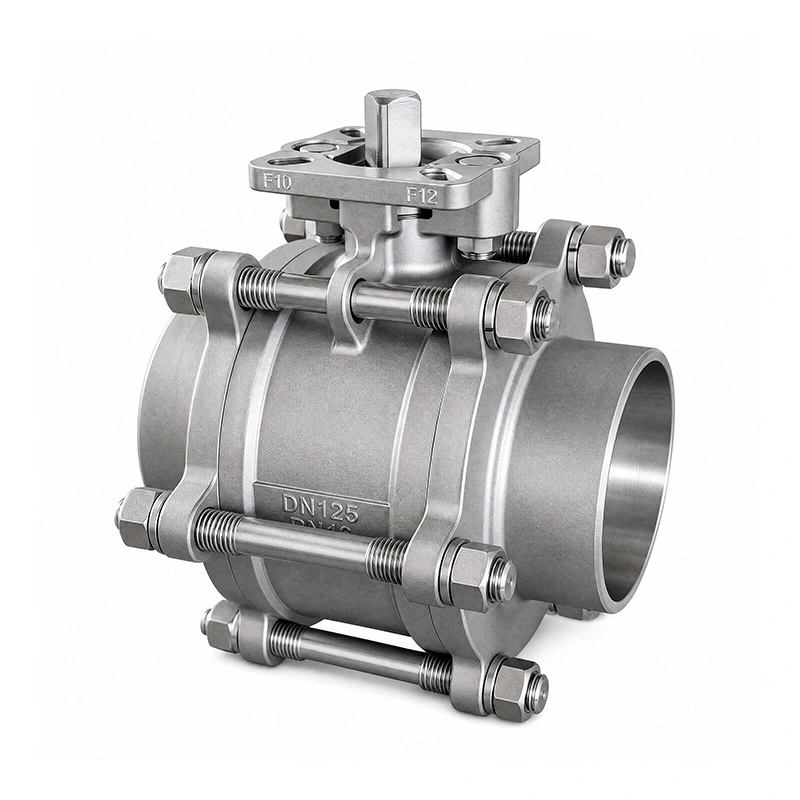

05Yhdistä vartalo tehtävään: valettu vs

Tässä nimellispainearvot johtavat harhaan. Valetut ruostumattomat rungot ovat taloudellisia ja hienoja yleiseen, kohtalaisen lämpötilan ja kohtalaisen paineen käyttöön, mutta huokoisuus ja seinämän paksuuden vaihtelu tarkoittaa, että ne harvoin säilyttävät leimausarvonsa kuumana, jännitteen alaisena tai korkeassa paineessa. Paineen ja lämpötilan noustessa tarvitaan ataottu (baari-varasto) runko— tiheämpi, vahvempi, tasainen seinämäpaksuus — vaikka istuin itsessään on pehmeää polymeeriä.

Varmista, että rungon materiaali (CF8M/CF8-valu tai F304/F316-taonta), päätyliitos (NPT-kierre, hylsyhitsaus tai laipallinen), reikä (pienennetty vs. täysi) ja että materiaalin sertifiointi (esim. EN 10204 3.1) on jäljitettävissä tarkalleen venttiiliin.

06Yhdistä lämpötila ja paine yhdeksi matriisiksi

Älä lue lämpötilaa yksin. Tietyssä lämpötilassa korkeampi paine nostaa istuimen kovuuden yhden tason. Käytä alla olevaa matriisia lähtökohtana ja vaadi toimittajaa vahvistamaan nimellispaine-lämpötilapiste täsmälleen istuin/runko-yhdistelmälle, ei luetteloarvoa.

TFM1600 kattaa myös kryogeenisen käytön (noin -200 °C asti), kun tiivistysaine on alhainen ja mitoiltaan vakaa; Yleiseen kylmäkäyttöön PTFE on yleensä riittävä.

07Pyydä luokiteltuja tietoja, älä luettelonumeroita

Pyydä tarkkaan istuimen ja rungon paine-lämpötila-alennusta todellisessa käyttöpisteessä, sulkutestimenetelmää ja hyväksymisperusteita (esim. API 598 / ISO 5208), istuinseosta värin ja täyteaineen mukaan sekä todisteita siitä, että taottu runko täyttää aiotun paineen maksimilämpötilassa. Matala luettelokuva, joka ei sisällä kerrostumia, ikääntymistä, lämpökiertoa ja valittua istuinmateriaalia, ei ole käyttökelpoinen valinta.
