Kiinalainen ammattimainen kolmitiepalloventtiilien valmistaja

ShangtaiKolmitiepalloventtiilit on suunniteltu teollisiin putkistojärjestelmiin, jotka vaativat virtauksen vaihtamista, suuntaamista tai yhdistämistä yhden venttiilirungon sisällä. Kolmen portin ja valittavissa olevien L- tai T-porttien virtauskuvioiden ansiosta ne voivat ohjata materiaalia eri putkilinjojen välillä ja samalla yksinkertaistaa putkistojärjestelyjä.

Nämä venttiilit soveltuvat vedenkäsittelyyn, kemialliseen käsittelyyn, LVI-, elintarvikkeiden ja juomien, paineilman, polttoaineen siirtoon ja yleiseen teollisuuden nesteiden käsittelyyn. Shangtai toimittaa erilaisia ​​liitäntätyyppejä, materiaaleja, tiivistysvaihtoehtoja ja toimintatapoja vaaditun väliaineen, paineen, lämpötilan ja putkilinjan kokoonpanon mukaan. Katso muut palloventtiilirakenteet meidänpalloventtiilien tuotevalikoima.

L-portin ja T-portin virtauskuviot

Sisäinen pallon kokoonpano määrittää, kuinka kolme porttia on kytketty kahvan eri asentoihin. L-portti- ja T-porttimallit eivät ole keskenään vaihdettavissa, koska ne tarjoavat erilaisia ​​virtausreittien yhdistelmiä.

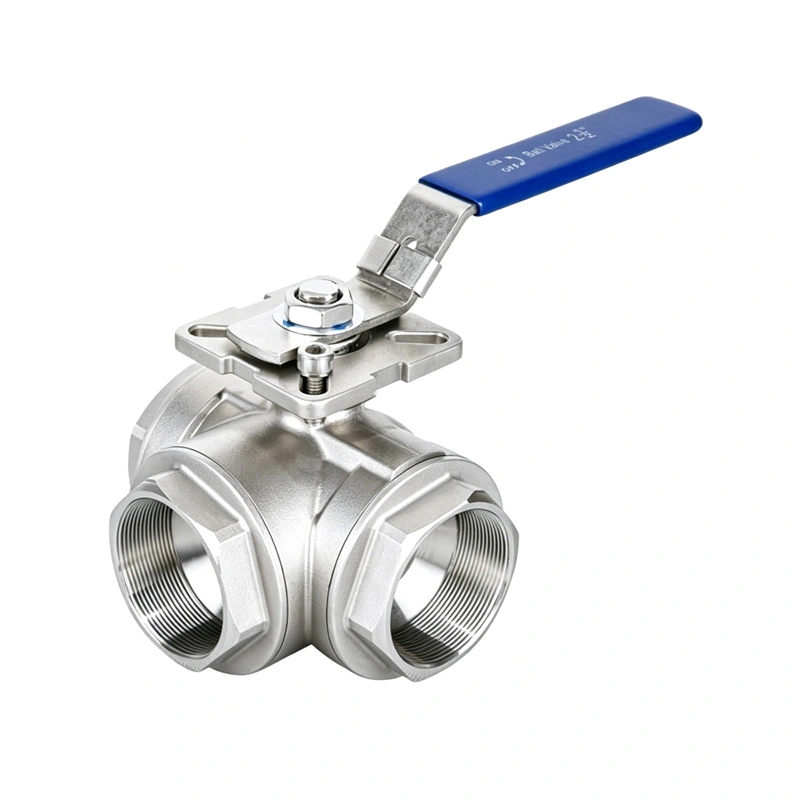

L-portin kolmisuuntainen konfigurointi

L-porttijärjestelyä käytetään yleisesti, kun venttiilin on vaihdettava virtausta kahden käytettävissä olevan reitin välillä. Tietystä pallon rakenteesta riippuen se voi ohjata väliaineen yhdestä tuloaukosta toiseen kahdesta ulostulosta tai vaihtaa kahden virtaussuunnan välillä.

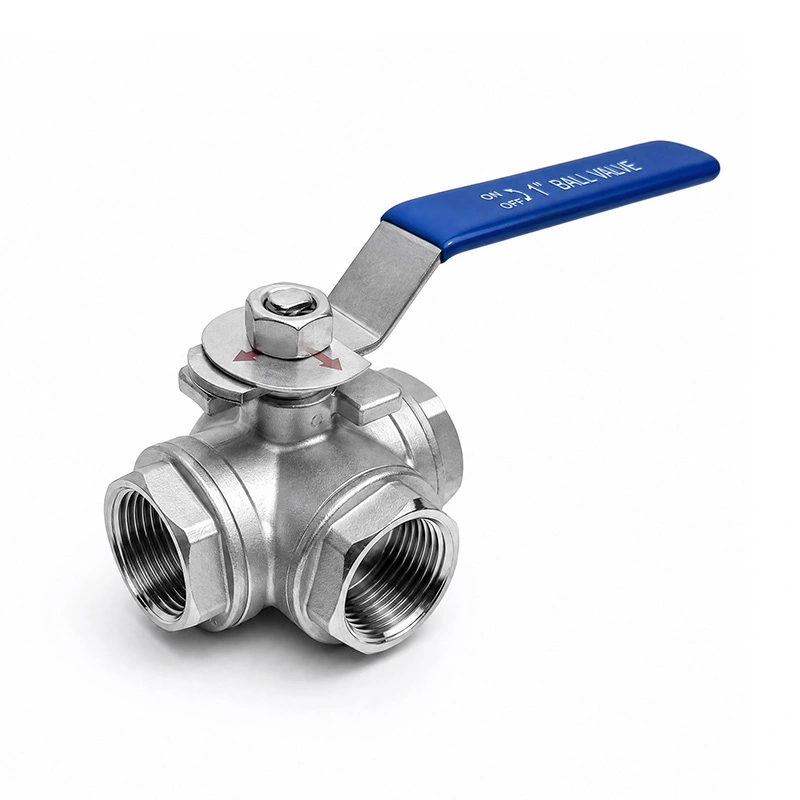

T-Portin kolmisuuntainen konfigurointi

T-porttijärjestely tarjoaa lisävirtausreittiyhdistelmiä, ja sitä voidaan käyttää sovelluksissa, joihin liittyy virtauksen suuntaaminen tai yhdistäminen. Todelliset käytettävissä olevat polut riippuvat pallon sisäisestä geometriasta ja kädensijan asennosta, joten vaadittu toimintajakso tulee varmistaa ennen tuotantoa.

Virtauksen vaihto, suuntaaminen ja yhdistäminen

Toisin kuin tavallisessa kaksiporttisessa palloventtiilissä, jota käytetään ensisijaisesti on/off-eristykseen, kolmitiekonfiguraatio antaa venttiilille mahdollisuuden hallita virtausta useiden putkilinjojen välillä. Porttikuviosta riippuen sitä voidaan käyttää linjojen välillä vaihtamiseen, median ohjaamiseen eri laitteisiin tai yhteensopivien streamien yhdistämiseen.

Tämä voi vähentää yksittäisten venttiilien määrää tietyissä putkistojärjestelyissä ja saattaa yksinkertaistaa laitteiden sijoittelua. Venttiilin kokoonpano tulee aina valita todellisten prosessivirtausvaatimusten mukaan eikä pelkästään putken koon mukaan.

Liitäntävaihtoehdot eri putkistojärjestelmille

Shangtai voi tarjota erilaisia ​​päätyliitäntäkonfiguraatioita putkilinjastandardin ja asennusvaatimusten mukaan. Saatavilla olevat vaihtoehdot voivat sisältää kierre-, laippa-, muhvi- ja päittäishitsiliitokset riippuen venttiilin rakenteesta ja spesifikaatiosta.

Liitäntä valinnassa tulee ottaa huomioon nimellinen putken koko, paineluokitus, asennustapa, ympäröivä laitteisto ja sovellettavat projektistandardit. Kun vaihdat olemassa olevaa venttiiliä, alkuperäisen liitäntäspesifikaatio tai piirustukset voivat auttaa varmistamaan yhteensopivuuden.

Materiaalien ja tiivisteiden valinta

Rungon ja sisämateriaalin valinnan tulee perustua työväliaineeseen, paineeseen, lämpötilaan ja korroosioolosuhteisiin. Pallon, varren, istukka- ja tiivistekomponenttien tulee myös olla yhteensopivia huoltoväliaineen ja käyttöympäristön kanssa.

Yleisiä tiivistysmateriaaleja voivat olla PTFE, vahvistettu PTFE ja muut sovelluskohtaiset materiaalit. Sopiva tiivistyskonfiguraatio riippuu todellisesta lämpötila-alueesta, kemiallisesta yhteensopivuudesta, paineolosuhteista ja vaaditusta huoltotoiminnasta.

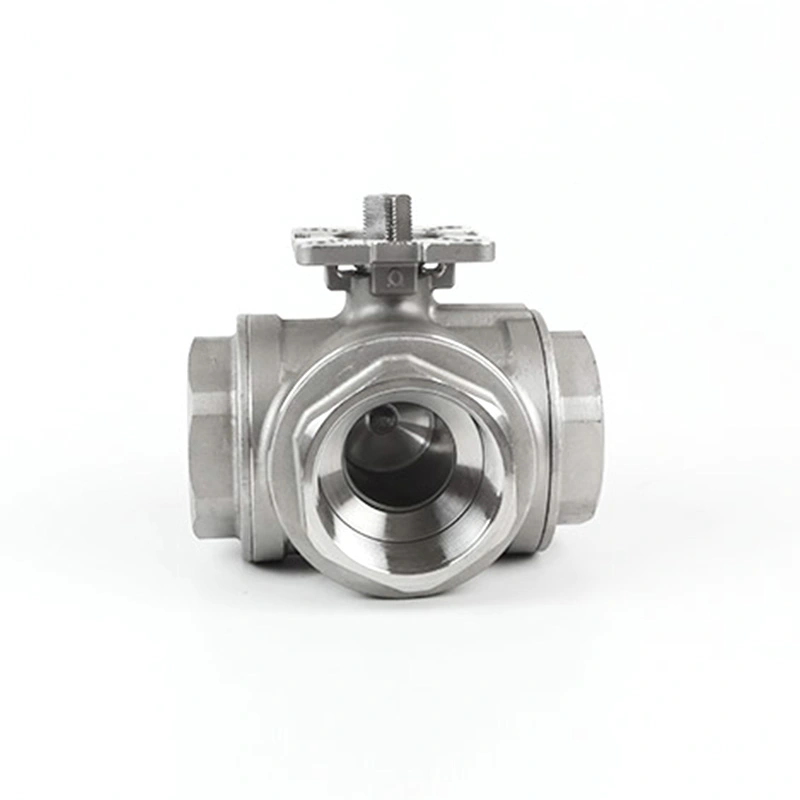

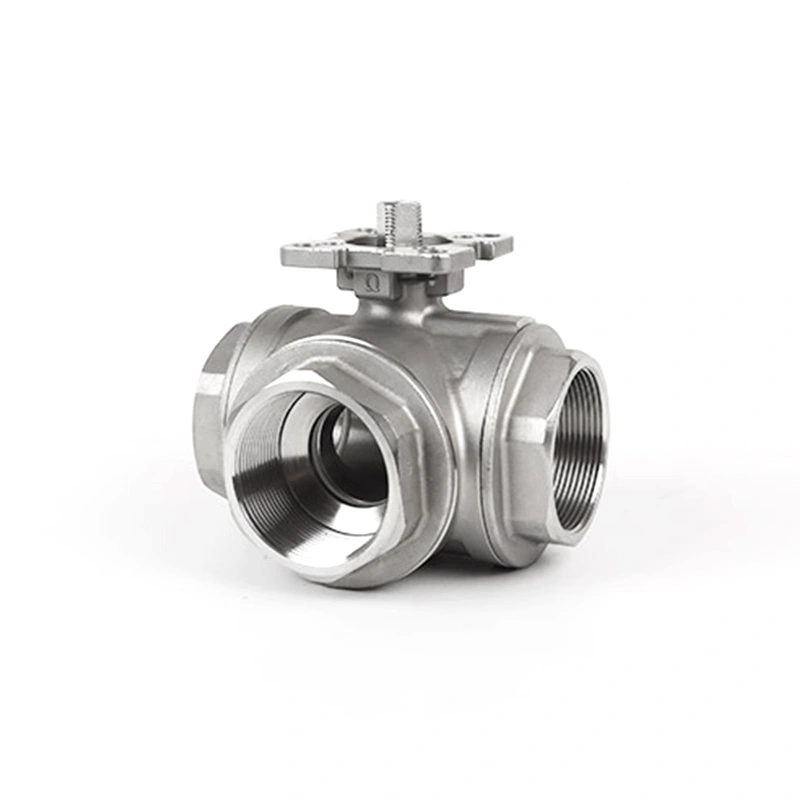

Manuaalinen ja automaattinen käyttö

Kolmisuuntaisia ​​konfiguraatioita voidaan käyttää manuaalisesti tai integroida toimilaitteeseen, kun tarvitaan kauko- tai automaattinen virtauskytkentä. Manuaaliset kahvat soveltuvat paikalliseen käyttöön, kun taas pneumaattiset ja sähköiset toimilaitteet voidaan harkita automatisoituihin prosessijärjestelmiin.

Käytettävissä sovelluksissa vaadittu ohjaustapa, toimintajärjestys, toimilaitteen tyyppi, virtalähde tai ilmansyöttö ja vikaturvallisuusvaatimukset tulee vahvistaa ennen tuotantoa. Toimilaite on myös sovitettava oikein venttiilin vääntömomentin ja käyttöolosuhteiden mukaan.

Tuotesovellukset

Kolmiporttinen virtauskytkentä on hyödyllinen järjestelmissä, joissa yksi putkilinja on yhdistettävä eri prosessipolkuihin tai laitteisiin. Tyypillisiä käyttökohteita ovat vedenkäsittelyjärjestelmät, LVI-kiertolinjat, kemiallinen käsittely, ruoka- ja juomalaitteet, paineilmajärjestelmät, polttoaineen siirto, nesteiden jakelu ja yleiset teollisuuslaitokset.

Todellinen soveltuvuus riippuu väliaineesta, paineesta, lämpötilasta, virtausnopeudesta, materiaalien yhteensopivuudesta ja vaaditusta kytkentäkuviosta. Sovelluksille, jotka vaativat yksinkertaista kaksisuuntaista eristystä virtauspolun valinnan sijaan, standardi2-osainen palloventtiilitai3-osainen palloventtiilisaattaa olla sopivampi.

Valmistus ja laaduntarkastus

Shangtai hoitaa koneistuksen, kokoonpanon, tarkastuksen, painetestauksen ja lopullisen valmistelun määritellyn venttiilikokoonpanon mukaisesti. Kolmisuuntaisissa tuotteissa on kiinnitettävä erityistä huomiota aukkojen järjestelyyn, pallon suuntaukseen, tiivistyskykyyn, käyttöasentoon ja liitosmittoihin.

Projektikohtaiset tekniset vaatimukset voidaan tarkistaa ennen tuotantoa, mukaan lukien materiaalit, paineluokitukset, liitäntästandardit, virtauskuvio, toimilaitevaatimukset ja vaaditut asiakirjat. Tämä auttaa varmistamaan, että toimitettu venttiilikokoonpano vastaa suunniteltua putkilinjan järjestelyä.

Kuinka valita oikeat kolmitiepalloventtiilit

Tarkka valinta alkaa vaaditusta virtausreitistä eikä pelkästään venttiilin koosta. Ennen tarjouksen pyytämistä valmistele seuraavat tiedot, jos ne ovat saatavilla:

• Venttiilin koko ja nimellinen putken halkaisija
• L- tai T-porttivaatimus
• Vaaditut tulo- ja poistovirtausreitit
• Työväliaineen ja nesteen ominaisuudet
• Työpaine ja paineluokitus
• Käyttölämpötila
• Runko- ja tiivistemateriaalivaatimukset
• Kierre-, laippa-, muhvi- tai päittäishitsiliitos
• Manuaalinen, pneumaattinen tai sähköinen käyttö
• Toimilaitteen jännite, ilmansyöttö tai ohjausvaatimukset
• Vaadittu määrä ja projektidokumentaatio
• Vuokaavio tai putkilinjapiirros, jos saatavilla

Jos olet epävarma, vastaako L-portti tai T-portti kokoonpanoa putkistoasi,lähetä virtauskaavio ja venttiilivaatimuksetShangtaihin. Tiimimme voi tarkistaa virtausreitit ja tekniset parametrit ennen tarjouksen tekemistä.
