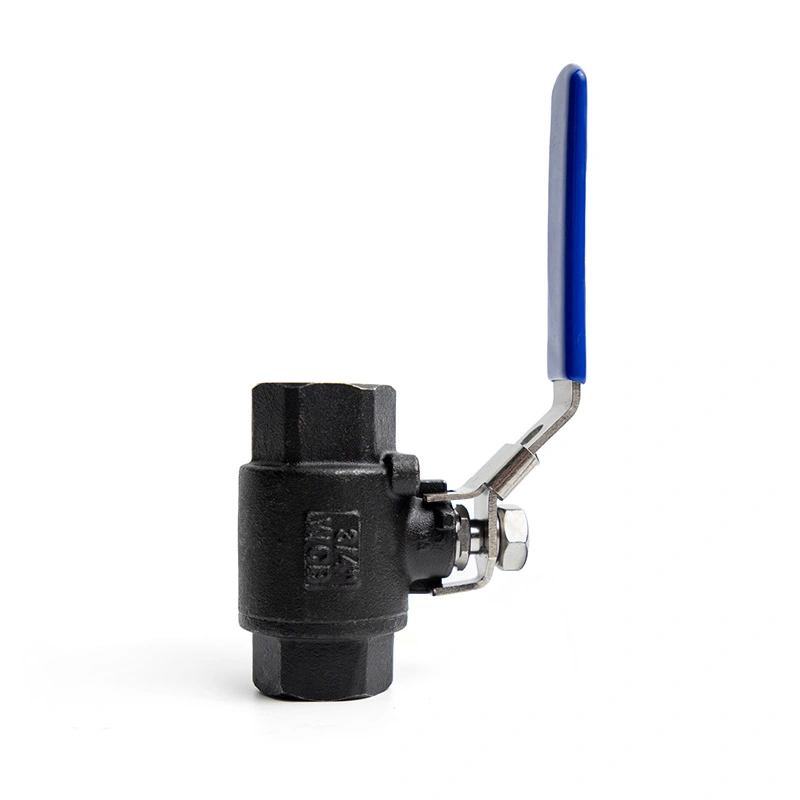

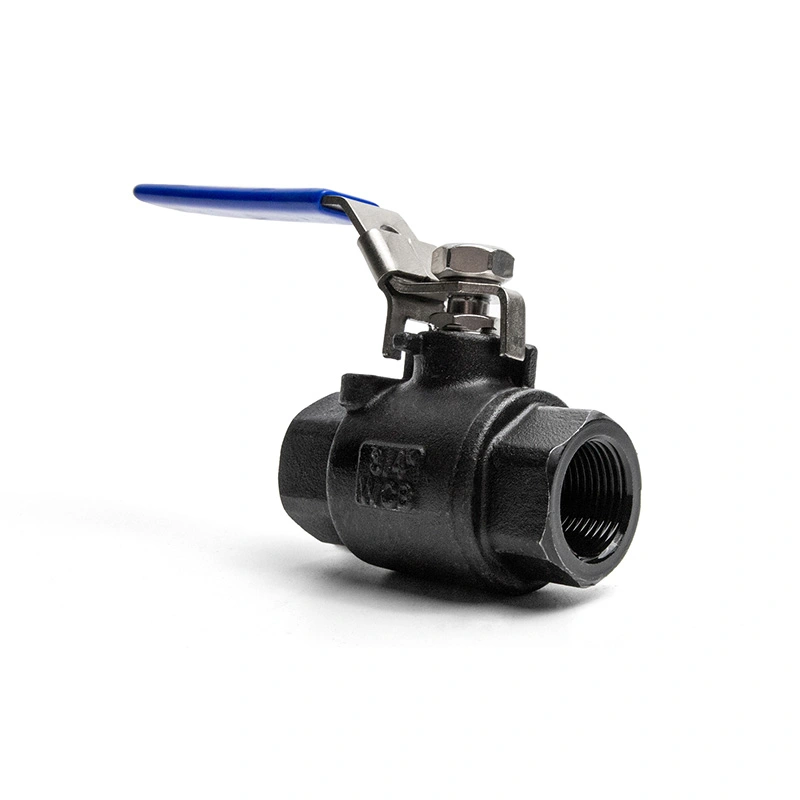

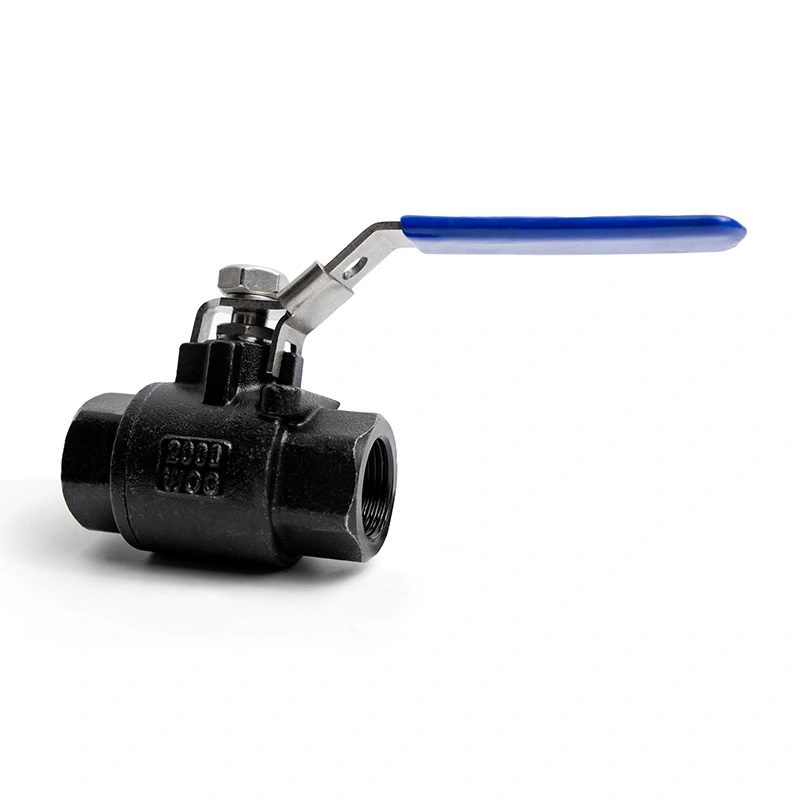

2kpl hiiliteräspalloventtiili 2000WOG lukituslaitteella

Shangtai 2PC hiiliteräspalloventtiili 2000WOG lukituslaitteella on suunniteltu luotettavaan päälle/pois-ohjaukseen korkeapaineiset teollisuuden putkistot. Jopa 1975 PSI:n paineella tämä venttiili sopii vaativat vettä, öljyä, kaasua, paineilmaa ja yhteensopivia teollisuusnestesovelluksia ei-iskuissa.

Kaksiosainen runkorakenne tekee venttiilistä käyttökelpoisemman kuin monet yksiosaiset mallit. Kun huolto on Tarvittaessa venttiili voidaan purkaa kätevämmin, jolloin istukat ja tiivistekomponentit voidaan vaihtaa pidentää käyttöikää ja vähentää vaihtokustannuksia.

Tasaisen laadun varmistamiseksi venttiili tarkastetaan neljän laadunvalvontavaiheen kautta raakarunkoaihiosta valmis tuote:

Raakakorin aihiotarkastus – tarkastaa ulkonäön, mitat ja materiaalin kunnon.

Koneistustarkastus – tarkistaa kierteet, tiivistyspinnat, porauksen tarkkuuden ja avaimen mitat.

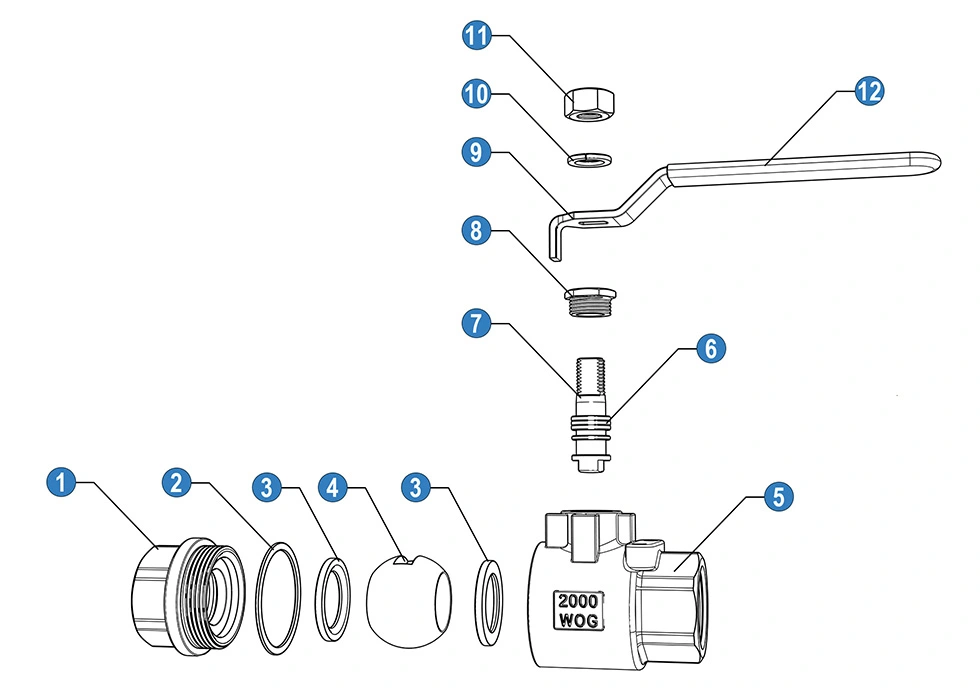

Kokoonpanon tarkastus – tarkistaa pallon, istukat, varren, tiivisterenkaat, kahvan ja lukituslaitteen.

Lopputarkastus – sisältää painetestauksen, vuototestauksen, toimintatestauksen, merkinnän ja pakkaustarkastuksen.

Tämä tiukka laatuprosessi auttaa parantamaan tuotteen johdonmukaisuutta, vähentämään vikojen määrää ja toimittamaan luotettavampia venttiilit teollisuusasiakkaille.

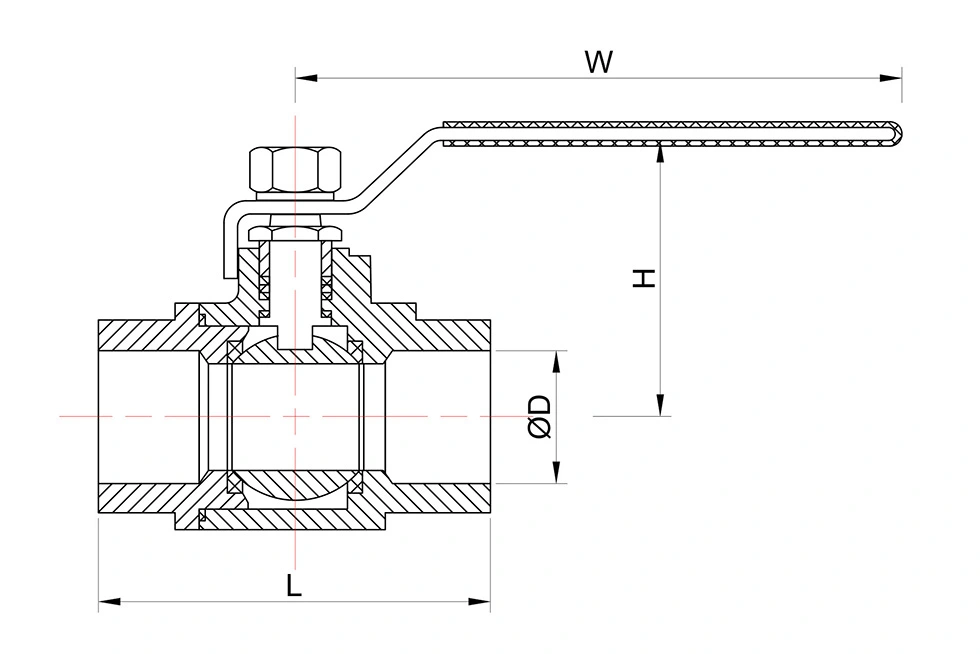

*N: Kierteenpäät ANSI B 2.1 NPT:n mukaan
*B: Kierteenpäät BS21 BSP:n mukaan

Venttiilin toimintaperiaate

Palloventtiili ohjaa virtausta pyörittämällä tarkkuusporattua palloa venttiilin rungon sisällä.

Avoin asento

Kun kahva on yhdensuuntainen putkilinjan kanssa, pallon läpi kulkeva reikä on kohdistettu putken kanssa. Neste kulkee läpi venttiili, jolla on pieni virtausvastus.

Suljettu asento

Kun kahvaa käännetään 90 astetta, pallon kiinteä puoli estää virtausreitin. Istuimet painautuvat vasten pallo tiukan sulkutiivisteen luomiseksi.

Lukitustoiminto

Kun venttiili on avattu tai suljettu, lukituslaite voi varmistaa kahvan asennon. Tämä auttaa estämään väärinkäyttö, luvaton käyttö tai tärinän aiheuttama tahaton liike.

Kaksiosainen huoltosuunnittelu

Kaksiosainen runko mahdollistaa helpomman purkamisen kuin yksiosainen venttiili. Istuimet, tiivisteet ja niihin liittyvät tiivisteosat voidaan tarkastaa tai vaihtaa tarvittaessa, mikä auttaa pidentämään venttiilin käyttöikää.

Huomautus: Palloventtiilit on suunniteltu pääasiassa täysin auki tai kokonaan suljettuun käyttöön. Pitkäaikaista kuristusta ei suositella koska se voi vahingoittaa palloa ja istuimia.

Sovellettavat toimialat ja syyt

Valintahuomautus: Hiiliteräs on vahvaa ja kustannustehokasta, mutta se ei ole paras valinta erittäin syövyttävälle materiaalille. Syövyttävissä kemikaaleissa tai meriympäristöissä tulee harkita ruostumatonta terästä tai erikoismateriaaleja.
