Mikä on kolmitiepalloventtiilin L-portti?

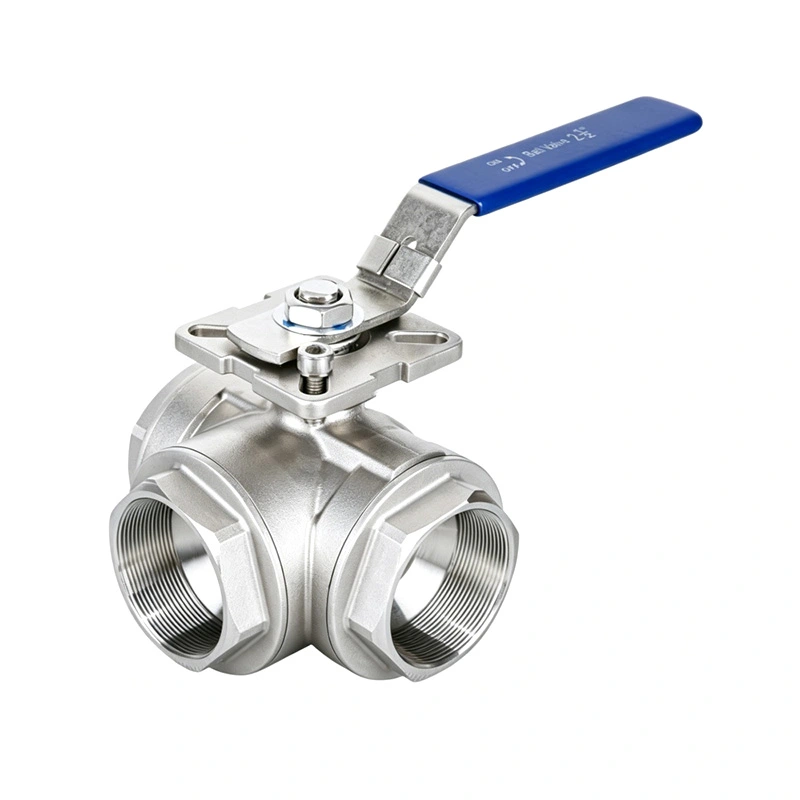

Kolmitiepalloventtiili on mekaaninen virtauksensäätölaite, jossa on kolme porttia ja pyörivä pallo rungon sisällä. Sisäinen kanava määrittää, mitkä portit kommunikoivat, kun venttiiliä käytetään. L-porttikokoonpanossa kanava muistuttaa L-kirjainta, jolloin venttiili voi ohjata nestettä valittujen liitäntöjen välillä.

Esimerkiksi putkistossa voi olla yksi yhteinen liitäntä ja kaksi vaihtoehtoista ulostuloa. Venttiili voi ohjata tulevaa nestettä kohti ensimmäistä poistoaukkoa tai kytkeä sen toiseen poistoaukkoon sisäisen kanavan ja kahvan asennon mukaan. Käyttämätön haara on eristetty aiotussa käyttöasennossa, kun venttiilin rakenne tukee tätä järjestelyä.

Shangtain tuotteessa tämä virtausreititysperiaate yhdistyy kolmiosaiseen runkoon ja pidennettyihin päittäishitsipäihin. Ylimääräinen hitsauspään pituus tarjoaa työskentelytilaa putkilinjan asennukseen ja voi olla hyödyllinen eristettyissä tai maahan upotetuissa putkiasennoissa, joissa määritetty rakenne vaatii lisätilaa.

Yleisiä rakentamisnäkökohtia ovat:

• Venttiilin runko:Ruostumaton teräs tai muut sovelluksen mukaan valitut materiaalit.
• Pallo ja varsi:Virtauksen ohjaamisesta ja käyttömomentin siirtämisestä vastaavat komponentit.
• Istuimet ja tiivisteet:Osat, jotka tukevat tiivistyskykyä määritellyissä käyttöolosuhteissa.
• Liitännät:Puskuhitsaus, kierre tai muut kokoonpanot valitusta mallista riippuen.
• Toimintamekanismi:Käsikahva tai yhteensopiva toimilaite, jos saatavilla.

Lopullinen kokoonpano tulee aina tarkistaa valmistajan hyväksymien piirustusten ja teknisten asiakirjojen perusteella.

Kuinka L-portin kolmitiepalloventtiili toimii?

Venttiili toimii pyörittämällä erityisesti porattua palloa venttiilin rungossa. Kun pallokanava on kohdistettu kahden valitun portin kanssa, neste voi kulkea näiden liitosten välillä. Pallon suunnan muuttaminen muuttaa käytettävissä olevaa virtausreittiä.

Tyypillisessä siirtojärjestelyssä toimintajakso sisältää seuraavat ehdot:

1. Ensimmäinen virtausasento:Yhteinen portti kytkeytyy yhteen valittuun haaraan, jolloin neste pääsee seuraamaan ensimmäistä reittiä.
2. Vaihtotoiminto:Käyttäjä kääntää kahvaa valmistajan ohjeiden mukaisesti.
3. Toinen virtausasento:Sisäinen kanava kohdistuu vaihtoehtoiseen haaraan ja ohjaa nesteen uudelleen.
4. Eristysasento, jos suunniteltu:Tietyt L-porttikokoonpanot tarjoavat paikan, joka estää kaikki kolme porttia. Tämä ominaisuus on tarkistettava tietylle venttiilille.

Porttien numerointi, kahvan suunta, kiertokulma ja käytettävissä olevat pysäytysasennot vaihtelevat malleittain. Siksi käyttäjien ei pitäisi koskaan olettaa, että tietty kahvan suunta vastaa aina samaa virtausreittiä.

Tarkista ennen käyttöönottoa venttiilin virtauskaavio ja varmista aiotut liitännät jokaisessa sallitussa käyttöasennossa. Tämä on erityisen tärkeää automatisoiduissa järjestelmissä, joissa väärä toimilaitejärjestys voi keskeyttää tuotannon tai lähettää nestettä tahattomaan määränpäähän.

L-Port vs. T-Port: Mikä on ero?

Vaikka molemmissa malleissa on kolme porttia, niiden sisäiset pallokanavat palvelevat eri tarkoituksia. Valinta niiden välillä riippuu ensisijaisesti siitä, tarvitseeko järjestelmän vaihtaa virtausta haarojen välillä vai yhdistää useita polkuja sekoitusta ja jakelua varten.

Taulukossa kuvataan yleiset suunnitteluperiaatteet sen sijaan, että taattaisiin jokaisen venttiilin toimintajakso. Valmistajat voivat tarjota erilaisia ​​pallojärjestelyjä, istuinkokoonpanoja ja pysäytysasentoja.

Sovelluksissa, joissa kahden nestelähteen on pysyttävä erillään, L-portti voi olla sopiva, jos sen hyväksytty virtauskaavio vahvistaa vaaditun eristyksen. Jos samanaikainen tiedonsiirto useiden porttien välillä on tarpeen, T-porttimalli voi olla sopivampi.

Katso lisätietoja valmistajan L-portin kolmitiepalloventtiilin tuotetiedoista ennen valinnan viimeistelyä.

Mitkä ovat tärkeimmät edut?

1. Joustava virtausreititys

L-aukkoisen venttiilin avulla käyttäjät voivat vaihtaa nimettyjen putkilinjojen haarojen välillä asentamatta erillisiä venttiileitä jokaiseen vaihtopisteeseen. Tämä voi yksinkertaistaa nesteen siirtoon, lähteen valintaan ja prosessien reitittämiseen käytettävien laitteiden järjestelyä.

2. Tilatehokas putkilinjan suunnittelu

Useiden virtausliitäntöjen yhdistäminen yhteen venttiilirunkoon voi vähentää sopivissa asennuksissa tarvittavien yksittäisten komponenttien määrää. Vähemmän komponentteja voi myös tarkoittaa vähemmän tarkastusta vaativia liitoskohtia, vaikka järjestelmän kokonaissuunnittelu määrittää todelliset säästöt.

3. Ruostumattoman teräksen materiaalivaihtoehdot

Ruostumaton teräsrakenne voi tarjota hyödyllisen korroosionkestävyyden yhteensopivissa teollisuusympäristöissä. Sopiva laatu riippuu prosessiväliaineesta, kloridipitoisuudesta, puhdistuskemikaaleista, lämpötilasta ja muista käyttöolosuhteista. Materiaalin valinnan tulee perustua todennettuun yhteensopivuuteen eikä oletukseen, että kaikki ruostumattomat teräkset toimivat samalla tavalla.

4. Huoltopääsy kolmiosaisen rakenteen kautta

Kolmiosainen runko voi tehdä sisäisestä tarkastuksesta ja huollosta helpompaa, koska venttiili voidaan purkaa valmistajan ohjeiden mukaan. Kun putkisto on eristetty, paineeton, tyhjennetty ja tehty turvalliseksi, pätevä huoltohenkilöstö voi tarkastaa huollettavat osat ja vaihtaa yhteensopivat istukat tai tiivisteet tarvittaessa.

5. Jatketut päittäishitsatut päät tiettyihin asennuksiin

Pidennetyt päittäishitsauspäät voivat tarjota lisätilaa putkilinjan hitsauksen aikana, erityisesti asetteluissa, joissa on eristys tai maahan upotettu putkisto. Oikea asennus on edelleen välttämätöntä: hitsausmenetelmien on säädettävä lämmöntuottoa, jotta vältetään tiivisteiden, tiivisteiden tai muiden lämpötilaherkkien sisäosien vahingoittuminen.

Missä L-Port-palloventtiilejä käytetään?

Mahdollisuus ohjata virtausta tekee tästä venttiilikokoonpanosta hyödyllisen useilla teollisuuden aloilla. Sen soveltuvuus riippuu prosessiväliaineesta, paineesta, lämpötilasta, liitäntäjärjestelystä ja vaaditusta sulkutehosta.

• Petrokemian käsittely:Yhteensopivien prosessivirtojen vaihtaminen määritettyjen putkihaarojen välillä.
• Öljy- ja kaasujärjestelmät:Vaihtoehtoisten virtausreittien valinta sovelluksissa, joissa venttiilin paineluokitus ja materiaalien yhteensopivuus ovat sopivia.
• Lämpöenergiajärjestelmät:Yhteensopivien nesteiden uudelleenohjaus prosessipiirien tai laiteliitäntöjen välillä.
• Vedenkäsittely:Vesivirtausten vaihtaminen valittujen käsittelylinjojen tai järjestelmän haarojen välillä.
• Teollisuuslaitteet:Nesteen syöttöreitin muuttaminen tukemaan erilaisia ​​toimintatapoja tai huoltojärjestelyjä.

Esimerkiksi vedenkäsittelylaitteistossa voidaan käyttää L-porttiventtiiliä valitakseen kahdesta määrätystä virtausreitistä. Järjestelmän suunnittelun aikana insinöörien tulee tarkistaa porttikartta, suunniteltu eristystila ja virtausreitin muuttamisen seuraukset ennen venttiilin käyttöönottoa.

Jokainen kolmitiepalloventtiili ei sovellu kaikkiin nesteisiin tai käyttöolosuhteisiin. Hankaavat hiukkaset, viskoosi aineet, syövyttävät kemikaalit, korkea paine-ero ja kohonneet lämpötilat voivat vaikuttaa istuimen käyttöikään ja tiivistyskykyyn. Venttiili tulee valita todellista palvelua varten pelkän toimialan nimen sijaan.

Kuinka valita oikea venttiili

Kolmitiepalloventtiilin hankintaan kuuluu muutakin kuin putken nimellishalkaisijan sovittaminen. Luotettavan valintaprosessin tulisi alkaa vaaditulla virtaustoiminnolla ja jatkua materiaalien yhteensopivuuden, mekaanisten mittojen, asennusmittojen ja huoltovaatimusten kautta.

1. Määritä vaadittu virtauskuvio

Tunnista yhteinen portti, vaihtoehtoiset haarat ja kaikki tarvittavat käyttöpaikat. Hanki valmistajan vuokaavio tarkistaaksesi, mitkä portit on kytketty ja mitkä on eristetty kussakin paikassa.

2. Vahvista paine- ja lämpötilavaatimukset

Tarkista nimelliskäyttöpaine todellisessa käyttölämpötilassa. Painearvot voivat muuttua lämpötilan ja materiaalin valinnan mukaan, joten maksimipainearvoa ei tule koskaan harkita määritetyistä olosuhteista riippumatta.

3. Valitse Yhteensopivat runko- ja tiivistemateriaalit

Vertaa prosessiväliainetta ehdotettuihin runko-, kuula-, varsi-, istukka- ja tiivistemateriaaleihin. PTFE-pohjaisilla istuimilla ja vahvistetuilla PTFE-versioilla on erilaiset mekaaniset ja lämpöominaisuudet. Kemiallinen yhteensopivuus ja valmistajan sallima huoltoalue on vahvistettava jokaiselle sovellukselle.

4. Tarkista Yhteysstandardi

Tarkista määritetty liitäntätyyppi, mitat ja sovellettava standardi. Katso päittäishitsiasennukset päätyvalmistelut ja mittapiirustukset. Kierre- ja hitsausliitokset eivät ole keskenään vaihdettavissa ilman asianmukaisesti suunniteltua putkistojärjestelyä.

5. Valitse manuaalinen tai automaattinen käyttö

Manuaalinen kahva saattaa riittää satunnaisiin reitin muutoksiin. Jos tarvitaan usein vaihtoa tai kauko-ohjausta, kysy, onko saatavilla yhteensopivaa pneumaattista tai sähköistä toimilaitetta. Vahvista käyttömomentti, vaadittu liike, asennon palaute ja haluttu vaste virran tai ilmansyöttöhäiriön aikana.

6. Arvioi tarkastus- ja dokumentointitarpeet

Tärkeissä palveluissa selvitä materiaalin tunnistaminen, painetestidokumentaatio, mittatarkastus, jäljitettävyys ja kaikki projektikohtaiset hyväksymisvaatimukset. Nämä tiedot auttavat ostoryhmiä ja insinöörejä varmistamaan, että toimitettu venttiili vastaa hyväksyttyä eritelmää.

Tarkistettavat tekniset tiedot

Shangtain julkaisemat tuotetiedot tarjoavat hyödyllisen lähtökohdan arvioitaessa L-aukkoista kolmitiepalloventtiiliä, jossa on kolmiosainen runko ja jatkettu päittäishitsi. Alla luetellut arvot kuvaavat viitatun tuotteen kokoonpanoa, ja ne tulee vahvistaa tarjouksessa ja voimassa olevassa hyväksytyssä tietolomakkeessa ennen ostamista.

Nämä luvut eivät ole yleisluokituksia kaikille L-porttiventtiileille. Tuotesivulla käsitellään myös vaihtoehtoisia materiaaleja ja tiivistekokoonpanoja. Ostajien tulee pyytää tilausta varten viimeisin tekninen piirustus ja kirjallinen vahvistus paine-lämpötilakuoresta, liitäntätiedoista ja materiaalikoostumuksesta.

Asennus- ja huoltosuositukset

Oikea asennus ja suunniteltu huolto auttavat säilyttämään venttiilin suorituskyvyn ja vähentämään vältettäviä seisokkeja. Seuraavat käytännöt ovat hyödyllisiä suunnittelu-, käyttöönotto- ja huoltoryhmille.

• Tarkista ennen asennusta:Tarkista venttiilin runko, hitsauspäät, käyttömekanismi ja suojapakkaus vaurioiden tai likaantumien varalta.
• Tarkista virtaussuunta:Vertaa todellista porttijärjestelyä hyväksyttyyn putkistokaavioon ennen venttiilin liittämistä.
• Käytä sopivia hitsausmenetelmiä:Noudata päittäishitsausmalleissa hyväksyttyjä menettelytapoja ja säädä lämmöntuottoa valmistajan ohjeiden mukaisesti.
• Testaa toimintajärjestystä:Tarkista kahvan asennot ja virtausreitin osoittimet ennen prosessiväliaineen lisäämistä, mikäli se on turvallista ja tarkoituksenmukaista.
• Estä vaarallinen huolto:Eristä venttiili, vapauta paine, tyhjennä vaarallinen sisältö ja noudata työpaikan lukitus- ja turvallisuustoimenpiteitä ennen purkamista.
• Tarkista istuimet ja tiivisteet:Tarkista kuluminen, kemikaalivauriot, vuodot ja käyttövaikeudet huoltoon sopivin väliajoin.
• Pidä teknistä kirjaa:Asiakirjojen tarkastukset, vaihdot, testitulokset ja käyttöolosuhteiden muutokset.

Palloventtiilit on yleensä tarkoitettu on-off-huoltoon ja virtauksen ohjaamiseen, ei jatkuvaan kuristukseen, ellei valmistaja erityisesti hyväksy tätä tehtävää. Venttiilin käyttö sopimattomassa, osittain avoimessa asennossa voi lisätä turbulenssia, eroosiota tai istukkavaurioita tietyissä olosuhteissa.

Usein kysytyt kysymykset

1. Mikä on kolmitiepalloventtiilin L-portin päätehtävä?

Sen ensisijainen tehtävä on ohjata nestettä valittujen putkilinjojen haarojen välillä. Pallon sisällä oleva L-muotoinen kanava yhdistää määrätyt portit venttiilin suunnan mukaan. Hyväksytty vuokaavio tulee tarkistaa tarkan toimintajärjestyksen ja eristyskyvyn varmistamiseksi.

2. Mitä eroa on L-portin ja T-portin palloventtiilin välillä?

L-porttimallia käytetään pääasiassa virtauksen vaihtamiseen tai ohjaamiseen valittujen porttien välillä. T-porttimuotoilu tarjoaa lisäliitäntäkuvioita ja voi mahdollistaa kaikkien kolmen portin viestinnän samanaikaisesti. Oikea vaihtoehto riippuu vaaditusta prosessitoiminnosta ja valmistajan porttikonfiguraatiosta.

3. Voiko L-aukkoinen kolmitiepalloventtiili sulkea virtauksen kokonaan?

Jotkut L-porttimallit sisältävät kaikki portit kiinni -asennon, kun taas toisissa on erilaiset käyttöjärjestelyt. Täydellinen eristys on vahvistettava tietyn venttiilin virtauskaavion ja tiivistystietojen perusteella. Jos eristäminen on turvallisuuden kannalta kriittistä, tarkista vaadittu vuotokyky ja onko lisäeristyslaitteita tarpeen.

4. Mitkä materiaalit sopivat L-aukkoiseen palloventtiiliin?

Materiaalin valinta riippuu nesteestä, korroosiolle altistumisesta, paineesta, lämpötilasta ja puhdistusvaatimuksista. Ruostumattomat teräslaadut, kuten 304 tai 316, voivat sopia moniin käyttötarkoituksiin, kun taas PTFE-pohjaiset tai vahvistetut istuimet voivat olla sopivia tiettyihin palveluihin. Koko kostutetun materiaalin yhdistelmän yhteensopivuus on tarkistettava.

5. Mitä tietoja tarvitaan tarjouksen pyytämiseen?

Ilmoita venttiilin nimellinen koko, vaadittu aukkojärjestely, liitäntätyyppi, paine- ja lämpötilaolosuhteet, prosessiväliaine, ensisijaiset materiaalit, määrä ja toimintatapa. Putkilinjapiirustukset, vaadittu virtausjärjestys ja projektikohtaiset tarkastusvaatimukset voivat auttaa toimittajaa vahvistamaan sopivan kokoonpanon.

6. Miksi harkita kolmiosaista venttiiliä, jossa on pidennetyt päittäishitsipäät?

Kolmiosainen rakenne voi yksinkertaistaa pääsyä huollettaviin sisäisiin komponentteihin valmistajan huoltomenettelyn mukaisesti. Pidennetyt päittäishitsauspäät voivat tarjota lisätilaa hitsaukselle ja ne voivat sopia tiettyihin eristettyihin tai maahan upotettuihin putkistojärjestelyihin. Mitat ja asennustapa tulee tarkistaa ennen tilaamista.

Johtopäätös: Oikean virtauksen ohjauspäätöksen tekeminen

Kolmitiepalloventtiili, jossa on L-porttikanava, voi tarjota käytännöllisen ratkaisun nesteen vaihtamiseen määrättyjen putkistohaarojen välillä. Sen tehokkuus riippuu oikean porttijärjestelyn valinnasta, paine- ja lämpötilarajojen tarkistamisesta, yhteensopivien materiaalien valinnasta ja sen varmistamisesta, että venttiilin käyttöasennot vastaavat prosessin vaatimuksia. Rakenneyksityiskohdat, kuten kolmiosainen runko ja pidennetyt päittäishitsipäät, voivat myös vaikuttaa asennuksen suunnitteluun ja pitkäaikaiseen kunnossapitoon.

Shangtai tarjoaa tuotetietoja ja konfigurointivaihtoehtoja tukeakseen teollisuusventtiilien valintaa. Jos vertaat L-porttimalleja, suunnittelet uutta putkistojärjestelmää tai vaihdat olemassa olevaa venttiiliä, tutustu kolmitiepalloventtiilin L-portin tekniset tiedot ja valmistele käyttövaatimukset ennen tilauksen tekemistä. Ota yhteyttä tiimiimme keskustellaksesi hakemuksestasi, vahvistaaksesi tekniset tiedot ja pyytääksesi sopivan tarjouksen. Ole hyväota meihin yhteyttätänään tutkiaksemme teollisuuden virtauksensäätötarpeihisi räätälöityjä venttiiliratkaisuja.
