Tehtaan suorat takaiskuventtiilit kilpailukykyiseen hintaan

Shangtai-takaiskuventtiilit on suunniteltu sallimaan nesteen virtaus yhteen suuntaan samalla kun ne estävät automaattisesti vastavirtauksen, kun virtaussuunta muuttuu. Toisin kuin käsikäyttöiset eristysventtiilit, nämä itsetoimiset venttiilit reagoivat putkilinjan paine- ja virtausolosuhteisiin ilman ulkoista toimilaitetta.

Ne asennetaan yleensä pumppujen, kompressorien ja muiden prosessilaitteiden alavirtaan vähentämään takaisinvirtausriskiä ja suojaamaan kytkettyjä putkistojärjestelmiä. Shangtai toimittaa erilaisia ​​venttiilirakenteita vedenkäsittelyyn, öljyyn ja kaasuun, kemian käsittelyyn, petrokemian tehtaisiin, sähköntuotantoon, LVI-käyttöön ja yleisiin teollisiin sovelluksiin.

Tuotetyypit erilaisiin putkistoolosuhteisiin

Sulkumekanismilla on suora vaikutus avautumisvasteeseen, painehäviöön, asennusvaatimuksiin ja vastavirtauksen vastustukseen. Sopivan rakenteen valinta edellyttää putkilinjan virtausominaisuuksien ja suojattavien laitteiden huomioon ottamista.

Pumppujen ja prosessilaitteiden takaisinvirtauksen esto

Käänteinen virtaus voi tapahtua, kun pumppu pysähtyy, paineolosuhteet muuttuvat tai neste liikkuu putkiston yhdistettyjen osien välillä. Oikein valittu takaiskuventtiili voi sulkeutua automaattisesti, kun ylävirran ja alavirran painesuhde muuttuu, mikä auttaa rajoittamaan vastavirtausta.

Asennus on erityisen tärkeää pumpun tyhjennyslinjojen ympärille. Venttiilin tyyppi, sulkemisominaisuudet, etäisyys pumpun ulostuloaukosta ja lähellä olevat kulmat tai liittimet voivat vaikuttaa järjestelmän toimintaan. Painepiikkeille herkissä sovelluksissa sulkeutumisvaste ja vesivasaran mahdollisuus tulee arvioida venttiilin valinnan aikana.

Halkeilupaine- ja virtausvaatimukset

Halkeilupaine tarkoittaa pienintä paine-eroa, joka vaaditaan sulkuelementin siirtämiseksi pois paikaltaan ja virtauksen alkamisesta. Tämä parametri tulee erityisen tärkeäksi matalapaine-, painovoima- ja hidasnopeusjärjestelmissä.

Venttiili, jolla on liiallinen avautumisvastus, voi aiheuttaa ei-toivottua painehäviötä tai rajoittaa virtausta järjestelmässä, jossa on rajoitettu paine. Sitä vastoin sulkemisominaisuuksien on oltava sovellutukseen sopivia, jotta voidaan vähentää epävakaan toiminnan tai vastavirtaan liittyvien painepiikkien riskiä.

Konfiguraatiota pyydettäessä normaalin ja vähimmäisvirtauksen, käyttöpaineen ja käytettävissä olevan paine-eron ilmoittaminen voi auttaa määrittämään sopivan sisäisen rakenteen.

Materiaalit veteen, prosessiin ja teollisuuspalveluihin

Materiaalin valinnan tulee perustua työväliaineeseen, lämpötilaan, paineeseen, korroosio-olosuhteisiin ja sovellettaviin projektivaatimuksiin. Venttiilin rakenteesta riippuen runko- ja sisäkomponenttimateriaalit voidaan määrittää erilaisiin teollisiin palveluihin.

Lopeta liitännät ja asennussuunta

Saatavilla olevat liitäntäkonfiguraatiot voivat sisältää laipallisia, kiekko-, korvake-, päittäishitsi-, hylsyhitsaus-, kierreliitos- ja muita projektikohtaisia ​​päitä. Valitun liitännän tulee vastata putkiston mittoja, paineluokkaa, asennustapaa ja sovellettavaa liitäntästandardia.

Kaikki mallit eivät sovellu jokaiseen asennussuuntaan. Jotkut mallit voivat toimia vaaka- ja pystyputkistoissa, kun taas toiset vaativat tietyn virtaussuunnan tai asennusasennon. Tarkista aina venttiilin virtausnuoli ja valmistajan asennusvaatimukset ennen käyttöönottoa.

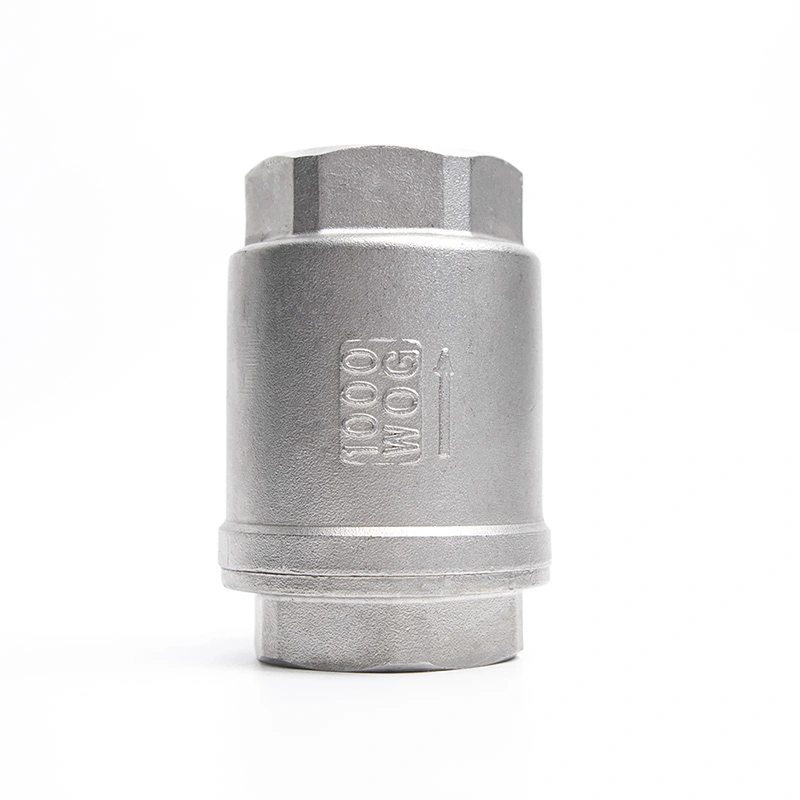

Pystyasennuksissa nesteen virtauksen suunta ja sulkuelementin paino tai jousiominaisuudet voivat vaikuttaa avautumis- ja sulkeutumiskäyttäytymiseen. Nämä tekijät tulee ottaa huomioon venttiilirakennetta valittaessa.

Vähentää melua, tärinää ja vesivasaraa

Melua tai tärinää saattaa esiintyä, kun sulkuelementti avautuu ja sulkeutuu toistuvasti epävakaissa virtausolosuhteissa. Väärä koko, alhainen tai vaihteleva virtausnopeus, turbulenssi, roskat ja sopimaton asennus pumppujen tai mutkien lähelle voivat vaikuttaa tähän toimintaan.

Vesivasara on toinen tärkeä näkökohta järjestelmissä, joissa nesteen nopeus muuttuu nopeasti. Venttiilin sulkeutumisominaisuudet, putkilinjan sijoittelu, pumpun toiminta ja järjestelmän tilavuus tulee arvioida yhdessä sen sijaan, että venttiili valitaan pelkästään putken nimellisen koon perusteella.

Sovellukset teollisuusputkijärjestelmissä

Näitä itsetoimivia venttiileitä käytetään aina, kun vastavirtaus voi vaikuttaa laitteiden toimintaan, prosessin vakauteen tai putkiston suorituskykyyn. Sopiva rakenne riippuu väliaineesta, virtausolosuhteista, paineesta, lämpötilasta ja asennusjärjestelystä.

Valmistus ja tarkastus

Shangtai hallinnoi tuotantoa, tarkastusta ja toimitusta määritettyjen venttiilikokoonpanon ja sovellusvaatimusten mukaisesti. Laadunvalvonta voi sisältää mittatarkastuksen, materiaalin tarkastuksen, painetestauksen, tiivistyksen suorituskyvyn, käyttötarkastukset ja muut soveltuvat tarkastusmenettelyt.

Shangtai-venttiilit ovat ISO 9001-, CE- ja EAC-sertifioituja. Valitut tuotteet voidaan myös valmistaa ja testata sovellettavien kansainvälisten standardien mukaan, mukaan lukien API 6D ja API 598, kun projekti sitä vaatii.

Oikean takaiskuventtiilin määrittäminen

Venttiilin valinnan tulisi alkaa toimintaolosuhteista eikä pelkästään putken halkaisijasta. Väliaine, virtausnopeus, paine, lämpötila, asennuksen suunta, sallittu painehäviö ja vaadittu vaste käänteiseen virtaukseen vaikuttavat kaikki sopivaan venttiilin rakenteeseen.

Anna pumppu- ja kompressorijärjestelmille normaalit ja suurimmat virtausnopeudet, käyttöpaine, putkikoko, laitetyyppi ja kaikki tunnetut painepiikit tai vesivasarat. Matalapainejärjestelmissä halkeilupaine ja pienin käyttövirta ovat erityisen hyödyllisiä valintaparametreja.

Voit myös toimittaa putkilinjapiirroksia, venttiiliaikatauluja, laitetietolehtiä tai olemassa olevia venttiilin teknisiä tietoja. Shangtai voi tarkistaa saatavilla olevat tiedot ennen kokoonpanon ja tarjouksen laatimista. Muita teollisuusventtiilituotteita on osoitteessaShangtai-venttiilien tuotevalikoima.
