3PC hiiliteräspalloventtiili 2000WOG

3PC hiiliteräspalloventtiili 2000WOG on kolmiosainen palloventtiili, jossa on pidennetty varsi eristettyjä putkia varten, haudatut asennukset ja sovellukset, joissa toimintapistettä on laajennettava. 2000WOG-luokitus ja kolmiosainen rakenne tekee siitä sopivan korkeapaineiseen on-off-nesteen ohjaukseen. Venttiili voidaan purkaa istuinten tai tiivisteiden tarkastus ja vaihto.

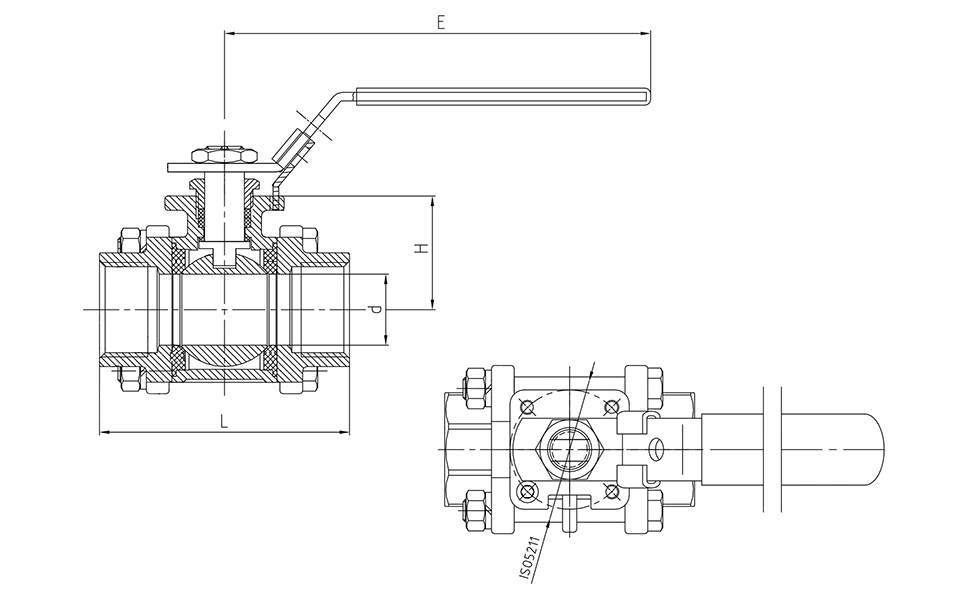

Päämitat

N: Kierteenpäät ANSI B 2.1 NPT:n mukaisesti
B: Kierteenpäät BS21 BSP:n mukaan

Tärkeimmät ominaisuudet

1. Jatkettu varsi erityisiin asennusolosuhteisiin

Jatkettu kara mahdollistaa pääsyn venttiilin toimintapisteeseen, kun putkilinja on eristetty, haudattu tai asennettu paikassa, johon on rajoitettu pääsy. Putoamista estävä varsirakenne auttaa pitämään varren venttiilin rungon sisällä venttiili on paineen alla.

2. Kolmiosainen rakenne

Kolmiosainen runko mahdollistaa venttiilin avaamisen tarkastusta ja huoltoa varten. Istuimet, tiivisteet ja muut sisätilat komponentit voidaan vaihtaa tarvittaessa. Tämä rakenne on käytännöllinen teollisuusputkistoon järjestelmät, joissa vaaditaan säännöllistä huoltoa.

3. 1975PSI maksimipaine

The3PC hiiliteräspalloventtiili 2000WOGon listattu maksimipaineella 1975 PSI. The sovellettava työpaine riippuu venttiilin koosta, lämpötilasta, väliaineesta ja paine-lämpötila-arvosta. The 2000WOG-nimitys viittaa vesi-, öljy- ja kaasupalveluun sovellettavien luokitusehtojen mukaisesti.

4. NPT- ja BSP-liitännät

Venttiili on saatavana NPT- ja BSP-kierreliitoksilla. Liitäntävalinnan tulee vastata putkistoa standardi- ja asennusvaatimukset.

Materiaalit ja standardit

Mukana toimitettu kokoonpano käyttää ASTM A351 316 venttiilirungolle, ASTM A182 F316 kuulalle ja karalle ja RPTFE:tä. (PTFE+15%fv) istuimelle. Muut materiaalit ovat saatavilla pyynnöstä vaadittujen palveluehtojen mukaisesti.

Suunnittelu ja valmistus perustuvat ISO 17292/API 608:aan. Testaus ja tarkastus noudattavat API 598:aa, kun taas paine-lämpötila-arvot viittaavat ASME B16.34:ään. Listattu lämpötila-alue on -25 ℃ - 150 ℃.

Laadunvalvonta

Tuotantotarkastus kattaa saapuvan materiaalin tarkastuksen, painetestauksen, tiivistyskokeet ja valmiin venttiilin tarkastus. Materiaalitestausraportit ja soveltuvat tuotedokumentaatiot voidaan toimittaa venttiilin mukaan kokoonpano- ja tilausvaatimukset.

ISO 9001- ja CE-dokumentaatio on saatavilla soveltuville kokoonpanoille. Materiaali, istuin ja tiivistekomponentit voivat valitaan myös vaaditun paineen, lämpötilan ja väliaineen mukaan.

Sovellukset

3PC hiiliteräspalloventtiili 2000WOG voidaan harkita korkeapaineiseen on-off-palveluun teollisuusputkissa järjestelmät, mukaan lukien vedenkäsittely, öljy ja kaasu, kemiallinen käsittely, paineilma ja yleinen nesteiden ohjaus. The pidennetty kara on erityisen hyödyllinen silloin, kun eristys tai asennussyvyys vaikeuttaa tavallista venttiilin karaa pääsy.

Varmista ennen valintaa työpaine, lämpötila, väliaine, venttiilin koko, liitäntätyyppi ja saatavilla oleva asennustilaa. Materiaalien yhteensopivuus tulee tarkistaa rungon, pallon, varren ja istuimen osalta.

FAQ

1. Mikä on 3PC Carbon Steel Ball Valve 2000WOG:n suurin käyttöpaine?

Tuotetiedot ilmoittavat maksimipaineen 1975 PSI. Todellinen sallittu työpaine on vahvistettava venttiilin koon, lämpötilan, väliaineen ja sovellettavan paine-lämpötilaluokituksen mukaan.

2. Mihin pidennettyä vartta käytetään?

Jatkettua karaa käytetään eristetyissä putkistoissa, haudattuissa asennuksissa ja paikoissa, joissa venttiili toimii piste on sijoitettava poispäin putkiliitännästä.

3. Mitä kierreliitäntöjä on saatavana?

NPT- ja BSP-kierreliitännät ovat saatavilla. Liitäntä tulee valita putkistostandardin mukaan ja asennusvaatimukset.

4. Voidaanko venttiilin materiaaleja mukauttaa?

Kyllä. Muita runko-, pallo-, varsi-, istukka- ja tiivistemateriaaleja voidaan toimittaa vaaditun väliaineen, paineen mukaan ja lämpötila.

5. Mitä asiakirjoja voidaan toimittaa?

Materiaalitestausraportit ja soveltuvat tarkastus- tai tuoteasiakirjat voidaan toimittaa venttiilin mukaan kokoonpano- ja tilausvaatimukset. ISO 9001- ja CE-dokumentaatio on saatavilla soveltuville kokoonpanoille.

6. Miten venttiili on pakattu vientiä varten?

Venttiilit pakataan aaltopahvilaatikoihin ja vanerikoteloihin vientiä varten. Pakkaustiedot voivat olla säädetty venttiilin koon, määrän ja kuljetusvaatimusten mukaan.
