Luistiventtiilit
Teollisuuden luistiventtiilien valmistaja luotettavaan virtauksen ohjaukseen putkisovelluksissa
Shangtai Gate Venttiilit on suunniteltu luotettavaan eristykseen teollisuuden putkistojärjestelmissä, joissa venttiiliä käytetään normaalisti täysin auki tai täysin suljetussa asennossa. Portti siirtyy pystysuunnassa pois virtausreitistä, kun se avataan, tarjoten suoran läpikäytävän, joka auttaa vähentämään virtausvastusta normaalin käytön aikana.
Shangtai valmistaa luistiventtiiliratkaisuja vesihuoltoon, jäteveden käsittelyyn, öljy- ja kaasuputkiin, kemialliseen käsittelyyn, sähköntuotantoon, kaivostoimintaan, LVI-ratkaisuihin ja yleisiin teollisuuslaitoksiin. Eri runkomateriaalit, paineluokitukset, päätyliitokset, tiivistysmallit ja käyttötavat voidaan valita putkilinjan väliaineen ja käyttöolosuhteiden mukaan.
Teollisuuden porttiventtiilien toimitus ja räätälöinti
Shangtai tukee vakio- ja räätälöityjä venttiilikokoonpanoja, jotka perustuvat kokoon, paineluokkaan, liitäntästandardiin, runko- ja verhoilumateriaaliin, istukan suunnitteluun, käyttötapaan ja projektin spesifikaatioihin. Ota yhteyttä tiimiimme saadaksesi teknisen vahvistuksen ja tarjouksen.
Tuotetyypit ja rakennevaihtoehdot
Erilaiset putkistojärjestelmät vaativat erilaisia porttimalleja. Shangtai voi tarjota kokoonpanoja, jotka on valittu asennusolosuhteiden, toimintataajuuden, tiivistysvaatimusten ja kuljetettavan väliaineen ominaisuuksien mukaan.
Nouseva varsi porttiventtiilit
Varsi liikkuu ylöspäin venttiilin avautuessa, mikä antaa näkyvän osoituksen venttiilin asennosta. Tätä kokoonpanoa käytetään yleisesti, kun asennustila mahdollistaa riittävän välyksen venttiilin yläpuolelle.
Nousemattomat varret
Varsi pysyy venttiilin rungon tai kannen sisällä käytön aikana, joten tämä kokoonpano sopii kohteisiin, joissa pystysuora välys on rajoitettu.
OS&Y-luukkuventtiilit
Ulkopuolinen ruuvi- ja haarukkarakenne pitää kierteitetyn varren venttiilirungon ulkopuolella ja antaa selkeän visuaalisen osoituksen auki- tai kiinniasennosta.
Kiilaporttiventtiilit
Kiinteitä ja taipuisia kiilakokoonpanoja on saatavana erilaisiin paine-, lämpötila-, tiivistys- ja putkistojen huoltovaatimuksiin.
Kimmoisa istuva malli
Joustavissa istukkakokoonpanoissa käytetään elastomeeristä istukkaa tiivistyksen aikaansaamiseksi sopiviin vesi- ja vesisovelluksiin.
Metalliset istuimet
Metallitiivisterakenne voidaan valita sovelluksiin, joissa venttiili vaatii metalli-metallitiivisteen ja parempaa kestävyyttä vaativissa käyttöolosuhteissa.
Materiaalit eri putkistoa varten
Materiaalin valinnassa tulee ottaa huomioon työväliaine, lämpötila, paine, korroosioolosuhteet ja putkiston mekaaniset vaatimukset. Venttiilin rakenteesta riippuen saatavilla olevia materiaaleja voivat olla valurauta, pallografiittivalurauta, valuteräs, ruostumaton teräs, pronssi ja seosteräs.
Valurauta ja pallografiittirauta
Käytetään yleisesti vesi-, jätevesi-, LVI- ja yleishyödyllisissä putkistoissa, kun käyttöolosuhteet ovat sopivat.
Hiili ja valuteräs
Soveltuu valikoituihin teollisuus-, öljy- ja kaasu-, voima- ja prosessisovelluksiin, jotka vaativat suurempaa mekaanista lujuutta.
Ruostumaton teräs
Käytetään, kun vaaditaan parempaa korroosionkestävyyttä, ja sopiva laatu valitaan väliaineen ja käyttöympäristön mukaan.
Pronssi ja seosmateriaalit
Materiaalivaihtoehtoja voidaan harkita tiettyjen nesteominaisuuksien, lämpötilaolosuhteiden, korroosiovaatimusten tai projektin spesifikaatioiden perusteella.
Paine-, liitäntä- ja käyttövaihtoehdot
Venttiilin kokoonpanon tulee vastata putkilinjan rakennetta sen sijaan, että se valitaan pelkästään koon mukaan. Shangtai voi konfiguroida luistiventtiilit nimelliskoon, paineluokituksen, päätyliitoksen, asennusolosuhteiden ja vaaditun toiminnan mukaan.
Tärkeimmät valintaparametrit:Venttiilin koko, paineluokka, käyttölämpötila, väliaine, liitäntästandardi, rungon materiaali, verhoilumateriaali, istukkatyyppi, asennusasento, toimintatapa ja sovellettavat projektistandardit.
Tuotteen kokoonpanosta riippuen liitäntävaihtoehtoja voivat olla laipalliset, kierreliitokset, muhvihitsaus, puskuhitsaus tai muut määrätyt päätyliitokset. Valitun liitännän tulee vastata olemassa olevaa putkistostandardia ja asennusvaatimuksia.
Manuaalisessa käytössä voidaan harkita käsipyöriä, vaihteistoja, ketjupyöriä ja jatkovarsia. Kun tarvitaan kauko- tai automatisoitua käyttöä, sähköinen, pneumaattinen tai hydraulinen käyttö voidaan konfiguroida venttiilin koon, käyttömomentin, ohjausjärjestelmän ja asennusympäristön mukaan.
Missä luistiventtiilejä käytetään
Näitä venttiileitä käytetään ensisijaisesti putkistojen eristämiseen jatkuvan kuristuksen sijaan. Niiden suora virtauspolku tekee niistä sopivia järjestelmiin, joissa alhainen virtausvastus täysin avoimessa asennossa ja luotettava sulkeminen ovat tärkeitä.
Vesi ja jätevesi
Käytetään vedenjakelussa, puhdistuslaitoksissa, pumppuasemissa, jätevesijärjestelmissä ja sähköputkissa osien eristämiseen ja kunnossapitoon.
Öljy ja kaasu
Valittu sopiviin putki- ja prosessipalveluihin, joissa vaaditaan luotettavaa eristystä soveltuvien paine-, materiaali- ja standardivaatimusten mukaisesti.
Kemiallinen käsittely
Materiaali- ja tiivistyskokoonpanot voidaan valita kemiallisen väliaineen, lämpötilan, paineen ja korroosioolosuhteiden mukaan.
Sähkö- ja teollisuuslaitokset
Käytetään yleishyödyllisissä, jäähdytys-, höyry-, prosessi- ja muissa teollisuuden putkistojärjestelmissä, joissa valittu venttiilirakenne täyttää käyttöehdot.
Valmistus ja laadunvalvonta
Shangtai integroi venttiilien valmistuksen, tarkastuksen, myynnin ja teknisen palvelun tukemaan erilaisia teollisuusputkistovaatimuksia. Tuotanto- ja tarkastusprosessit keskittyvät mittatarkkuuteen, paineen suorituskykyyn, tiivistysolosuhteisiin, materiaalivaatimuksiin ja venttiilin yleiseen toimintaan.
Shangtai-tuotteet on sertifioitu sovellettavien vaatimusten mukaan, mukaan lukien ISO 9001, CE ja EAC. Valitut tuotteet voidaan myös valmistaa ja testata standardien, kuten API 6D ja API 598, mukaisesti projektin niin vaatiessa.
Standardit ja tarkastusvaatimukset
Kun pyydät tarjousta, ilmoita vaadittu suunnittelustandardi, paineluokka, liitäntästandardi, materiaali, testausstandardi ja sertifiointiasiakirjat. Tämä mahdollistaa venttiilikokoonpanon ja tarkastusvaatimusten vahvistamisen ennen tuotantoa.
Tekninen tuki venttiilien valinnalle
Luistiventtiilin valintaan kuuluu muutakin kuin putken nimellishalkaisijan sovittaminen. Työväliaine, paine, lämpötila, asennusasento, liitäntämitat, käyttötaajuus ja vaadittu tiivistyskyky on kaikki otettava huomioon. Shangtai voi tarkistaa nämä parametrit ja suositella sopivaa kokoonpanoa putkilinjan todellisten olosuhteiden perusteella.
Useita venttiilikokoja tai -määrityksiä koskevissa projektivaatimuksissa voit myös toimittaa putkilinjapiirroksia, venttiiliaikatauluja, teknisiä tietoja tai olemassa olevia venttiilitietoja. Tiimimme voi tarkistaa saatavilla olevat tiedot ennen tarjouksen laatimista.
Lisää venttiilituotteita ja saatavilla olevia kokoonpanoja on osoitteessaShangtai-venttiilien tuotevalikoima.
Usein kysytyt kysymykset
Millaisia sulkuventtiilejä on saatavilla?
Yleisiä kokoonpanoja ovat nouseva varsi, ei-nouseva varsi, OS&Y, joustava istukka-, metalli-istuttava, kiinteä kiila ja joustava kiilamalli. Sopiva rakenne riippuu putkilinjan sovelluksesta ja käyttöolosuhteista.
Kuinka valitsen oikean venttiilin?
Valinnassa tulee ottaa huomioon venttiilin koko, paineluokitus, työlämpötila, väliaine, liitäntätyyppi, asennustila, toimintatapa, tiivistysvaatimukset ja projektin tekniset tiedot.
Mitä materiaaleja on saatavilla?
Kokoonpanosta riippuen rungon materiaaleja voivat olla valurauta, pallografiittivalurauta, valuteräs, ruostumaton teräs, pronssi ja seosteräs. Istuin- ja verhoilumateriaalit tulee valita väliaineen ja käyttöolosuhteiden mukaan.
Soveltuvatko luistiventtiilit virtauksen säätöön?
Ne on yleensä tarkoitettu täysin avoimeen tai täysin suljettuun eristykseen jatkuvan kuristuksen sijaan. Maapalloventtiilejä tai erityisiä ohjausventtiilejä harkitaan yleensä, kun tarvitaan tarkkaa virtauksen säätöä.
Mitä toimintatapoja on saatavilla?
Venttiilin koosta ja asennusolosuhteista riippuen käyttötapoja voivat olla käsipyörä, vaihteisto, sähkötoimilaite, pneumaattinen toimilaite, hydraulinen toimilaite, ketjupyörä ja jatkovarsi.
Mitä tulee tarkistaa ennen asennusta?
Tarkista venttiilin koko, paineluokka, päätyliitäntä, tiivisteiden yhteensopivuus, pulttien kohdistus, putkilinjan puhtaus, asennustila ja karan tai toimilaitteen liikevälys ennen asennusta.
Voiko näitä venttiileitä käyttää maanalaiseen asennukseen?
Kyllä, kun valittu kokoonpano sopii haudattuun palveluun. Asennuksesta riippuen voidaan tarvita jatkovarsia, suojapinnoitteita, asianmukaisia tiivistemateriaaleja ja sopivia venttiilikotelojärjestelyjä.
Mitä tietoja tarjoukseen tarvitaan?
Ilmoita venttiilin koko, paineluokitus, liitäntästandardi, runko- ja verhoilumateriaali, istukkatyyppi, työväliaine, lämpötila, toimintatapa, määrä, vaaditut standardit ja kaikki piirustukset tai tekniset asiakirjat.
Tarvitsetko venttiilikokoonpanon?
Lähetä venttiilin koko, paineluokitus, väliaine, liitäntästandardi, materiaali ja toimintavaatimukset Shangtaille teknistä vahvistusta ja tarjousta varten.
- View as

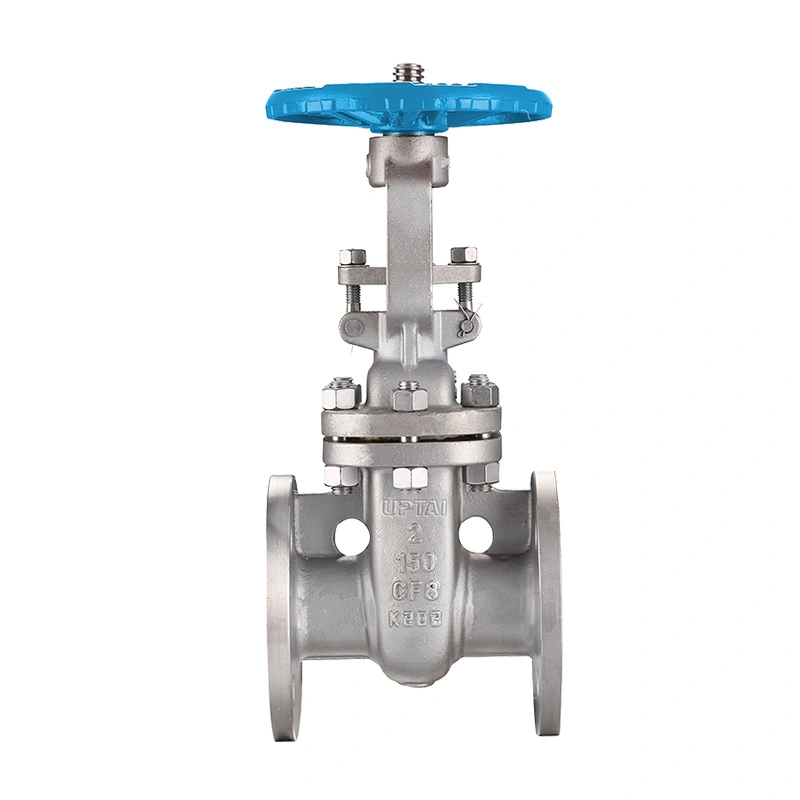

ANSI 150LB ruostumattomasta teräksestä valmistettu sulkuventtiili
ANSI 150LB ruostumattomasta teräksestä valmistettu luistiventtiili, joka on suunniteltu standardien API 603 ja ASME B16.34 mukaisesti. Siinä on RF-laipalliset päät, kovapintaiset Stellite 6 -istuimet ja NACE-vaatimukset teollisuuden putkistopalveluille, jotka tarjoavat kaksisuuntaisen katkaisun ja suoran virtausreitin pienellä painehäviöllä.

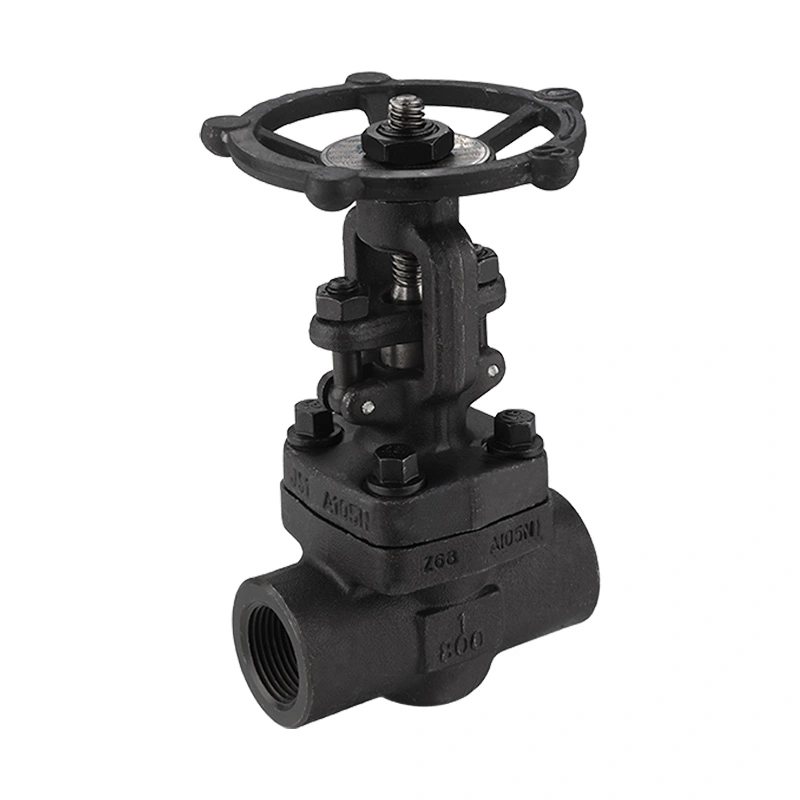

Taottu hiiliteräksinen luistiventtiili 800LB
Taotut hiiliteräksiset luistiventtiilimme 800LB on suunniteltu API 602 -standardien mukaisesti korkeapaineputkistoja varten. Vankka taottu A105-runko, OS&Y-muotoilu ja luotettava kaksisuuntainen sulku takaavat poikkeuksellisen kestävyyden ja virtauksen hallinnan vaativiin teollisuusjärjestelmiin.
Shangtai Valve on ammattimainen Luistiventtiilit valmistaja ja toimittaja Kiinassa. Tervetuloa tuomaan laadukkaita tuotteita tehtaaltamme tänne.
