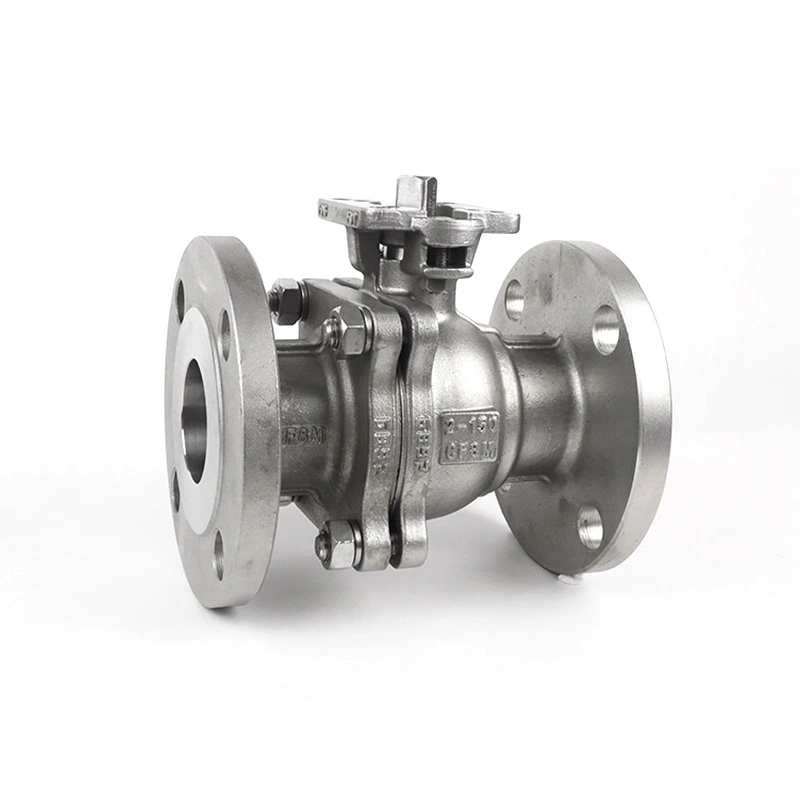

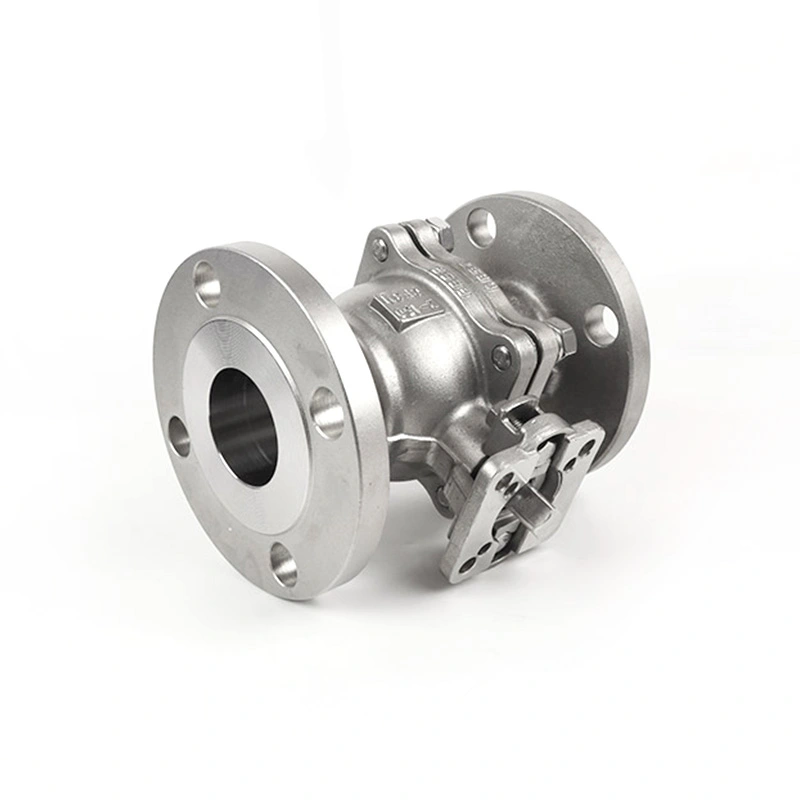

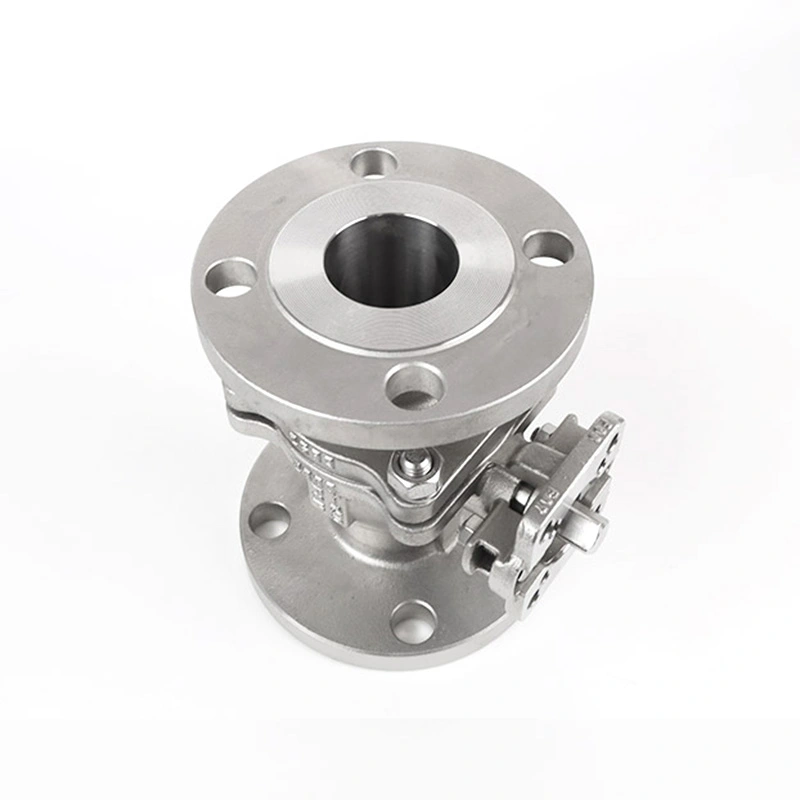

ANSI luokan 150 laippapalloventtiili, jossa ISO 5211 -jalusta toimilaitteelle

Putkilinjan automaattista eristystä varten venttiilikokoonpanon on vastattava putkistostandardia, paineluokkaa, liitäntämittoja ja toimilaitteen liitäntää. ANSI Class 150 laipallinen palloventtiili, jossa on ISO 5211 -jalusta toimilaitteelle, yhdistää luokan 150 laippaliitännän ISO 5211 -asennusrajapintaan, mikä mahdollistaa venttiilin konfiguroinnin manuaaliseen käyttöön tai osittaiseen pneumaattiseen ja sähköiseen käyttöön. Varsinainen venttiilin ja toimilaitteen yhdistelmä tulee valita vaaditun vääntömomentin, käyttöolosuhteiden ja putkilinjan konfiguraation mukaan.

Shangtai valmistaa teollisuuspalloventtiilejä Wenzhoussa, Zhejiangin osavaltiossa Kiinassa. Tuotanto kattaa koneistuksen, kokoonpanon ja painetestauksen sekä materiaali- ja mittavaatimukset tarkastettuina soveltuvien tuotespesifikaatioiden mukaisesti. Piirustukset, materiaalivaatimukset ja toimilaitteen tiedot voidaan tarkastella, kun vaaditaan tietty venttiilikokoonpano.

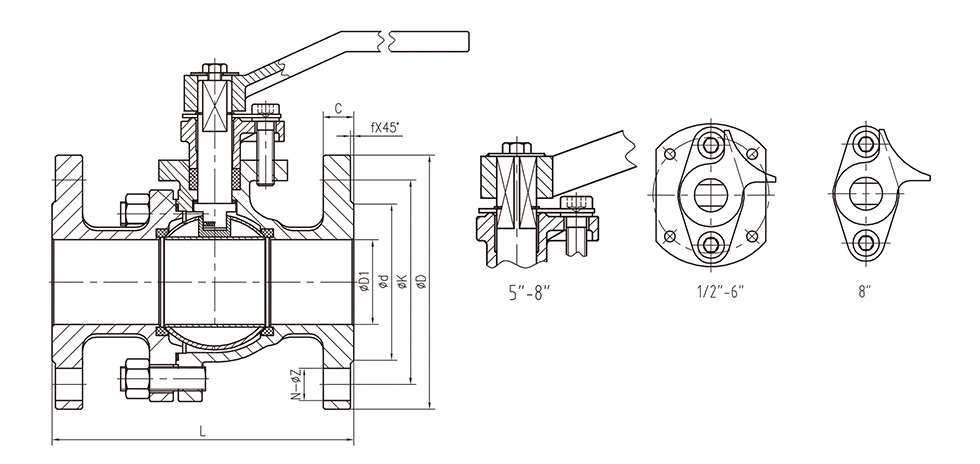

Päämitat

Venttiilin rakenne ja toimilaitteen käyttöliittymä

Venttiili käyttää laipallista runkoa liitettäväksi yhteensopiviin RF-putkilinjojen laippoihin. Pääerittelyssä luetellut ruostumattomasta teräksestä valmistettu 316-runko, F316-pallo ja F316-varsi tarjoavat ensisijaisen materiaalikokoonpanon, kun taas RPTFE-istuin on tarkoitettu sovelluksiin, joissa istuinmateriaali on yhteensopiva käyttöaineen ja lämpötilan kanssa.

ISO 5211 -asennusalusta tarjoaa standardoidun liitännän yhteensopivien kääntötoimilaitteiden tai väliasennusjärjestelyn kiinnittämiseen. ISO 5211 määrittelee toimilaitteen kiinnityslaipan ja käyttöosan mitat, joten toimilaitteen liitännän tulee olla yhteensopiva venttiilin asennuskoon ja vaaditun käyttömomentin kanssa sen sijaan, että se valitaan pelkästään venttiilin koon mukaan.

Automaattista huoltoa varten venttiilin vääntömomentti, toimilaitteen teho, asennusliitäntä, pyörimissuunta ja käytettävissä oleva teho- tai ilmansyöttö tulee varmistaa ennen asennusta. Rajakytkimet, solenoidiventtiilit, asennoittimet ja muut ohjaustarvikkeet voidaan valita automaatiojärjestelmän mukaan.

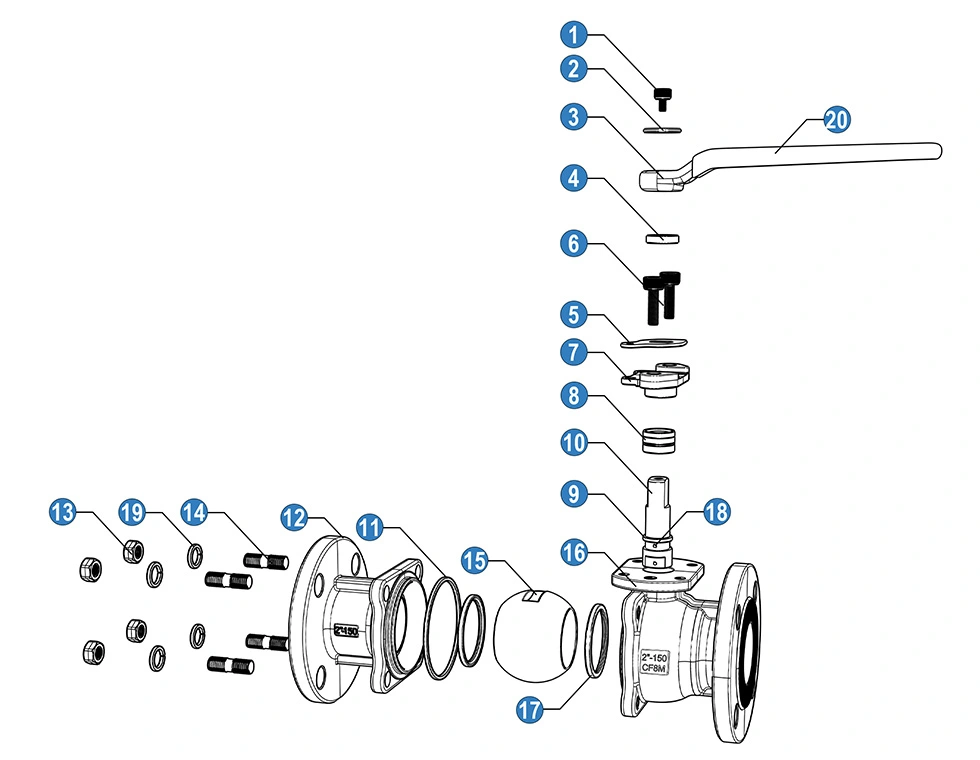

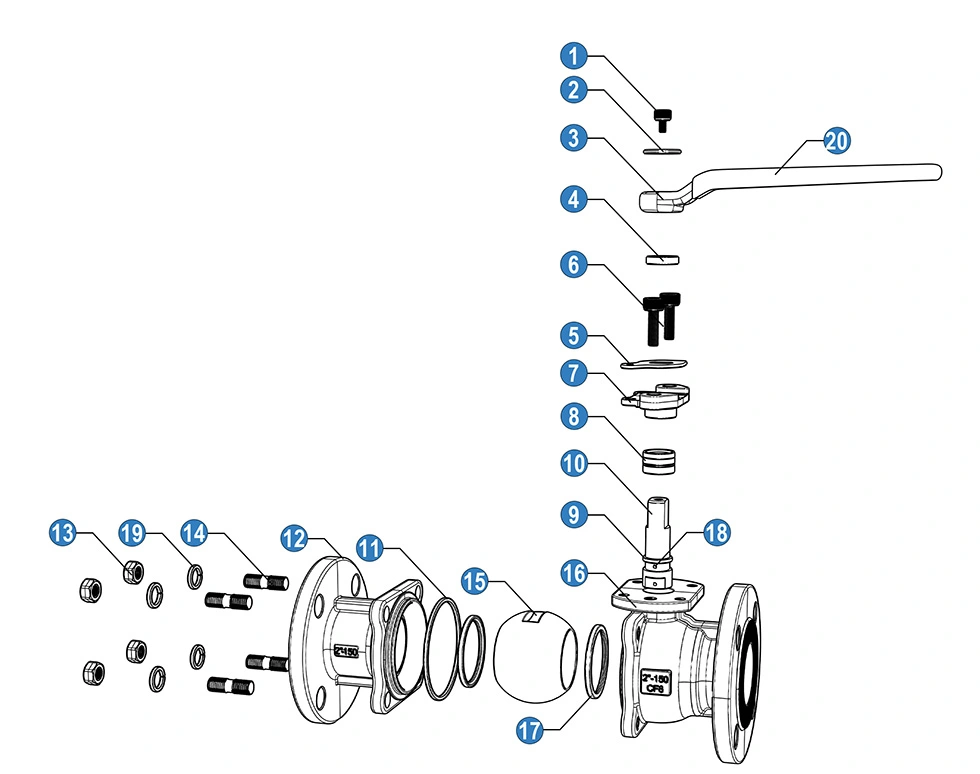

Materiaalit ja komponenttien kokoonpano

Yllä oleva komponenttiluettelo edustaa yhtä materiaalikokoonpanoa. Tuotespesifikaatiossa on myös ruostumattomasta teräksestä valmistettu 316-konfiguraatio, jonka avulla kostutetut komponentit voidaan valita vaaditun korroosionkestävyyden ja käyttöolosuhteiden mukaan. Materiaalin valinta tulee vahvistaa suhteessa todellisiin ostospesifikaatioihin ja nesteiden yhteensopivuusvaatimuksiin.

Yleiset mitat:

Tärkeimmät ominaisuudet

Luokan 150 laipallinen putkiliitäntä

RF-laipallinen päätykokoonpano tarjoaa pulttiliitoksen venttiilin ja putkilinjan välille. Laipan koko, pulttireikien järjestely, päällystystyyppi ja vastaavat mitat tulee sovittaa yhteen putkilinjan laipan kanssa ennen asennusta. ASME B16.5 kattaa putkilaipat ja laipalliset liittimet NPS 1/2 - NPS 24 ja sisältää luokan 150 laippamitat ja paine-lämpötilavaatimukset.

ISO 5211 toimilaitteen asennus

Toimilaitteen asennusliitäntä on tarkoitettu osakäännösautomaatioon. ISO 5211 määrittelee liitosrajapinnan mitat ja käyttöosien mitat, joita käytetään yhteensopivien toimilaitteiden liittämiseen teollisuusventtiileihin. Asennuskoko ja toimilaitteen teho on siksi tarkistettava yhdessä venttiilin käyttömomentin kanssa.

Ruostumattomasta teräksestä valmistetut painerajakomponentit

Pääspesifikaatiossa käytetään ASTM A351 CF8M (316) rungossa, ASTM A182 F316 kuulassa ja varsissa ja RPTFE:tä istuimessa. Tätä materiaaliyhdistelmää voidaan harkita vedessä, öljyssä, kaasussa ja muissa yhteensopivissa väliaineissa, joissa valitut materiaalit täyttävät vaaditut kemialliset ja lämpötilaolosuhteet.

Neljännesvuosittainen päälle/pois-toiminto

Palloventtiili käyttää neljänneskierrosmekanismia liikkuakseen avoimen ja kiinni-asennon välillä. Se on ensisijaisesti tarkoitettu eristyspalveluun jatkuvan kuristuksen sijaan. Jos virtauksen säätöä tarvitaan, venttiilin, istukan ja käyttöolosuhteiden sopivuus tulee arvioida ennen valintaa.

Antistaattinen rakenne

Materiaaliluettelot sisältävät antistaattisen laitteen venttiilikokoonpanoa varten. Jos sovellus edellyttää antistaattista suorituskykyä, venttiilin täydelliset tekniset tiedot ja sovellettavat testausvaatimukset tulee vahvistaa tilausasiakirjoissa.

Tyypilliset sovellukset

Vedenkäsittely:Soveltuu yhteensopivien vesilinjojen, prosessilaitteiden ja käsittelyjalkojen eristämiseen, kun tarvitaan laippaliitäntä.

Öljy- ja kaasujärjestelmät:Koskee yhteensopivia öljy- ja kaasuputkia ja laitteita, kun venttiilimateriaalit, paineluokka ja tiivistyskokoonpano täyttävät huoltovaatimukset.

Kemiallinen käsittely:Voidaan käyttää prosessinesteen eristämiseen, kun runko-, pallo-, varsi-, istukka- ja tiivistemateriaalit ovat kemiallisesti yhteensopivia väliaineen kanssa.

Teollisuuden prosessilaitteet:Toimilaitteen asennusrajapinta mahdollistaa venttiilin liittämisen automatisoituihin liukukiskoihin, jakotukkiin ja laitteisiin, jotka edellyttävät kauko-ohjausta auki/kiinni.

Yleinen putkiston eristys:Soveltuu teollisuusputkijärjestelmiin, jotka edellyttävät luokan 150 laipallista palloventtiiliä ja manuaalista tai automaattista sulkutoimintoa.

Toimilaitteen valinta

Toimilaitteen valinnan tulee perustua venttiilin vaadittavaan käyttömomenttiin pelkän nimellisen putken koon sijaan. Venttiilin koko, istukkamateriaali, paine-ero, väliaine, lämpötila ja käyttötaajuus voivat kaikki vaikuttaa vääntömomenttivaatimukseen.

Varmista pneumaattista käyttöä varten käytettävissä oleva ilmanpaine, toimilaitteen lähtömomentti, vikaasento ja ohjaustarvikkeet. Tarkista sähkökäyttöä varten vaadittu vääntömomentti, virransyöttö, toimintajakso ja takaisinkytkentävaatimukset. ISO 5211 -asennusliitännän tulee myös vastata valittua toimilaitetta ja kytkinjärjestelyä.

Valinta- ja asennusnäkökohdat

Varmista ennen tilaamista nimelliskoko, luokka 150 paineluokka, laipan mitat, RF-pinta, käyttöpaine, lämpötila, keskimääräinen ja tarvittavat runko- ja verhoilumateriaalit. Ilmoita automaattisille venttiileille toimilaitteen tyyppi, vaadittu vääntömomentti, asennusliitäntä ja ohjausvaatimukset.

Tarkista ennen asennusta laippapinnat ja venttiilien päät vaurioiden tai likaantumien varalta. Kohdista vastalaipat oikein ja kiristä pultit tasaisesti käyttämällä sopivaa tiivistettä ja soveltuvaa asennustapaa. Vältä pakottamasta putkilinjaa linjaan venttiilin rungon läpi.

Tarkista toimilaitteen asennuksen jälkeen pyörimissuunta ja avautumis-/sulkemisrajat ennen venttiilin käyttöönottoa. Raskaat toimilaitteet tai vaihteistot on tuettava tarvittaessa riittävästi, jotta liiallinen ulkoinen kuormitus ei siirry venttiilin asennusliitäntään.

Käyttöä koskevat varotoimet

Käytä venttiiliä määritetyissä paine- ja lämpötilarajoissa. Tuotetaulukon 285PSI-arvoa ei pidä käsitellä yleisenä sallittuna paineena jokaiselle koolle ja lämpötilalle; sovellettava paine-lämpötilaluokitus tulee vahvistaa todelliselle kokoonpanolle.

Huuhtele putkisto ennen käyttöönottoa, jotta venttiiliin ei pääse roskaa ja vaurioita istukkaa tai tiivistepintoja.

Älä käytä palloventtiiliä jatkuvaan kuristukseen, ellei sovellusta ole teknisesti arvioitu valitun istukan ja käyttöolosuhteiden mukaan.

Ennen huoltoa eristä putkisto ja poista paine siitä ja varmista, että venttiili on turvallinen huoltaa. Jos kyseessä on automaattinen venttiili, irrota tai eristä toimilaitteen teho tai ohjauslähde soveltuvan huoltotoimenpiteen edellyttämällä tavalla.

Laaduntarkastus ja dokumentointi

Tuotantotarkastus voi kattaa materiaalitarkastuksen, mittatarkastuksen, rungon kokoonpanon ja painetestauksen sovellettavien tuote- ja tilausvaatimusten mukaisesti. API 598:aa käytetään venttiilien tarkastus- ja testausvaatimuksiin, kun taas ASME B16.34 käsittelee asiaankuuluvia venttiilien suunnittelua, paine-lämpötila- ja mittavaatimuksia.

Jäljitettävyyttä vaativissa projekteissa materiaaliluokka, venttiilin spesifikaatiot, testivaatimukset ja toimilaitteen konfiguraatio on vahvistettava ennen tuotantoa. Shangtai voi tarkastella teknisiä piirustuksia ja sovellustietoja, kun projekti vaatii tietyn venttiili- ja automaatiokokoonpanon.

FAQ

1. Mihin ANSI-luokan 150 laippapalloventtiiliä, jossa on ISO 5211 -jalusta toimilaitteelle, käytetään?

ANSI-luokan 150 laippapalloventtiiliä, jossa on ISO 5211 -pohjainen toimilaite, käytetään on/off-eristykseen teollisuusputkijärjestelmissä, joissa vaaditaan luokan 150 laippaliitäntä ja osa-käännöstoimilaitteen liitäntä. Se voidaan konfiguroida manuaaliseen tai automaattiseen ohjaukseen riippuen venttiilin koosta, käyttömomentista ja järjestelmävaatimuksista.

2. Mitä eroa on Class 150 -luokituksen ja taulukossa mainitun maksimipaineen välillä?

Luokka 150 on paineluokkamerkintä, kun taas listattu 285PSI on tuotekohtainen maksimipainearvo. Sallittu käyttöpaine tulee vahvistaa venttiilin koon, materiaalin, lämpötilan ja sovellettavan paine-lämpötila-luokituksen mukaan sen sijaan, että oletetaan, että yksi painearvo koskee jokaista käyttötilaa.

3. Mikä toimilaite voidaan asentaa venttiiliin?

Pneumaattiset ja sähköiset kääntötoimilaitteet voidaan harkita, kun niiden asennusliitäntä ja lähtömomentti vastaavat venttiiliä. Hydraulinen käyttö voidaan myös harkita sopivaa kokoonpanoa varten. Toimilaitteen valinnan tulee sisältää vääntömomentti-, pyörimis-, teho- tai ilmansyöttö- ja ohjausvaatimukset.

4. Miksi RPTFE:tä käytetään venttiilin istukkaan?

RPTFE on määritelty istuinmateriaaliksi mukana toimitetussa tuotekokoonpanossa. Sen soveltuvuus riippuu käyttöväliaineesta, paineesta ja lämpötilasta. Jos sovellukseen liittyy aggressiivisia kemikaaleja tai lämpötiloja ilmoitetun alueen ulkopuolella, istuin ja tiivistemateriaalit tulee tarkistaa ennen valintaa.

5. Mitä tulee varmistaa ennen laipallisen palloventtiilin tilaamista?

Tarkista venttiilin koko, luokka 150, laipan standardi ja pinta, väliaine, paine, lämpötila, materiaaliyhdistelmä ja käyttötapa. Automaattisen venttiilin osalta tulee myös ilmoittaa toimilaitteen tyyppi, vääntömomentti, ISO 5211 -asennuskoko ja ohjausvaatimukset.

6. Voidaanko venttiilin materiaali vaihtaa 316 ruostumattomasta teräksestä?

Muita materiaalikokoonpanoja voidaan harkita sovelluksen mukaan. Materiaalin valinnassa tulee ottaa huomioon korroosioolosuhteet, paine, lämpötila ja yhteensopivuus työskentelyaineen kanssa. Lopulliset runko-, pallo-, varsi- ja istuinmateriaalit tulee vahvistaa tuote-eritelmässä ennen tuotantoa.
