Kun puhtaus, korroosionkestävyys, kompakti automaatio ja luotettava sulkeminen ovat tärkeitä,Shangtaitarjoaa1kpl sähkökiillotettu ruostumattomasta teräksestä valmistettu suoraasennuspalloventtiilikäytännöllinen ratkaisu vaativiin nesteensäätöjärjestelmiin. Sen sähkökiillotettu ruostumaton teräspinta, suora toimilaitteen asennusrakenne ja tarkkuuskoneistetut komponentit tekevät siitä sopivan lääke-, elintarvike-, vedenkäsittely-, kemian- ja automatisoituihin teollisiin sovelluksiin.

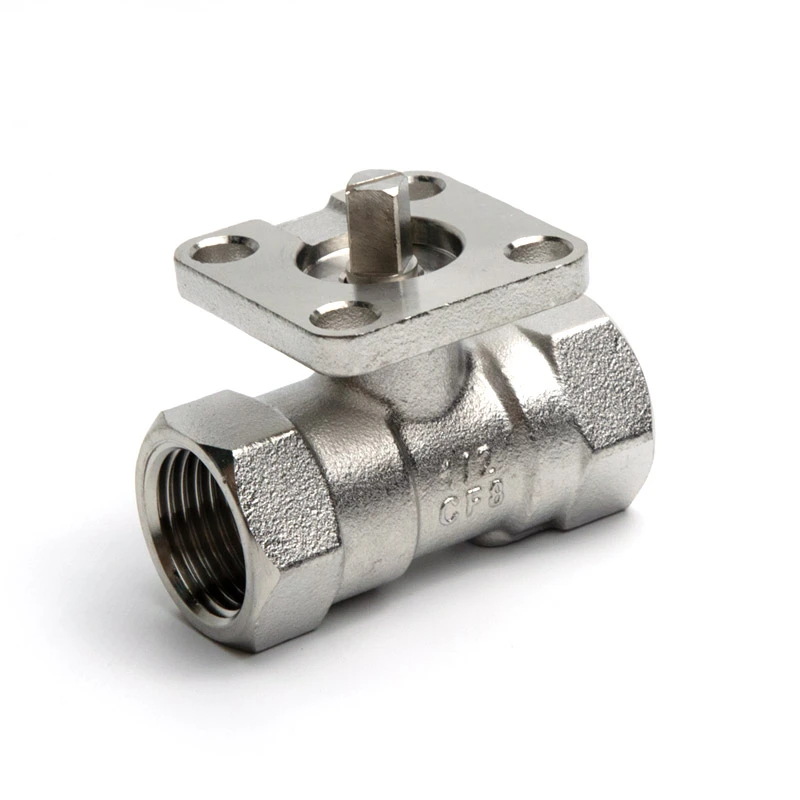

1PC sähkökiillotetussa ruostumattomasta teräksestä valmistettu suorakiinnityspalloventtiili yhdistää yksiosaisen rakenteen sähkökiillotettuun pintaan ja integroituun suoraan kiinnitettävään alustaan. Sähkökiillotus luo tasaisemman ja tasaisemman ruostumattoman teräksen pinnan, mikä auttaa vähentämään jäämien kertymistä ja yksinkertaistamaan puhdistusta. Suoraasennusrakenne mahdollistaa yhteensopivien pneumaattisten tai sähköisten toimilaitteiden asennuksen ilman lisäkiinnikkeitä, mikä luo kompaktimman automaatioratkaisun. Ruostumattomasta teräksestä valmistettujen 304- ja 316-vaihtoehtojen, NPT- tai BSP-kierreliitosten, 1/4"–2" kokoalueen ja jopa 285 PSI:n painekyvyn ansiosta tämäntyyppiset palloventtiilit voivat täyttää laajan valikoiman teollisuuden nesteenhallintavaatimuksia.
Sisällysluettelo
Miksi valita sähkökiillotettu ruostumattomasta teräksestä valmistettu kuulaventtiili?
Kuinka suora kiinnitysrakenne parantaa automaatiota?
Mikä tekee yksiosaisesta rakentamisesta käytännöllisen?
Missä tätä palloventtiiliä voidaan käyttää?
Tärkeimmät tekniset tiedot yhdellä silmäyksellä
Kuinka ostajien tulisi valita oikea venttiili?
Tärkeimmät edut teollisille ostajille
Miksi harkita Shangtaita venttiiliprojektissasi?
Miksi valita sähkökiillotettu ruostumattomasta teräksestä valmistettu kuulaventtiili?
Pintojen kunto on tärkeä näkökohta, kun venttiili toimii järjestelmissä, joissa puhtaus, korroosionkestävyys ja kunnossapidon tehokkuus ovat tärkeitä. Sähkökiillotus poistaa mikroskooppiset epätasaisuudet ruostumattoman teräksen pinnasta ja tekee pinnasta tasaisemman. Tämä voi auttaa vähentämään alueita, joille saattaa kerääntyä epäpuhtauksia tai prosessijäämiä.
Toistuvaan puhdistukseen tai vaativiin hygieniavaatimuksiin liittyvissä sovelluksissa sileä venttiilipinta voi yksinkertaistaa huoltoa. Ruostumaton teräs tarjoaa myös vahvan yhdistelmän mekaanista kestävyyttä ja korroosionkestävyyttä, mikä tekee siitä sopivan monenlaisiin teollisuusympäristöihin.
Shangtai-venttiili on saatavana 304 ruostumattomalla teräksellä vakiomateriaalina, kun taas 316 ruostumatonta terästä voidaan valita, kun projektiolosuhteet vaativat lisää korroosionkestävyyttä. Tuotesivulla on määritelty ASTM A351 CF8 (304) rungolle, jossa ruostumatonta terästä käytetään tärkeimmissä kostuneissa komponenteissa ja PTFE-pohjaisissa tiivistekomponenteissa.
- Tasaisempi sähkökiillotettu ruostumaton teräspinta
- Parempi korroosionkestävyys ja pintakontaminaatio
- Helpompi puhdistus ja huolto
- Soveltuu puhtausherkkään nestejärjestelmiin
- Saatavana erilaisina ruostumattoman teräksen materiaalikokoonpanoina
Kuinka suora kiinnitysrakenne parantaa automaatiota?
Teollinen venttiiliautomaatio vaatii usein luotettavan yhteyden venttiilin ja toimilaitteen välillä. Perinteiset järjestelyt saattavat vaatia erillisiä kiinnikkeitä tai kiinnityslaitteita, mikä lisää komponenttien määrää ja koko asennustilaa.
Suoraan kiinnitettävä palloventtiili yhdistää toimilaitteen asennusalustan venttiilin suunnitteluun. Yhteensopivat pneumaattiset tai sähköiset toimilaitteet voidaan siksi asentaa suoraan, mikä helpottaa mekaanista järjestelyä. Tämä on erityisen hyödyllistä laitevalmistajille ja järjestelmäintegraattoreille, jotka suunnittelevat kompakteja automatisoituja nesteenhallintakokoonpanoja.
Suoraan kiinnitettävä rakenne voi tarjota useita käytännön etuja:
- Kompakti asennus:Eliminoi erillisen asennustelineen tarpeen yhteensopivissa kokoonpanoissa.
- Vähemmän komponentteja:Yksinkertaisempi liitäntä voi vähentää lisälaitteita.
- Automaatiovalmius:Tukee integrointia pneumaattiseen tai sähköiseen käyttöön.
- Joustava toiminta:Myös pidennettyjä kahvoja voidaan harkita sopiviin manuaalisiin sovelluksiin.
- Helpompi järjestelmän integrointi:Standardoitu asennuskonsepti on hyödyllinen OEM-laitteissa ja automatisoiduissa prosessijärjestelmissä.
Mikä tekee yksiosaisesta rakentamisesta käytännöllisen?
Yksiosainen palloventtiilirunko tarjoaa suoraviivaisen rakenteen sovelluksiin, joissa kompakti ja kestävä venttiilijärjestely on edullinen. Venttiili käyttää pallo-varsikäyttömekanismia nestevirtauksen ohjaamiseen, kun taas tiiviste ja tiivistekomponentit tarjoavat tarvittavan sulkutoiminnon.
Myös tarkkuustyöstö on tärkeää. Tarkat mitat rungon, pallon, varren ja tiivistekomponenttien välillä tukevat sujuvaa toimintaa ja luotettavaa tiivistystä. Shangtai määrittelee tarkkuuskoneistetut komponentit ja materiaalitarkastukset osaksi valmistustapaansa.
Venttiili sisältää myös puhalluksen estävän varren ja lukituslaitteen. Nämä ominaisuudet voivat olla arvokkaita teollisuusasennuksissa, joissa ohjattu toiminta ja mekaaninen turvallisuus ovat tärkeitä näkökohtia.
Missä tätä palloventtiiliä voidaan käyttää?
Sähkökiillotetun ruostumattoman teräksen, kompaktin rakenteen ja suoran toimilaitteen asennuksen yhdistelmä tekee tästä venttiilistä sopivan sovelluksiin, joissa vaaditaan sekä nesteeristystä että automaatiota.
Tyypillisiä sovellusalueita ovat:
- Farmaseuttiset laitteet:Hyödyllinen, kun sileät pinnat ja puhdistettavat virtauksensäätökomponentit ovat tärkeitä.
- Elintarvikkeiden käsittely:Soveltuu nestejärjestelmiin, jotka vaativat korroosionkestäviä ruostumattomasta teräksestä valmistettuja komponentteja.
- Vedenkäsittely:Soveltuu automatisoituihin eristys- ja virtauksensäätöpisteisiin.
- Kemiallinen käsittely:Ruostumaton teräsrakenne voi tarjota kestävyyttä valituissa prosessiympäristöissä.
- Teollisuusautomaatio:Toimilaitteen suora asennus tukee automaattista avaamista ja sulkemista.
- OEM-laitteet:Kompakti venttiilikokoonpano voi yksinkertaistaa integrointia pakattuun koneeseen.
Sovelluksen soveltuvuus tulee aina arvioida todellisen nesteen, paineen, lämpötilan, kemiallisen yhteensopivuuden, liitäntästandardin ja toimilaitteen vaatimusten perusteella.
Tärkeimmät tekniset tiedot yhdellä silmäyksellä
Seuraavat tekniset tiedot tarjoavat käytännön viitteitä insinööreille, jakelijoille, OEM-ostajille ja järjestelmäintegraattoreille, jotka arvioivat tätä venttiiliä.
| Parametri | Erittely |
|---|---|
| Venttiilin tyyppi | 1kpl sähkökiillotettu ruostumattomasta teräksestä valmistettu suoraasennuspalloventtiili |
| Nimellinen koko | 1/4" - 2" |
| Paineluokka | CL150 |
| Maksimipaine | 285 PSI |
| Lankastandardit | NPT / BSP |
| Suunnittelu- ja valmistusstandardi | ASME B16.34 |
| Testausstandardi | API 598 |
| Rungon materiaali | ASTM A351 CF8 (304) |
| Materiaali pallo & varsi | ASTM A182 F304 |
| Istuimen materiaali | RPTFE (PTFE + 15 % täyteaine) |
| Lämpötila-alue | -25 °C - 150 °C |
| Portin tyyppi | Supistettu portti |
Teknistä valintaa varten ostajien tulee tarkistaa viimeisimmät mittapiirustukset, paine-lämpötila-arvot, materiaalikokoonpano ja liitäntävaatimukset ennen tilauksen tekemistä.
Kuinka ostajien tulisi valita oikea venttiili?
Ruostumattomasta teräksestä valmistetun kuulaventtiilin valinnassa tulee olla muutakin kuin vain nimellisputken kokoa. Insinöörien tulee harkita koko käyttöympäristöä yhteensopivuus- tai suorituskykyongelmien välttämiseksi.
1. Vahvista Yhteysstandardi
Venttiili tukee NPT- ja BSP-kierrekokoonpanoja. Valitun kierrestandardin tulee vastata kytkettyä putkistoa tai liitosjärjestelmää asennusongelmien välttämiseksi.
2. Tarkista paine ja lämpötila
Määritetty maksimipaine on 285 PSI, kun taas ilmoitettu lämpötila-alue on -25 °C - 150 °C. Todellisten käyttöolosuhteiden tulee pysyä sovellettavan paine-lämpötila-luokituksen sisällä.
3. Arvioi materiaalien yhteensopivuus
304 ja 316 ruostumaton teräs tarjoavat erilaisia korroosionkestävyyden tasoja. Prosessineste, pitoisuus, lämpötila ja puhdistuskemikaalit tulee ottaa huomioon materiaalia valittaessa.
4. Määritä toimintatapa
Automaattisissa laitteissa varmista, onko pneumaattinen vai sähköinen toimilaite parempi. Suoraasennusrakenne voi auttaa vähentämään asennuksen monimutkaisuutta, kun toimilaite on yhteensopiva venttiilin asennusjärjestelyn kanssa.
5. Harkitse virtausvaatimuksia
Tämä malli käyttää supistetun portin kokoonpanoa. Ostajien tulisi harkita vaadittua virtausnopeutta ja painehäviötä sen sijaan, että valitsisivat venttiilin pelkästään putken koon perusteella. Luetellut Kv-arvot voivat olla hyödyllinen lähtökohta virtauksen arvioinnissa.
Tärkeimmät edut teollisille ostajille
Ruostumattomasta teräksestä valmistettuja palloventtiilejä vertaileville ostajille tämän kokoonpanon arvo tulee pintakäsittelyn, rakentamisen, automaation yhteensopivuuden ja valmistuksen joustavuuden yhdistelmästä.
| Ominaisuus | Käytännön hyöty |
|---|---|
| Sähkökiillotettu viimeistely | Smoother surface and easier cleaning |
| Ruostumattomasta teräksestä valmistettu rakenne | Korroosionkestävyys ja mekaaninen kestävyys |
| Suora kiinnitysalusta | Yksinkertaistaa toimilaitteen integrointia |
| Yksiosainen runko | Kompakti ja suoraviivainen venttiilirakenne |
| 304 / 316 Vaihtoehdot | Mahdollistaa materiaalin valinnan erilaisiin ympäristöihin |
| NPT / BSP kierteet | Tukee erilaisia putkiliitäntöjä |
| OEM-räätälöinti | Tukee räätälöityjä määrityksiä ja joukkovaatimuksia |
Asennus- ja huoltonäkökohdat
Laadukaskin venttiili vaatii asianmukaiset asennus- ja käyttötavat. Tarkista ennen asennusta kierteet, tiivistepinnat, venttiilin runko ja putkisto likaantumisen tai vaurioiden varalta. Putkilinja on kohdistettava oikein, jotta venttiiliin ei kohdistu tarpeetonta mekaanista rasitusta.
Varmista käyttöönoton aikana, että venttiili avautuu ja sulkeutuu tasaisesti ja että toimilaite, jos asennettu, toimii vaaditulla vääntömomenttialueella. Painetestauksen tulee noudattaa sovellettavia projektimenettelyjä ja turvallisuusvaatimuksia.
Pitkäaikaista huoltoa varten huoltotiimien tulee säännöllisesti tarkistaa:
- Ulkoinen vuoto kierreliitosten ja tiivisteiden ympärillä
- Venttiilin käyttömomentti ja liike
- Toimilaitteen asennus ja suuntaus
- Korroosion tai pintavaurioiden merkkejä
- Istuimen ja tiivisteen suorituskyky
- Käyttöpaine- ja lämpötilaolosuhteet
Venttiiliä asennettaessa, testattaessa tai huollettaessa suositellaan valmistajan teknisten asiakirjojen ja sovellettavien alan standardien noudattamista.
Usein kysytyt kysymykset
Mikä on sähkökiillotetun ruostumattoman teräksen palloventtiilin tärkein etu?
Sähkökiillotus tuottaa sileämmän ruostumattoman teräksen pinnan, joka voi parantaa puhdistettavuutta, vähentää pintajäämien kertymistä ja tukea korroosionkestävyyttä. Tämä tekee venttiilistä erityisen houkuttelevan puhtausherkissä teollisissa sovelluksissa.
Voidaanko venttiili liittää pneumaattiseen toimilaitteeseen?
Kyllä. Suoraan kiinnitettävä alusta on suunniteltu tukemaan yhteensopivia pneumaattisia toimilaitteita. Myös sähkötoimilaitteet ja sopivat pidennetyt kädensijat voidaan harkita käyttövaatimusten mukaan.
Mitä kokoja on saatavilla?
Vakiokokoalue on 1/4" - 2". Ostajat, jotka tarvitsevat muita kokoja tai mukautettuja teknisiä tietoja, voivat keskustella vaatimuksistaan valmistajan kanssa.
Tukeeko venttiili sekä NPT- että BSP-kierteitä?
Kyllä. Saatavilla on NPT- ja BSP-kierreliitäntävaihtoehtoja, jotka mahdollistavat venttiilin sovittamisen erilaisiin putkijärjestelmiin.
Mitä standardeja tähän venttiiliin liittyy?
Tuotetiedoissa on ASME B16.34 suunnittelua ja valmistusta varten ja API 598 testausta ja tarkastusta varten. Hankekohtaiset vaatimukset tulee vahvistaa ennen hankintaa.
Voiko Shangtai tarjota OEM-räätälöinnin?
Kyllä. Shangtai tukee OEM- ja räätälöityjä venttiilivaatimuksia, mukaan lukien materiaalin valinta, tekniset tiedot, pintakäsittely, liitäntästandardit ja massatuotantovaatimukset.
Miksi harkita Shangtaita venttiiliprojektissasi?
The1kpl sähkökiillotettu ruostumattomasta teräksestä valmistettu suoraasennuspalloventtiilion suunniteltu ostajille, jotka tarvitsevat sileän ruostumattoman teräksen pinnan laadun, kompaktin venttiilirakenteen ja kätevän automaation integroinnin. Sen 304/316 ruostumattomasta teräksestä valmistetut vaihtoehdot, NPT- tai BSP-liitännät, toimilaitteen suora asennusrakenne ja teollinen muotoilu tekevät siitä monipuolisen valinnan nesteenhallintajärjestelmiin useilla teollisuudenaloilla.
Shangtai tukee jakelijoita, OEM-laitteiden valmistajia, järjestelmäintegraattoreita ja teollisuusprojekteja räätälöityillä venttiiliratkaisuilla ja bulkkitoimituksilla. Jos arvioit venttiilin kokoa, materiaalia, paineluokitusta, liitäntätyyppiä, pintakäsittelyä tai toimilaitteen yhteensopivuutta, katso 1PC sähkökiillotetusta ruostumattomasta teräksestä suoraan kiinnitettävää palloventtiiliä saadaksesi tuotetiedot ja valintatiedot.
Etsitkö luotettavaa ruostumattomasta teräksestä valmistettua venttiiliratkaisua seuraavaan projektiisi?Jaa vaadittu koko, työväliaine, paine, lämpötila, liitäntästandardi ja automaatiovaatimukset Shangtain kanssa saadaksesi sopivan kokoonpanon ja teknisen tuen.Ota yhteyttätänään keskustellaksesi OEM-, räätälöidyistä tai bulkkiventtiilivaatimuksistasi ja löytääksesi käytännöllisen ratkaisun nesteenhallintajärjestelmääsi.
