Ammattimainen Y-siivilävalmistaja kestäville teollisuuden suodatusjärjestelmille

Shangtai Y Siiviläton suunniteltu poistamaan kiinteitä hiukkasia ja roskia putkistossa olevista aineista ennen kuin ne saavuttavat pumppuja, ohjausventtiilejä, mittareita, lämmönvaihtimia ja muita alavirran laitteita. Y-muotoinen runko tarjoaa kompaktin suodatusjärjestelyn irrotettavalla seulalla, joten nämä siivilät sopivat putkistojärjestelmiin, joissa tarvitaan laitteiden suojaa ja kätevää siivilähuoltoa.

Y-tyyppisiä siiviläjä voidaan käyttää veden, öljyn, kaasun, höyryn ja muiden yhteensopivien teollisten välineiden kanssa valitun rungon, seulan ja tiivistemateriaalien mukaan. Saatavilla olevat kokoonpanot voidaan määrittää putkilinjan koon, paineen, virtaussuunnan, suodatusvaatimusten, liitäntästandardin ja asennusolosuhteiden mukaan.

Kuinka Y-siivilä suojaa loppupään laitteita

Siivilä sieppaa putkilinjan väliaineen kuljettamat kiinteät hiukkaset ja antaa nesteen jatkaa päävirtauskanavan läpi. Tämä auttaa vähentämään roskien pääsyn herkkiin alavirran osiin ja voi tukea pumppujen, ohjausventtiilien, mittarien, lämmönvaihtimien ja vastaavien laitteiden vakaampaa toimintaa.

Toisin kuin hieno- tai erikoiserotukseen suunniteltu suodatin, putkisiivilä käytetään yleensä suurempien kiinteiden hiukkasten ja asennuspuolen roskien mekaaniseen poistoon. Sopiva näytön aukko tulee valita vaaditun suojaustason ja järjestelmän sallitun painehäviön mukaan.

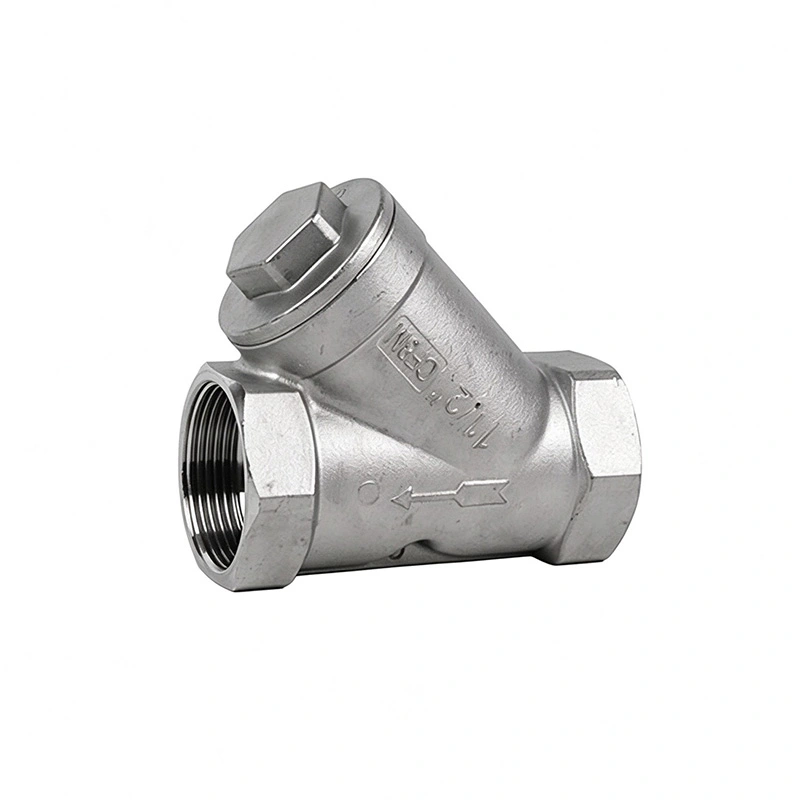

Y-tyypin runko ja irrotettava näyttö

Tyypillinen Y-muotoinen runko sisältää suodatinverkon kulmassa päävirtausreittiä vastaan. Tämä kokoonpano tarjoaa kompaktin järjestelyn monille teollisille putkistojärjestelmille samalla kun seula voidaan irrottaa tarkastusta ja puhdistusta varten.

Suunnittelusta riippuen voidaan myös tarjota tyhjennys- tai puhallusliitäntä, joka auttaa poistamaan kerääntyneet roskat ilman, että putkilinjaa puretaan kokonaan. Todellinen kokoonpano tulee vahvistaa venttiilin tai siivilämallin, asennusjärjestelyn ja projektin vaatimusten mukaan.

Näytön mesh ja rei'itysvalinta

Seulan aukko on yksi tärkeimmistä parametreista valittaessa Y-tyyppistä siivilä. Pienempi aukko voi saada aikaan hienomman hiukkasten pidätyksen, mutta se voi myös lisätä paineen pudotusta ja vaatia useammin puhdistusta, kun putkistossa on paljon roskia.

Valinnassa tulee ottaa huomioon poistettava hiukkaskoko, keskitasoinen viskositeetti, virtausnopeus, sallittu painehäviö ja loppupään laitteiden herkkyys. Shangtai voi tarkistaa nämä parametrit vahvistaessaan oikean näytön kokoonpanon.

Painehäviö ja virtauskapasiteetti

Mikä tahansa siivilä aiheuttaa jonkin verran painehäviötä, koska väliaine kulkee seulan läpi. Painehäviö voi kasvaa, kun hiukkasia kerääntyy suodatinelementtiin. Tästä syystä Y-siivilä valinnassa tulee ottaa huomioon vaadittu virtausnopeus, putken koko, seulapinta-ala, seulan aukko ja sallittu paine-ero.

Säännöllinen puhdistus on tärkeää, kun putkistossa on huomattava määrä roskia. Painemittareita tai paine-eron osoittimia voidaan käyttää sopivissa järjestelmissä määrittämään, milloin näyttö vaatii tarkastusta tai puhdistusta.

Asennussuunta ja virtaussuunta

Oikea asennus on tärkeää tehokkaan hiukkasten keräämisen ja helpon huollon kannalta. Siivilä rungossa olevan virtausnuolen tulee vastata todellista putkilinjan virtaussuuntaa. Seulakammio tulee myös sijoittaa tietyn mallin ja väliaineen mukaan siten, että kerätyt roskat voivat jäädä määrättyyn kammioon.

Monet Y-tyyppiset mallit voidaan asentaa vaakasuuntaisiin putkilinjoihin, kun taas tiettyjä kokoonpanoja voidaan käyttää myös pystysuorassa putkilinjassa, kun virtaussuunta ja seulan suunta ovat sopivat. Asennusvaatimukset tulee varmistaa ennen siivilän asentamista järjestelmään.

Höyryssä tai muissa erikoispalveluissa asennussuunta saattaa vaatia lisäharkintaa kondenssiveden, viemärin ja huoltomahdollisuuksien hallitsemiseksi. Noudata aina soveltuvia tuotedokumentaatioita ja projektin putkistovaatimuksia.

Runko- ja näyttömateriaalit

Materiaalin valinnan tulee perustua putkilinjan väliaineeseen, paineeseen, lämpötilaan ja korroosioolosuhteisiin. Yleisiä runkomateriaaleja ovat hiiliteräs, ruostumaton teräs, valurauta, pallografiittivalurauta ja seosteräs. Ruostumatonta terästä ja muita korroosionkestäviä materiaaleja voidaan valita näytölle käyttöympäristön mukaan.

Syövyttäviä tai korkeampia lämpötiloja käytettäessä sekä runko- että sisäseinämateriaalien yhteensopivuus tulee tarkistaa. Tiivistysmateriaalit tulee myös valita käyttölämpötilan ja väliaineen mukaan.

Teollisuusputkien liitännät

Shangtai Y-tyypin siivilät voidaan konfiguroida erilaisilla pääteliitäntävaihtoehdoilla putkilinjan suunnittelun ja sovellettavien standardien mukaan. Yleisiä konfiguraatioita ovat laipalliset, kierreliitokset, puskuhitsaus ja hylsy-hitsausliitokset.

Kun valitset liitäntää, ota huomioon putkiston standardi, nimelliskoko, paineluokitus, asennustapa, käytettävissä oleva tila ja huoltovaatimukset. Siiviläliitännän sovittaminen olemassa olevaan putkijärjestelmään helpottaa asennusta ja tulevaa vaihtoa.

Tuotesovellukset

Y-siivilät asennetaan yleensä ennen laitteita, joihin voivat vaikuttaa kiinteät hiukkaset tai asennusjätteet. Tyypillisiä sovelluksia ovat:

• Öljy- ja kaasuputkijärjestelmät
• Petrokemian ja kemiallinen käsittely
• Vedenkäsittely- ja vesihuoltojärjestelmät
• Sähköntuotanto ja putkistot
• LVI- ja jäähdytysvesijärjestelmät
• Laivojen ja laivojen putkistot
• Teollisuuden prosessiputkistot
• Pumpun ja ohjausventtiilin suojaus
• Lämmönvaihtimen ja mittarin suojaus

Sopiva siiviläkokoonpano riippuu väliaineesta, käyttöolosuhteista, suodatusvaatimuksista ja sovellettavasta putkistostandardista. Erikoisnesteiden tai vakavan huollon tekniset parametrit tulee tarkistaa ennen valintaa.

Valmistus, tarkastukset ja laadunvalvonta

Shangtai valvoo tärkeimpiä valmistus- ja tarkastusvaatimuksia sovellettavien tuotespesifikaatioiden mukaisesti. Materiaalivalinta, rungon mitat, suojuksen konfiguraatio, liitosmitat, tiivistyskomponentit ja paineeseen liittyvät vaatimukset voidaan tarkastella tuotannon ja laaduntarkastuksen aikana.

Shangtai toimii ISO 9001 -laatujärjestelmän alaisuudessa ja tarjoaa tuotteille soveltuvan CE- ja EAC-sertifiointituen. Projektin vaatiessa asiaankuuluvat standardit ja tarkastusvaatimukset, kuten API 6D ja API 598, voidaan tarkastella tietyn tuotteen ja tilausdokumentaation mukaan.

Kuinka valita oikea Y-tyypin siivilä

Ennen tarjouksen pyytämistä valmistele seuraavat tiedot:

• Nimellinen putken tai siiviläkoko
• Paineluokitus
• Työväline
• Käyttölämpötila
• Vaadittu verkkoverkon tai rei'ityksen koko
• Runko- ja näyttömateriaali
• Lopeta yhteystyyppi
• Putkilinjan asennussuunta
• Vaadittu virtausnopeus
• Määrä ja hankevaatimukset
• Piirustukset, tekniset tiedot tai tekniset asiakirjat, jos saatavilla

Jos siivilä on tarkoitettu suojaamaan tiettyä pumppua, ohjausventtiiliä, mittaria tai lämmönvaihdinta, laitetietojen ja vaaditun suodatustason antaminen voi auttaa määrittämään sopivan kokoonpanon.

Usein kysytyt kysymykset

Lähetä kyselytaiOta yhteyttä Shangtai Valveenapua Y-tyypin siivilä valinnassa, teknisissä tiedoissa, projektivaatimuksissa ja tarjouksessa.
