3PC Ball Valve 2000WOG ja ISO 5211 -jalusta toimilaitteelle

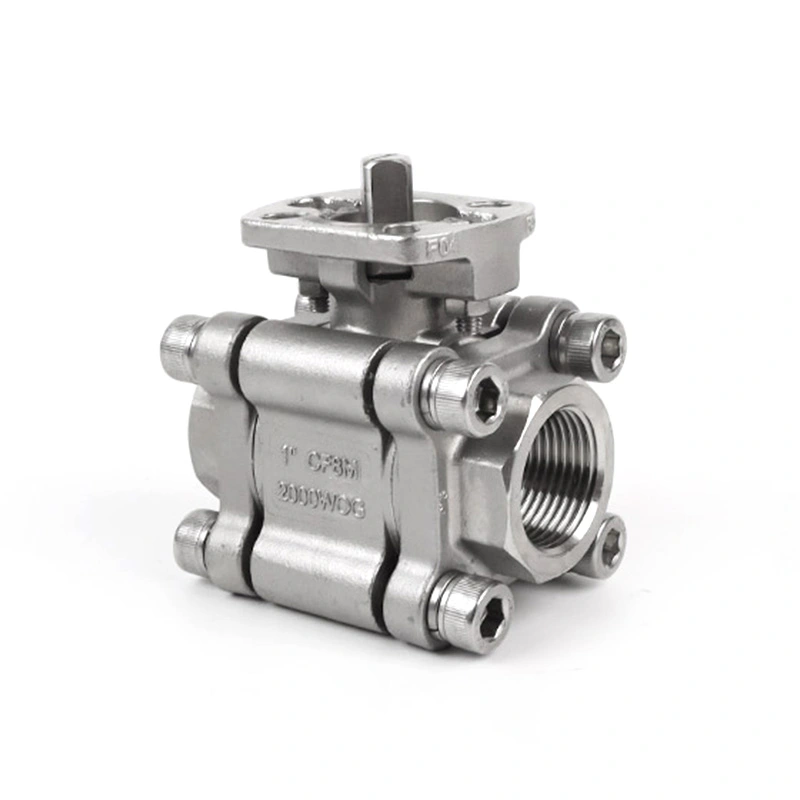

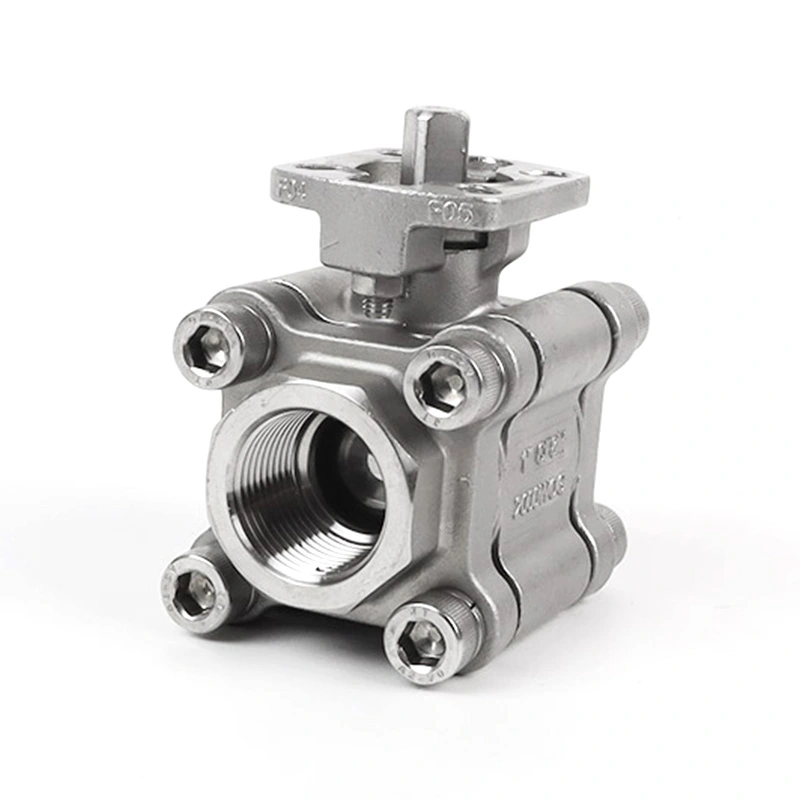

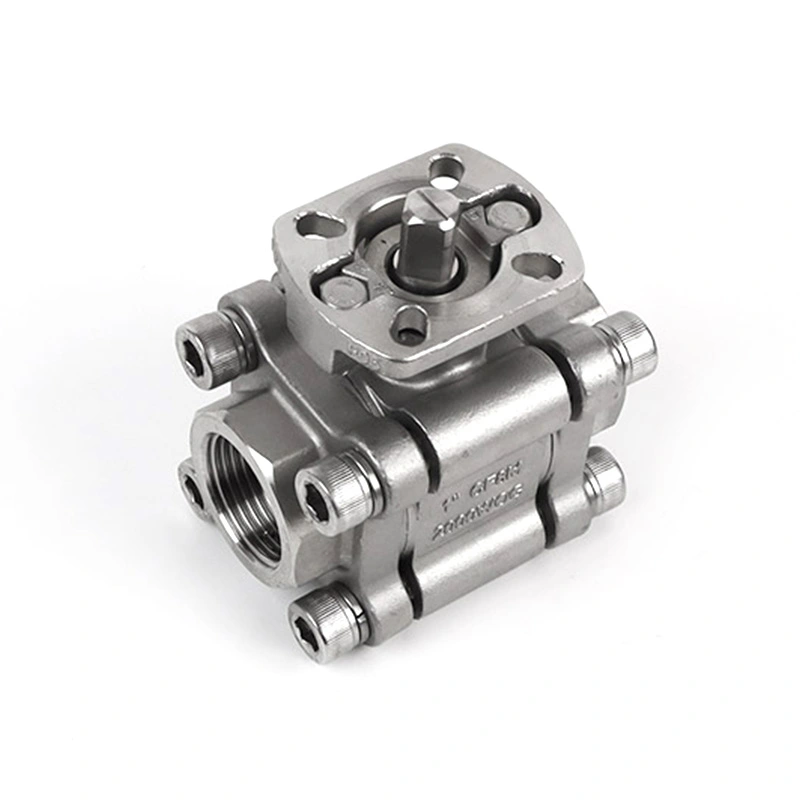

Shangtai 3PC Ball Valve 2000WOG ja ISO 5211 Base for Actuator on kolmiosainen ruostumattomasta teräksestä valmistettu palloventtiili, joka on suunniteltu manuaaliseen tai automaattiseen on-off-huoltoon. Venttiili käyttää 316 ruostumattomasta teräksestä valmistettua runkoa, kuulaa ja karaa sekä ISO 5211 -asennusalusta toimilaitteen asennukseen. Se on saatavana NPT- ja BSP-kierreliitännöillä, ja se voidaan konfiguroida erilaisiin teollisiin tietovälineisiin ja käyttöolosuhteisiin.

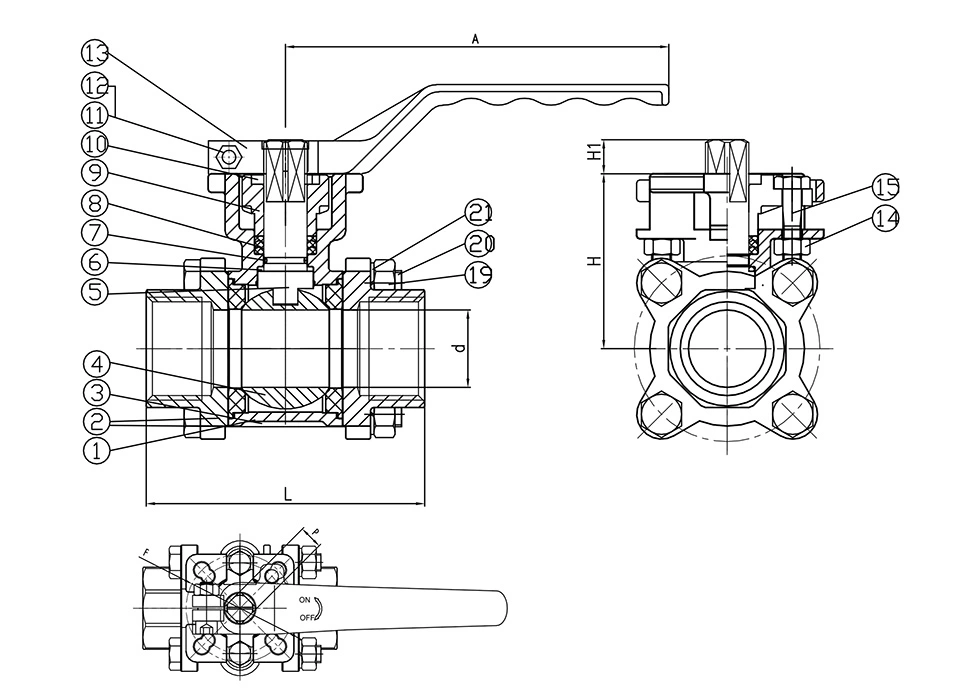

Päämitat

Yleiset mitat:

Toimilaitteen asennus

3PC Ball Valve 2000WOG, jossa on ISO 5211 -jalusta toimilaitteelle, on konfiguroitu ISO 5211 -asennusalustalla toimilaitteen asennusta varten. Yleisessä mittataulukossa esitettyjä asennusmittoja, mukaan lukien F ja P, voidaan käyttää toimilaitteen yhteensopivuuden tarkistamiseen. Tarvittava toimilaite tulee valita venttiilin koon, käyttömomentin ja järjestelmävaatimusten mukaan.

Kolmiosainen runko mahdollistaa pääsyn sisäisiin venttiilikomponentteihin, kun tarkastusta tai vaihtoa tarvitaan. Ruostumattomasta teräksestä valmistettu rakenne ja RPTFE-istuinkokoonpano voidaan valita yhteensopivien teollisten materiaalien ja käyttöolosuhteiden mukaan.

Sovellukset

Tätä venttiiliä voidaan käyttää on-off nesteen ohjaamiseen teollisuuden putkistojärjestelmissä, mukaan lukien vedenkäsittely, öljy- ja kaasuhuolto, kemiallinen käsittely, paineilma, laitteiden liukukiskot ja yleiset prosessiputket. Materiaalien yhteensopivuus tulee varmistaa runko-, istuin- ja tiivistemateriaalien perusteella ennen valintaa.

Automatisoiduissa järjestelmissä 3PC Ball Valve 2000WOG, jossa on ISO 5211 Base for Actuator, voidaan yhdistää sopivaan pneumaattiseen tai sähköiseen toimilaitteeseen vaaditun ohjaustavan ja käyttömomentin mukaan.

Käyttöön liittyvät varotoimet

1. Varmista ennen asennusta, että venttiilin paine- ja lämpötilaarvot sopivat todellisiin käyttöolosuhteisiin.

2. Tarkista toimilaitteen asennusmitat ja liitäntä ennen toimilaitteen valintaa.

3. Valitse venttiilin istukka, tiivisteet ja muut kostuneet osat työväliaineen ja lämpötilan mukaan.

4. Vältä iskuja tai liiallista ulkoista voimaa venttiilin runkoon, kahvaan ja kierreliitäntöihin.

5. Asennus, toimilaitteen asennus ja huolto tulee suorittaa soveltuvien venttiili- ja putkistomenettelyjen mukaisesti.

Toimitus & Pakkaus

Venttiilit pakataan aaltopahvilaatikoihin ja vanerikoteloihin vientiä varten. Pakkaustiedot voidaan säätää venttiilin koon, tilausmäärän ja kuljetusvaatimusten mukaan.

FAQ

1. Mikä on ISO 5211 -toimilaitteen pohjalla varustetun 3PC Ball Valve 2000WOG:n suurin käyttöpaine?

Luettelo maksimipaine on 1975 PSI. Sallittu käyttöpaine on vahvistettava venttiilin koon, lämpötilan, väliaineen ja sovellettavan paine-lämpötila-luokituksen mukaan.

2. Mikä on ISO 5211 -perustan tarkoitus?

ISO 5211 -jalusta tarjoaa standardoidun toimilaitteen asennusrajapinnan. Toimilaitteen koko ja asennusmitat tulee tarkistaa venttiilin F- ja P-mittojen kanssa ennen asennusta.

3. Mitä materiaaleja venttiilissä käytetään?

Pääkokoonpanossa käytetään CF8M:ää rungossa ja korkissa, 316:ta kuulassa ja varressa, RPTFE:tä istuimessa ja PTFE:tä, Vitonia ja 304 ruostumatonta terästä muille listatuille komponenteille.

4. Voidaanko venttiiliä käyttää pneumaattisten tai sähköisten toimilaitteiden kanssa?

Kyllä. Venttiili voidaan konfiguroida toimilaitteen toimintaa varten. Toimilaite tulee valita venttiilin koon, käyttömomentin, asennusliitännän ja ohjausvaatimusten mukaan.

5. Mitä liitäntästandardeja on saatavilla?

Listatut liitäntävaihtoehdot ovat NPT- ja BSP-kierrepäät. Soveltuva yhteys tulee vahvistaa tilauksen yhteydessä.

6. Voiko muita materiaaleja toimittaa?

Kyllä. Muita materiaaleja on saatavilla pyynnöstä vaaditun paineen, lämpötilan, väliaineen ja komponenttien kokoonpanon mukaan.
