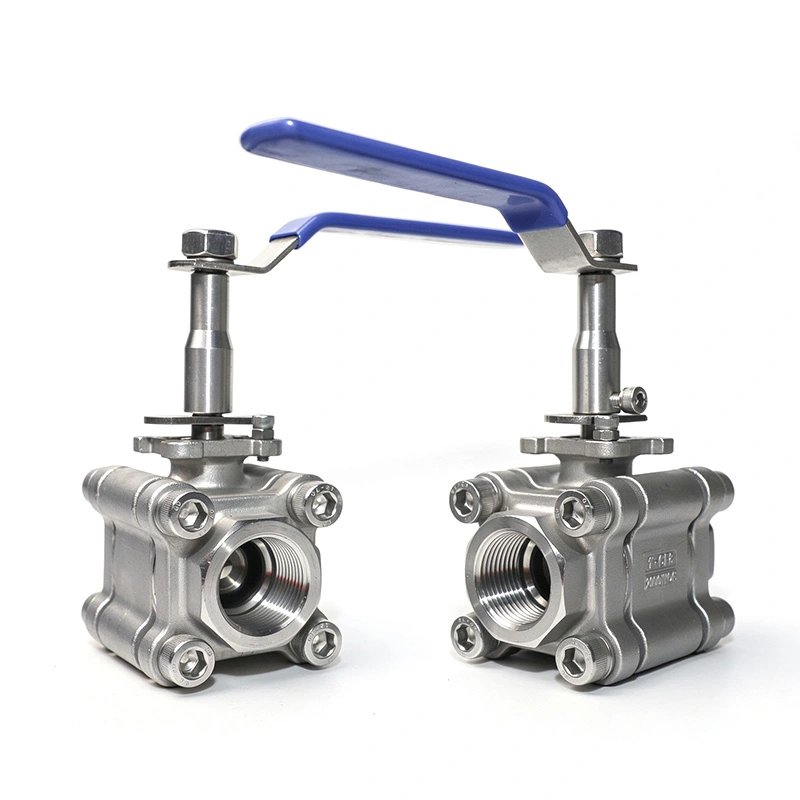

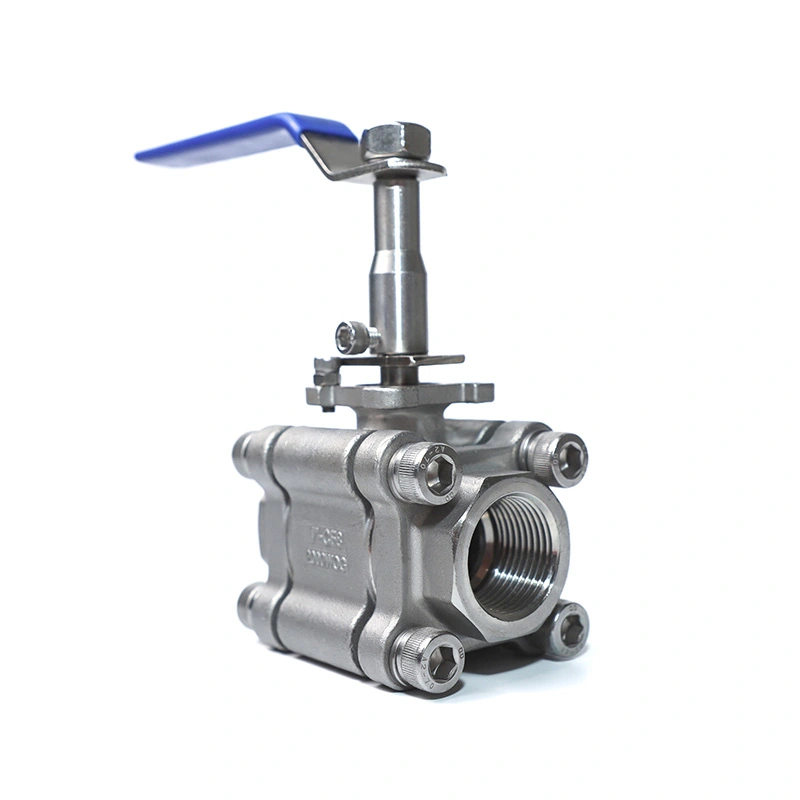

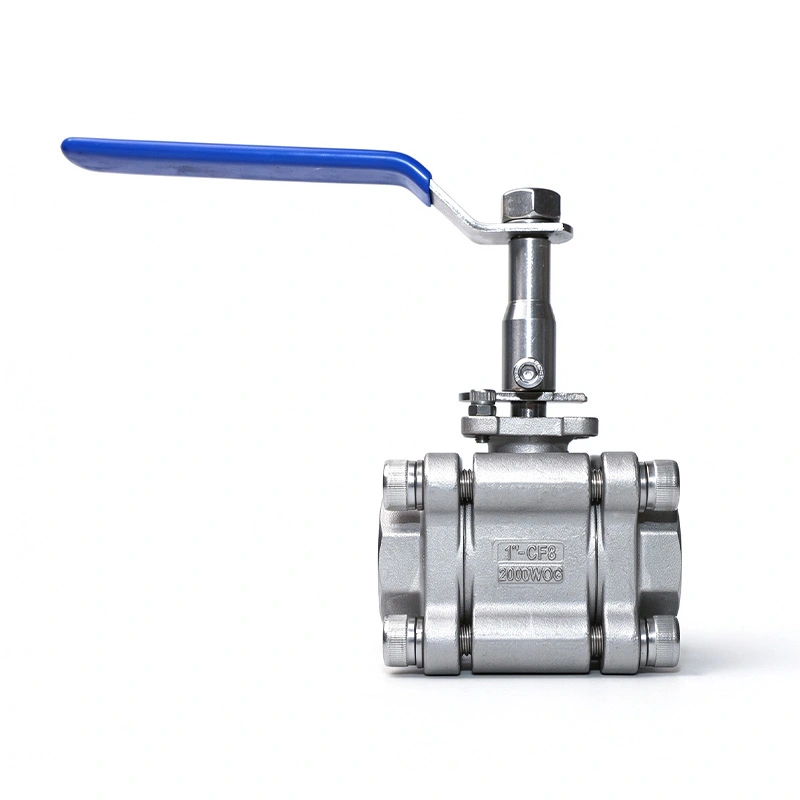

3PC ruostumattomasta teräksestä valmistettu kuulaventtiili 2000WOG, pidennetty varsi

3PC ruostumattomasta teräksestä valmistettu kuulaventtiili 2000WOG pidennetty varsi on suunniteltu eristettyihin putkiin, haudattuihin asennuksiin ja muihin sovelluksiin, joissa venttiilin toimintapistettä on laajennettava. Venttiili on valmistettu ruostumattomasta teräksestä 316 runko, pallo ja varsi, kolmiosainen rakenne ja NPT- tai BSP-kierreliitokset. Jatkettu varsi mahdollistaa venttiiliä, jota käytetään erillään putkilinjan eristetystä tai haudatusta osasta.

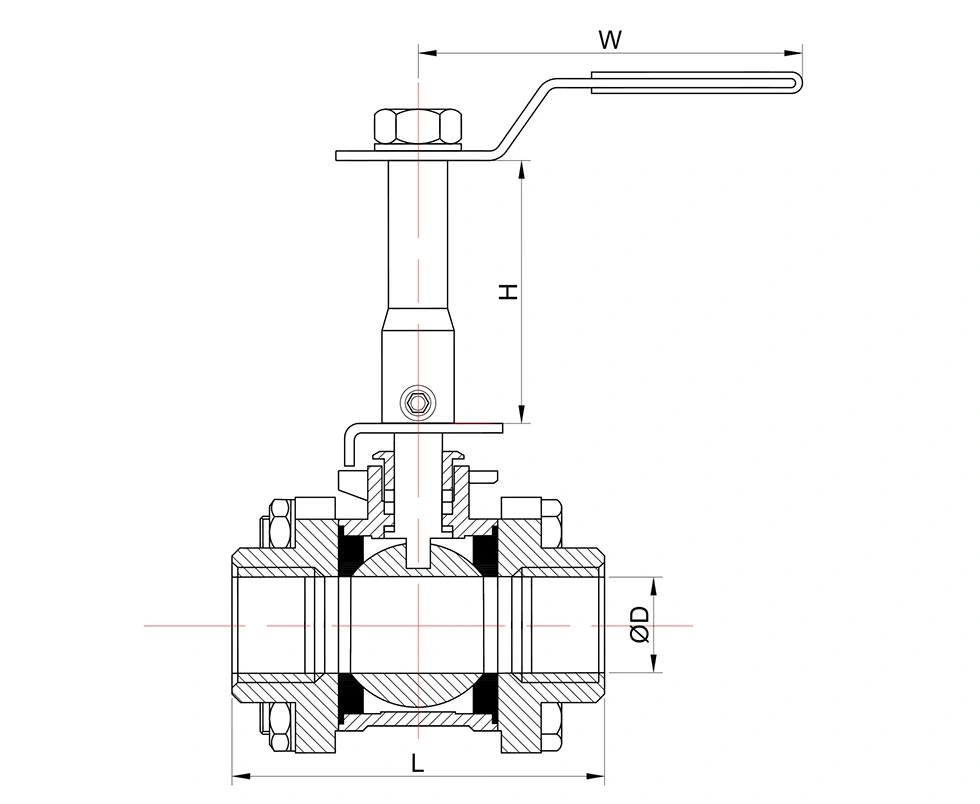

Päämitat

Yleiset mitat:

Tärkeimmät ominaisuudet

1. Jatkettu varsi eristetyille ja maahan upotetuille putkille

Jatkettu kara sijoittaa toimintapisteen putkilinjan liitosalueen yläpuolelle tai poispäin siitä. Tämä kokoonpano on hyödyllinen, kun putken eristys, maanalainen asennus tai rajoitettu pääsy vaikeuttaa vakiovarren käyttöä. Varressa on myös painehuoltoon puhalluksenestorakenne.

2. 316 ruostumaton teräsrakenne

Runko on valmistettu ASTM A351 CF8M ruostumattomasta teräksestä, kun taas kuula ja varsi ovat ASTM A182 F316. Nämä materiaalit tarjoavat korroosionkestävyyden yhteensopiviin vesi-, öljy-, kaasu- ja teollisuusnestesovelluksiin. RPTFE-istuin on määritetty luetellulle lämpötila-alueelle ja käyttöolosuhteille.

3. Kolmiosainen runko

Kolmiosainen runko mahdollistaa pääsyn sisäisiin komponentteihin tarkastusta ja huoltoa varten. Venttiili voi olla puretaan, kun istuin, tiivisteet tai muut sisäiset osat on tarkistettava tai vaihdettava, mikä on hyödyllistä asennettujen putkistojen huolto.

4. 2000WOG paineluokitus

3PC ruostumattomasta teräksestä valmistettu kuulaventtiili 2000WOG, pidennetty varsi on suunniteltu korkeapaineiseen on-off-nesteen ohjaukseen. tuotetiedoissa mainittu maksimipaine 1975 PSI. Sovellettava työpaine on vahvistettava venttiilin koon, lämpötilan, väliaineen ja asiaankuuluvan paine-lämpötilaluokituksen mukaan.

Standardit ja laadunvalvonta

Venttiili on valmistettu ISO 17292/API 608 vaatimusten mukaisesti, ja paine-lämpötila-arvot on viitattu ASME B16.34 ja testaus ja tarkastus API 598 mukaisesti. Tuotantotarkastus sisältää saapuvan materiaalin tarkastukset, painetestaukset, tiivistystestit ja valmiin venttiilin tarkastus.

ISO 9001- ja CE-dokumentaatio on saatavilla soveltuville venttiilikokoonpanoille. Materiaalitestausraportit voivat myös olla toimitetaan tilaus- ja dokumentaatiovaatimusten mukaisesti.

Sovellukset

3PC ruostumattomasta teräksestä valmistettua kuulaventtiiliä 2000WOG, pidennetty varsi voidaan käyttää putkijärjestelmissä, joissa pidennetty venttiili tarvitaan toimintaa, mukaan lukien eristetyt prosessilinjat, haudatut putkistot, vedenkäsittely, öljy- ja kaasujärjestelmät, kemiallinen käsittely ja yleinen teollinen nesteiden valvonta.

Tarkista ennen valintaa putkilinjan väliaine, käyttöpaine, lämpötila, liitäntästandardi ja saatavilla oleva asennustilaa. Materiaalien yhteensopivuus tulee myös varmistaa rungon, pallon, varren ja istuimen osalta.

FAQ

1. Mihin pidennettyä vartta käytetään?

Jatkettua karaa käytetään eristetyissä putkistoissa, haudattuissa asennuksissa ja muissa paikoissa, joissa venttiili käyttöpiste on sijoitettava poispäin putkiliitännästä. Se tarjoaa pääsyn venttiiliin ilman poistamalla ympäröivä eristys tai paljastamalla haudattu putkilinjan osa.

2. Mitä materiaaleja venttiilissä käytetään?

Runko on ASTM A351 CF8M (316), kun taas kuula ja varsi ovat ASTM A182 F316. Vakioistuin on RPTFE (PTFE+15 %fv). Muut materiaalit ovat saatavilla vaadittujen palveluehtojen mukaisesti.

3. Mitä paine- ja lämpötila-aluetta venttiili tukee?

Tuotetiedoissa luetellaan maksimipaine 1975 PSI ja lämpötila-alue -25 ℃ - 150 ℃. Todellinen sallittu paine riippuu venttiilin koosta, lämpötilasta, väliaineesta ja sovellettavasta paine-lämpötila-arvosta.

4. Mitä kierreliitäntöjä on saatavilla?

Vakiokierreliitännät ovat NPT ja BSP. Muista liitäntävaatimuksista voidaan keskustella putkilinjan erittely.

5. Voidaanko materiaalia ja tiivistekomponentteja räätälöidä?

Kyllä. Muita runko-, pallo-, varsi-, istukka- ja tiivistemateriaaleja voidaan toimittaa käyttöaineen, paineen mukaan ja lämpötilavaatimukset.

6. Mitä asiakirjoja on saatavilla?

Sovellettava tuotedokumentaatio voi sisältää materiaalitestausraportteja, tarkastuspöytäkirjoja ja ISO 9001 tai CE venttiilikokoonpanon dokumentaatio.

7. Miten venttiili pakataan vientiä varten?

Venttiilit pakataan aaltopahvilaatikoihin ja vanerikoteloihin vientiä varten. Pakkaus on säädettävissä venttiilin koon, tilausmäärän ja kuljetusvaatimusten mukaan.
