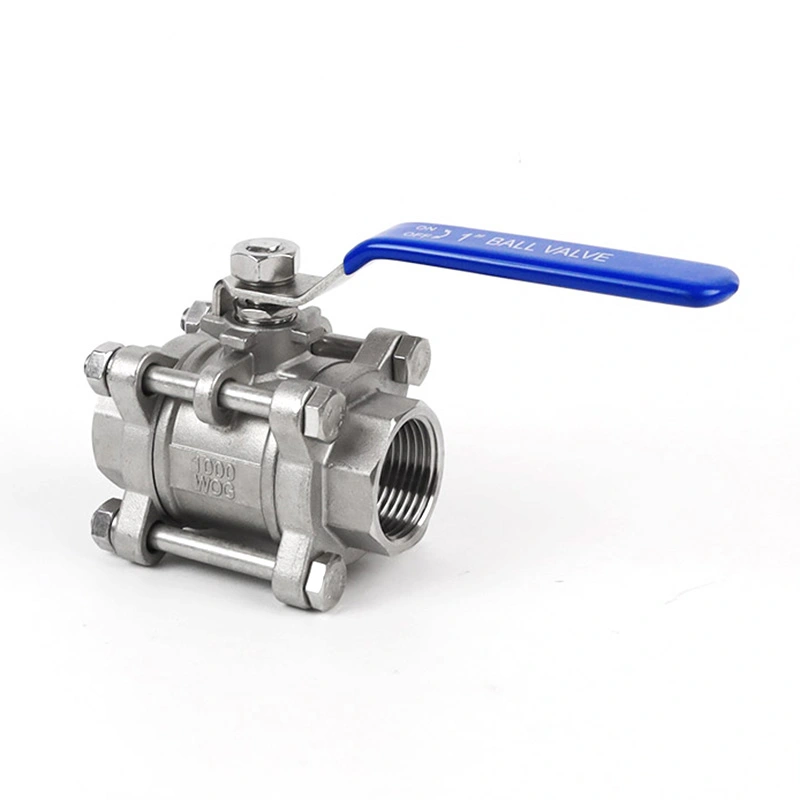

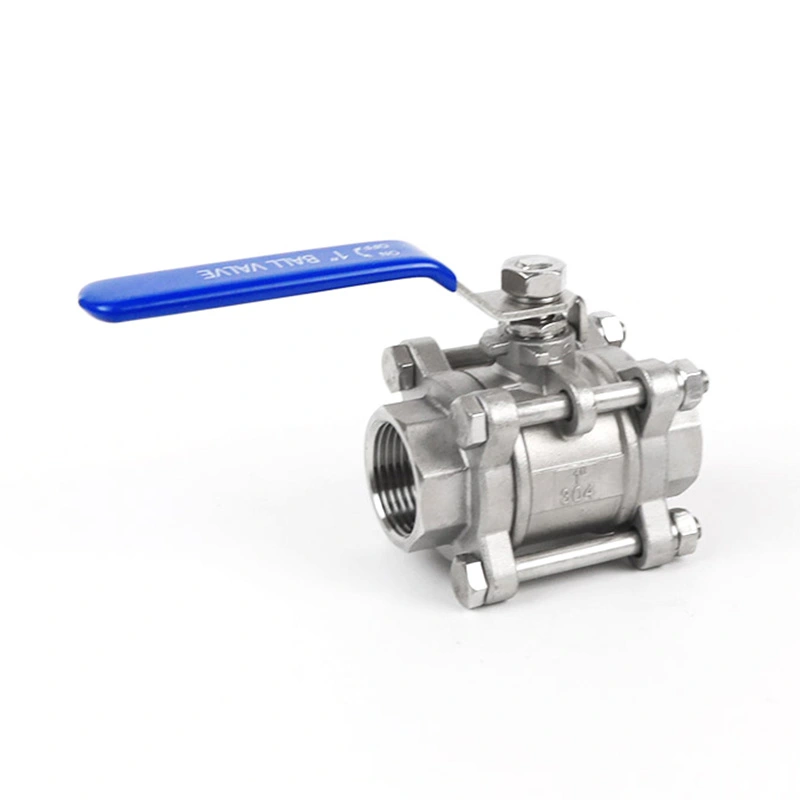

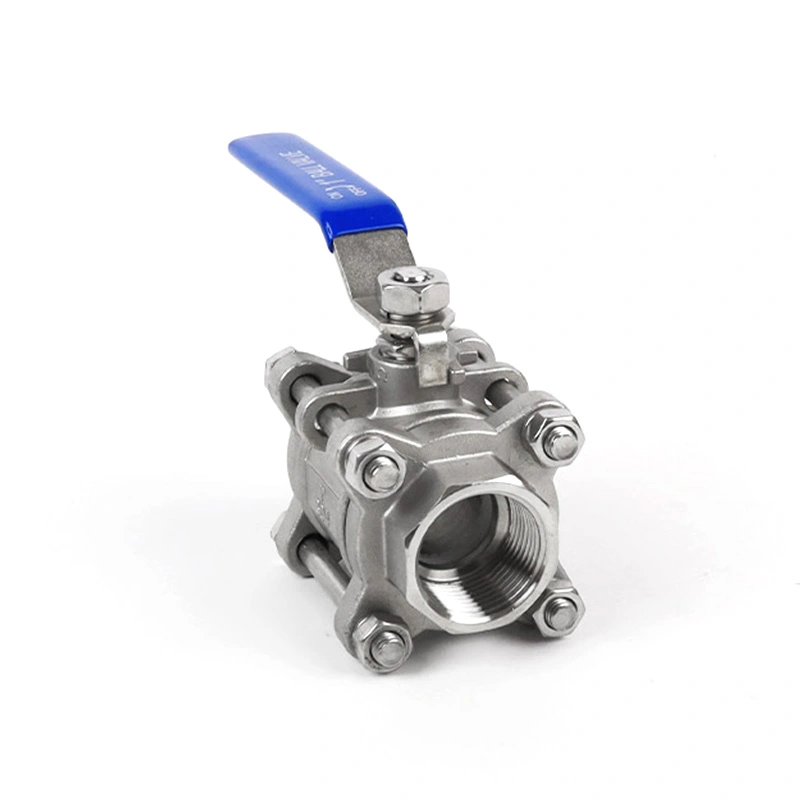

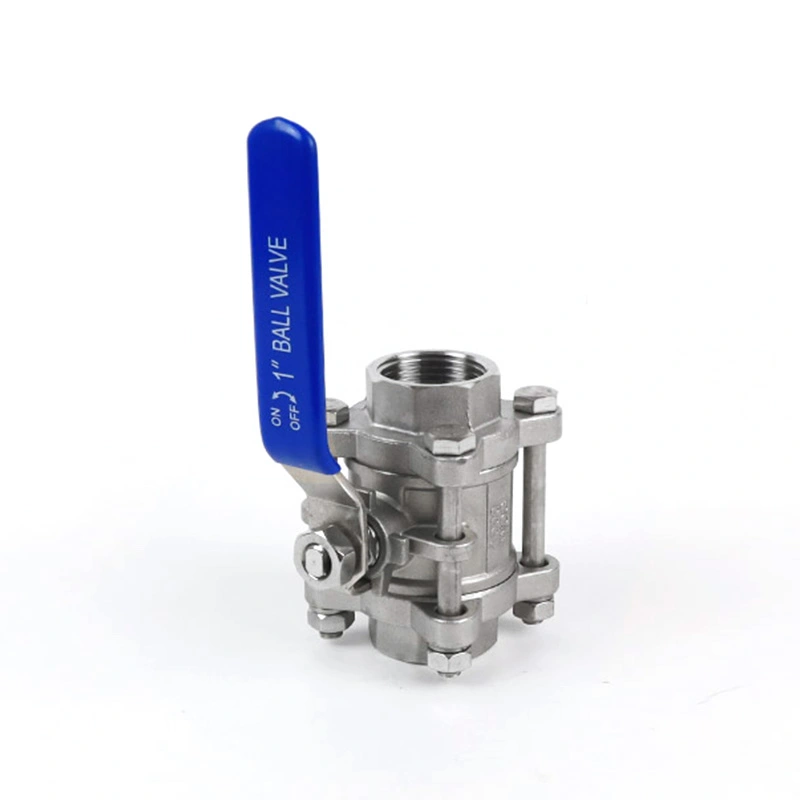

3PC Heavy Duty -palloventtiili lukituslaitteella

Shangtai 3PC Heavy Duty Ball Valve lukituslaitteella on suunniteltu teollisuusputkijärjestelmiin, jotka vaativat turvallisen sulkemisen ja ohjatun manuaalisen käytön. Kolmiosainen rakenne mahdollistaa pääsyn sisäisiin komponentteihin huoltoa varten, kun taas lukittava kahva auttaa estämään venttiilin tahattoman käytön. Erilaisia ​​istukka-, tiiviste-, paine- ja lämpötilakonfiguraatioita voidaan tarjota työväliaineen ja sovellusvaatimusten mukaan.

Edut

1. Kestävä kolmiosainen rakenne

Vahvistettu kolmiosainen runko on suunniteltu teollisuuden putkistohuoltoon, jossa vaaditaan vankka venttiilirakenne. Kolmiosainen rakenne mahdollistaa myös venttiilin avaamisen tarkastusta tai huoltoa varten ilman, että koko venttiilin runkoa irrotetaan putkistosta.

2. Lukittava kahva ohjattua käyttöä varten

Integroitu lukituslaite auttaa pitämään kahvan valitussa venttiiliasennossa ja vähentää tahattoman tai luvattoman käytön riskiä. Tämä ominaisuus on hyödyllinen teollisuusjärjestelmissä, joissa venttiilin asentoa on säädettävä käytön tai huollon aikana.

3. Anti-Blowout Stem Design

Varsi on sisäisesti kiinnitetty, mikä auttaa estämään varren irtoamisen, kun venttiili on paineen alaisena. Tämä rakenne tarjoaa lisäturvaominaisuuden teolliseen on/off-palveluun.

4. Ruostumattoman teräksen materiaalivaihtoehdot

Vakiomateriaalikokoonpano sisältää SS316- ja SS304-vaihtoehdot rungolle, pallolle, varrelle ja muille komponenteille. PTFE:tä käytetään pallon istukassa, kitkarenkaassa ja varren tiivisteessä luetellussa kokoonpanossa. Materiaalin valinta tulee sovittaa työväliaineen, paineen ja lämpötilan mukaan.

5. Paine- ja lämpötilakyky

Venttiilin paineluokka on CL150, maksimipaine 540 PSI ja lämpötila-alue -25 ℃ - 150 ℃ luetellun konfiguraation mukaan. Todellinen sallittu työpaine tulee tarkistaa sovellettavien paine-lämpötilaolosuhteiden suhteen ennen valintaa.

6. Tehdasvalmistus ja laadunvalvonta

Shangtai hoitaa venttiilituotannon, koneistuksen, kokoonpanon, tarkastuksen ja painetestauksen tehtaalla. Materiaalidokumentaatio ja sovellettavat CE- ja ISO 9001 -sertifikaatit voidaan toimittaa tuote- ja tilausvaatimusten mukaan.

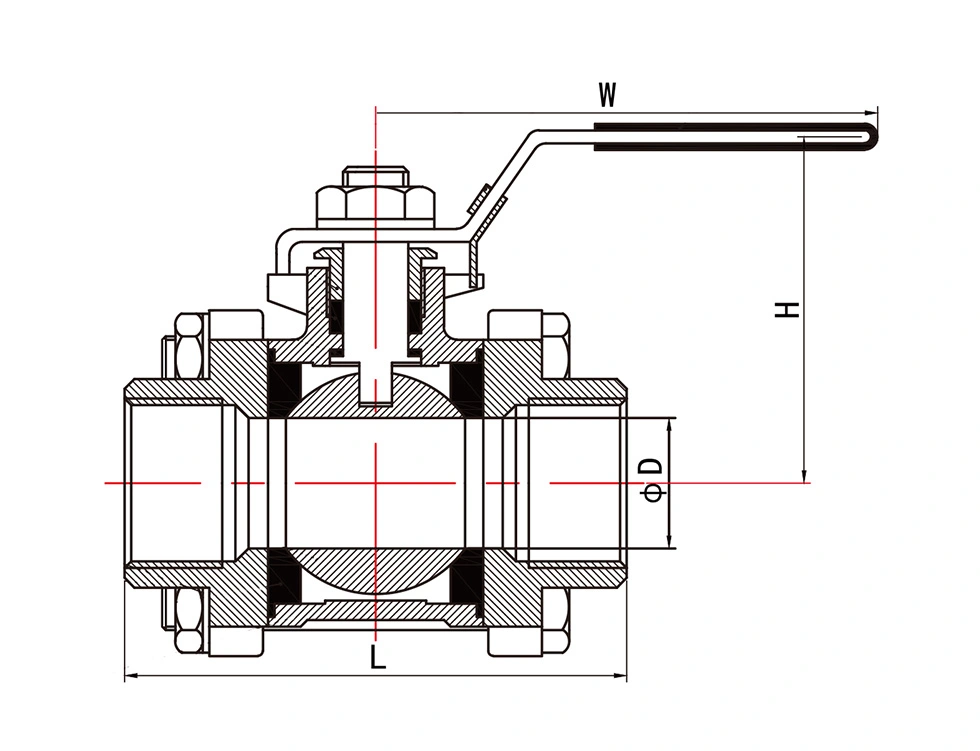

Päämitat

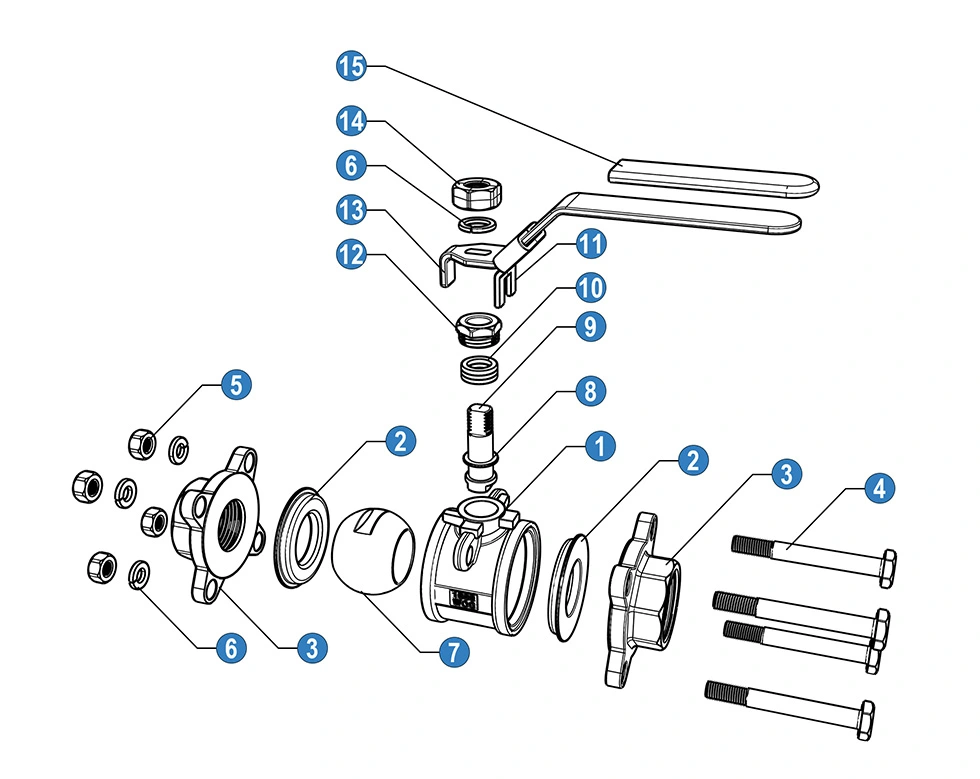

Materiaalit ja komponentit

* N: Kierteenpäät ANSI B 2.1 NPT:n mukaisesti

* B: Kierteenpäät BS21 BSP:n mukaan

Yleiset mitat

Kv arvot

Kv (m3/h) = veden virtausmäärä kuutiometreinä tunnissa, joka aiheuttaa 1 baarin painehäviön venttiilissä.

Sovellukset

Lukituslaitteella varustettu 3PC Heavy Duty -palloventtiili soveltuu teollisuusputki- ja laitesovelluksiin, joissa vaaditaan manuaalista sulkemista ja ohjattua venttiilin toimintaa, mukaan lukien:

Öljy ja kaasu

Kemiallinen käsittely

Petrokemian tehtaat

Vedenkäsittely

Sähkö- ja sähköjärjestelmät

LVI- ja teollisuusputket

Paineilmajärjestelmät

Meri- ja laivanrakennus

FAQ

1. Mikä on 3PC Heavy Duty -palloventtiili, jossa on lukituslaite?

Se on kolmiosainen palloventtiili, joka on suunniteltu teolliseen on/off-huoltoon ja varustettu kahvassa olevalla lukituslaitteella. Kolmiosainen rakenne mahdollistaa pääsyn sisäisiin venttiilikomponentteihin tarkastusta ja huoltoa varten.

2. Mikä on lukituslaitteen tarkoitus?

Lukituslaite auttaa kiinnittämään kahvan valittuun auki- tai kiinniasentoon ja vähentää venttiilin tahattoman käytön mahdollisuutta normaalin huollon tai huollon aikana.

3. Mitä painetta ja lämpötilaa tämä venttiili kestää?

Luettelossa olevan kokoonpanon paineluokka on CL150, maksimipaine 540 PSI ja lämpötila-alue -25 ℃ - 150 ℃. Todellinen sallittu paine tulee vahvistaa venttiilin koon, lämpötilan, väliaineen ja sovellettavan paine-lämpötila-luokituksen mukaan.

4. Mitä materiaaleja on saatavilla?

Luettelossa on käytetty SS316- ja SS304-komponentteja, ja PTFE:tä käytetään pallon istukassa, kitkarenkaassa ja varren tiivisteessä. Muita materiaalivaihtoehtoja voi olla saatavana käyttövälineen ja sovelluksen vaatimusten mukaan.

5. Mitä liitäntästandardeja on saatavilla?

Venttiili on saatavana NPT- ja BSP-kierrepäillä. NPT-kierteenpäät noudattavat ANSI B 2.1 NPT:tä, kun taas BSP-kierteenpäät noudattavat BS21 BSP:tä toimitettujen eritelmien mukaisesti.

6. Mikä on palloventtiilin Kv-arvo?

Kv ilmaisee veden virtausnopeuden kuutiometreinä tunnissa, joka aiheuttaa 1 baarin painehäviön venttiilin yli. Lueteltuja Kv-arvoja voidaan käyttää viitteenä arvioitaessa eri venttiilikokojen virtauskapasiteettia.

7. Voidaanko venttiili räätälöidä eri sovelluksiin?

Kyllä. Shangtai voi keskustella erilaisista runko-, istuin-, tiiviste-, paine-, lämpötila-, liitos- ja materiaalikokoonpanoista työväliaineen ja sovellusvaatimusten mukaan. Muut materiaalit ovat saatavilla pyynnöstä.

8. Mitä standardeja venttiilissä käytetään?

Mukana toimitetussa spesifikaatiossa viitataan ASME B16.34:ään suunnittelussa ja valmistuksessa sekä paine-lämpötilaluokissa, kun taas API 598:aa käytetään testaamiseen ja tarkastukseen. Sovellettava standardi tulee vahvistaa tietylle venttiilikokoonpanolle ja tilaukselle.

9. Voidaanko materiaali- ja laatuasiakirjoja toimittaa?

Kyllä. Materiaalidokumentaatio ja sovellettavat CE- ja ISO 9001 -sertifikaatit voidaan toimittaa tuotekokoonpanon ja tilausvaatimusten mukaan.

10. Onko Shangtai valmistaja?

Kyllä. Shangtai valmistaa venttiiliä ja hallinnoi tuotantoa, koneistusta, kokoonpanoa, tarkastusta ja niihin liittyviä toimitusprosesseja Wenzhoun tehtaalla Kiinassa.
