Tekninen näkemys: 2000 WOG:n 2-osainen High Platform -palloventtiili - Suunnitteluominaisuudet ja sovellusympäristöt

Kaupungin kaasunpaineen säätöaseman keskipaineiset poistoputket toimivat 4,0 MPa:n suunnittelupaineella. Järjestelmä vaatii integroinnin SCADA-järjestelmään kaukolähetystä ja hätäpysäytystä varten. Venttiilien on tarjottava nolla ulkoista vuotoa, pitkät huoltovapaat jaksot ja tuettava linjahuoltoa, jotta alueen kaasuntoimitus ei häiriinny.

Valittiin 2000 WOG 2-osaisia ​​korkeatasoisia palloventtiilejä CF8 (304 ruostumaton teräs), joissa on NPT-kierrepäät ja RPTFE-vahvisteiset istukat, jotka on varustettu suoraan asennetuilla räjähdyssuojatuilla sähkötoimilaitteilla. Venttiilin paineluokitus ylittää huomattavasti todellisen käyttöpaineen.

• Venttiilin runko ja tiivisteet toimivat pitkäaikaisissa vähärasitusolosuhteissa, mikä vähentää huomattavasti tiivisteen virumista. Käyttöikä pitenee yli50 %verrattuna tavallisiin PN40 palloventtiileihin.

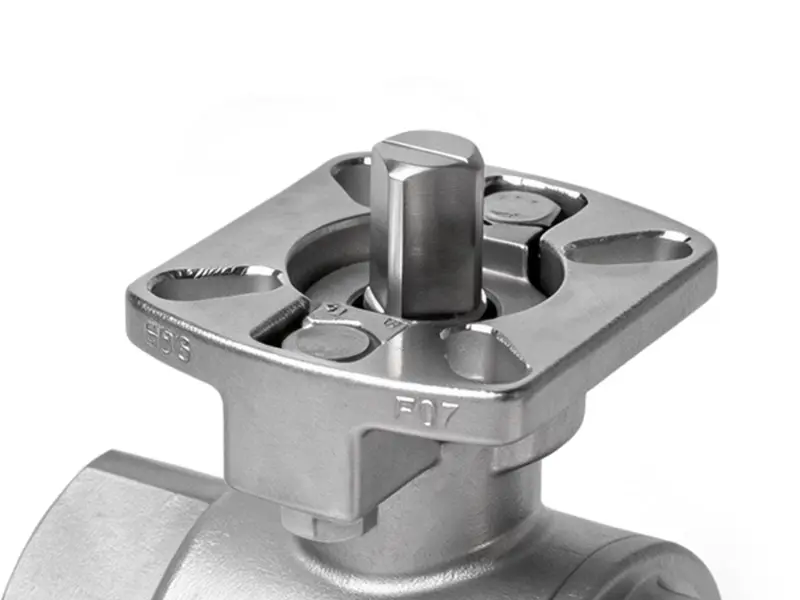

• ISO 5211 -standardin mukainen korkea alusta mahdollistaa toimilaitteen suoran asennuksen ilman sovittimen kiinnikkeitä, mikä lyhentää asennusaikaa30 %ja korkeamman koaksiaalisuuden varmistaminen vakaan kaukosäätimen tarkkuuden takaamiseksi.

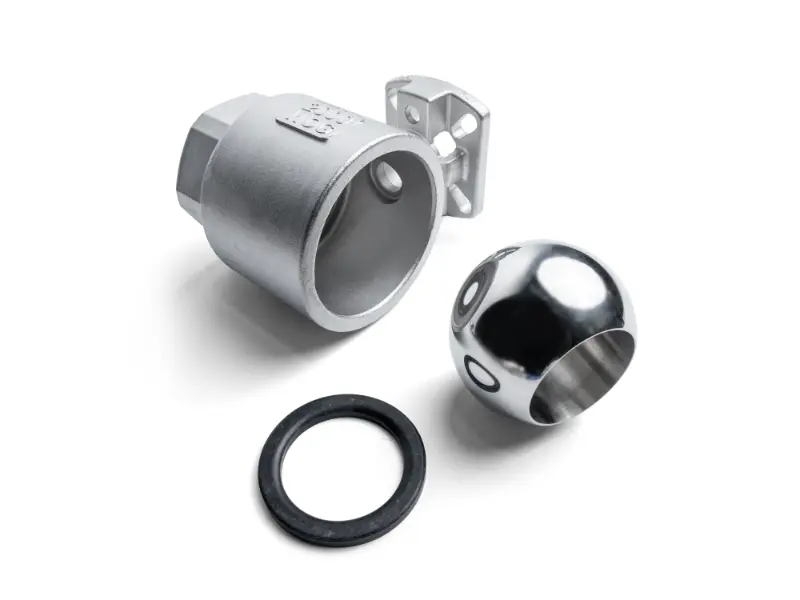

• 2-osainen jaettu runkorakenne tukee linjassa tapahtuvaa purkamista ja tiivisteen vaihtoa ilman putkilinjan leikkaamista, mikä vähentää piirin kunnossapitoseisokkeja70 %.
• Kelluva pallon kaksisuuntainen tiivisterakenne ei sisällä ulkoista vuotoa, mikä varmistaa turvallisen kaasunsiirron ja täyttää kaupunkikaasun suunnitteluvaatimukset.

Suuren jalostamon kiertävän jäähdytysvesijärjestelmän korkeapainehaara toimii 2,5 MPa:n paineella, ja putkistossa on ajoittainen vesivasaraiskuja. Alkuperäisissä standardinmukaisissa PN25-palloventtiileissä esiintyi usein tiivistevuotoja ja rungon muodonmuutoksia, ja ne vaativat putkistojen leikkausta huoltoa varten, mikä aiheutti tuotannon seisokkeja.

Korvattu 2000 WOG:n 2-osaisilla korkean alustan palloventtiileillä, jotka on valmistettu WCB-hiiliteräksestä, joissa on täydet virtausreitit ja pariksi pneumaattiset toimilaitteet ohjelmoitua päälle/pois-ohjausta varten.

• 2000 WOG:n raskas venttiilirunko tarjoaa paljon paremman vesivasaran kestävyyden kuin tavalliset PN25-venttiilit ja kestää hetkellisen vesivasaran jopa10 MPailman rungon muodonmuutoksia tai tiivisteen rikkoutumista.
• Täysi porttirakenne luo painehäviön alle0,03 MPa, vähentää kiertovesipumpun kuormitusta5 %ja tuottaa merkittäviä pitkän aikavälin energiansäästöjä.
• Suoraan asennetut pneumaattiset toimilaitteet korkealle alustalle reagoivat alle1 sekunti, sopii usein ohjelmoituihin kytkentätoimintoihin.
• 2-osainen venttiilirunko mahdollistaa nopean purkamisen kalkin ja roskien puhdistamiseksi pallon ytimestä, mikä kaksinkertaistaa ylläpidon tehokkuuden ilman putkiston katkaisemista tai tuotannon pysäyttämistä.

Suuren kaupallisen kompleksin ruuvityyppiset vedenjäähdyttimet käyttävät R134a-kylmäainetta, ja päälinjat toimivat 1,8 MPa:lla. Venttiileiltä vaaditaan erinomainen tiivistyskyky kylmäainevuotojen estämiseksi, ja niiden on oltava yhteensopivia sähköisten toimilaitteiden kanssa ryhmäohjaukseen rakennusautomaatiojärjestelmän (BAS) kautta.

2000 WOG 2-osaiset korkeatasoiset palloventtiilit ruostumattomasta CF8-teräksestä erikoistuneilla kylmäainetiivisteillä ja suoraan asennetuilla kompakteilla sähkötoimilaitteilla.

• Korkeapaineluokiteltu venttiilirunko tarkalla tiivisteellä takaa nollan kylmäainevuotoja, mikä eliminoi jäähdytyskapasiteetin menetyksen ja ympäristöpäästöt.
• Standardoitu ISO 5211 korkean alustan liitäntä parantaa jäähdyttimen eräkokoonpanon tehokkuutta30 %. Toimilaitteet ovat yleisesti vaihdettavissa ilman mukautettuja sovittimia helpottamaan myynnin jälkeistä vaihtoa.
• 2-osainen rakenne helpottaa purkamista ja huoltoa jäähdyttimen huollon aikana vahingoittamatta putkistojen hitsejä, mikä vähentää ylläpitokustannuksia40 %.
• Paljon nimellisarvoa pienempi käyttöpaine hidastaa tiivisteen ikääntymistä merkittävästi ja pidentää huoltovapaata aikaväliä3 vuotta.

Päivittäisen kemian tehtaan pinta-aktiivisten aineiden raaka-aineen siirtolinja toimii 1,6 MPa:n paineella lievästi syövyttävällä väliaineella. Venttiilien on tuettava kauko-ohjausta, oltava helposti purettavia ja puhdistettavia ja täytettävä hygieniavaatimukset eränvaihdoille.

2000 WOG:n 2-osaiset korkeatasoiset palloventtiilit CF8M:stä (316 ruostumaton teräs), joissa on täydellinen porttirakenne, PTFE-istuimet ja räjähdyssuojatut pneumaattiset toimilaitteet.

• 316 ruostumattomasta teräksestä valmistettu runko kestää lievää korroosiota. Koko porttisuunnittelussa ei ole virtauksen kuolleita vyöhykkeitä, mikä vähentää materiaalin kertymistä ja heikkenemistä päivittäisten kemikaalien tuotannon hygieniavaatimusten täyttämiseksi.
• Pitkäaikainen vähärasituskäyttö vähäisissä olosuhteissa eliminoi väliaineen läpäisyriskin ja ristikontaminaation erien vaihtojen välillä.
• Suoraan asennetut räjähdyssuojatut pneumaattiset toimilaitteet ISO-korkealla alustalla täyttävät suoraan kemianteollisuuden räjähdyssuojausvaatimukset ilman lisämuutoksia.
• 2-osainen jaettu rakenne mahdollistaa nopean purkamisen sisäistä puhdistusta ja sterilointia varten, mikä lyhentää eränvaihdon puhdistusaikaa60 %.

Juomatuotannon korkean lämpötilan Clean-in-Place (CIP) -järjestelmä toimii 3,0 MPa:n paineella 80 °C:n alkalisilla puhdistusaineilla. Venttiilien on kestettävä lämpötilaa ja korroosiota, tiivistettävä luotettavasti, tuettava automaattista ohjelmanohjausta ja oltava elintarvikkeiden GMP-standardien mukaisia.

Elintarvikelaatuiset 2000 WOG 2-osaiset korkeatasoiset palloventtiilit ruostumattomasta CF8-teräksestä, joissa on RPTFE-vahvistetut korkean lämpötilan istuimet ja suoraan asennettavat saniteettiset pneumaattiset toimilaitteet.

• 3,0 MPa:n käyttöpaine on paljon alle 2000 WOG:n nimellisarvon, mikä tarjoaa runsaasti painereserviä jopa korkeissa lämpötiloissa ilman tiivisteen rikkoutumisen tai rungon muodonmuutoksen vaaraa.
• RPTFE-vahvistetut istuimet kestävät erinomaisesti lämpötiloja ja kemikaaleja, ja niillä on kaksinkertainen käyttöikä tavallisiin PTFE-istuimiin verrattuna, ja ne kestävät jatkuvan korkean lämpötilan puhdistusnesteiden hankaamisen.
• Korkean alustan suorakiinnitysrakenne ei luo hygieniakuolleita alueita toimilaitteen ja venttiilin rajapintaan, helppo puhdistaa ja desinfioida, täysin elintarviketeollisuuden GMP-sertifiointivaatimusten mukainen.
• 2-osainen venttiilirunko mahdollistaa nopean purkamisen sisäisen puhtauden tarkastusta varten ilman, että koko putkistoa irrotetaan, mikä yksinkertaistaa rutiinitarkastusta ja huoltoa.
