2 kpl palloventtiili lukituslaitteella
Shangtai Valve on palloventtiilivalmistaja Kiinassa, joka keskittyy teollisuusventtiilien suunnitteluun ja tuotantoon. Jos hankit 2PC-palloventtiilin lukituslaitteella Kiinasta, voimme tarjota venttiilikokoonpanot vaadittujen teknisten tietojen ja käyttöolosuhteiden perusteella.
Tähän mennessä Shangtai on työskennellyt yli 300 asiakkaan kanssa Euroopassa ja Amerikassa, mukaan lukien yli 50 pitkäaikaista asiakasta. Asiakaskuntamme kattaa erilaisia yrityksiä pienistä konepajoista teollisuuslaitoksiin.
Tuemme myös räätälöityjä venttiilivaatimuksia, mukaan lukien materiaalit, liitäntätyypit ja muut tuotetiedot.
Tähän mennessä Shangtai on työskennellyt yli 300 asiakkaan kanssa Euroopassa ja Amerikassa, mukaan lukien yli 50 pitkäaikaista asiakasta. Asiakaskuntamme kattaa erilaisia yrityksiä pienistä konepajoista teollisuuslaitoksiin.
Tuemme myös räätälöityjä venttiilivaatimuksia, mukaan lukien materiaalit, liitäntätyypit ja muut tuotetiedot.

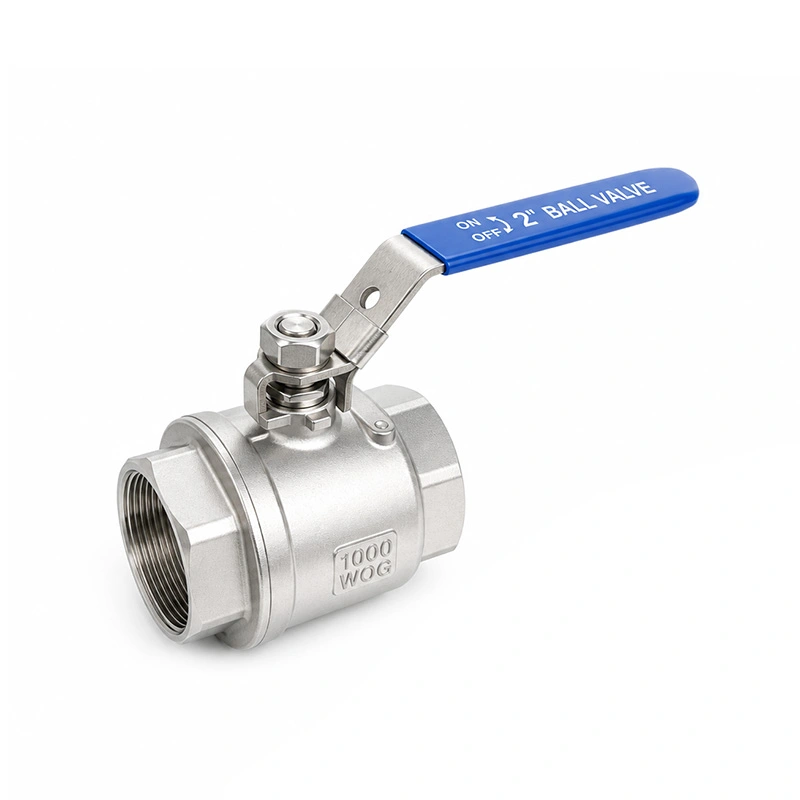

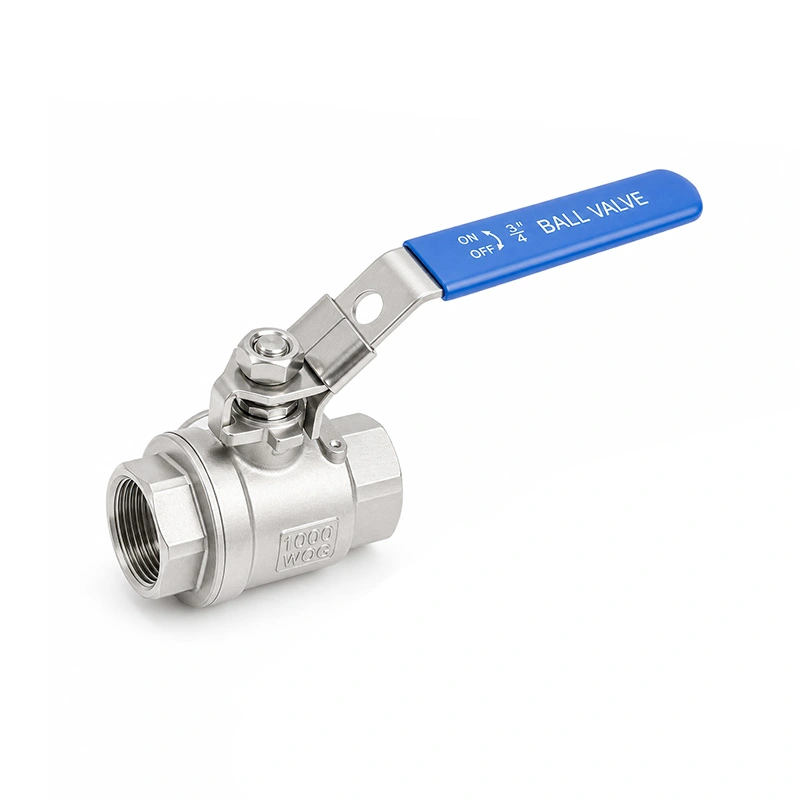

Lukituslaitteella varustetussa 2PC-palloventtiilissämme on tarkkuuskierresuunnittelu, joka helpottaa asennusta ja huoltoa sekä valmistusta se soveltuu työolosuhteisiin, joissa avautuu ja sulkeutuu usein, sekä kaikentyyppisiin teollisuuden nestejärjestelmiin. Kaksiosaisen jaetun rakenteen ansiosta sisäiset tiivisterenkaat ja muut varaosat voidaan vaihtaa yksitellen vaihtamatta koko venttiilirunkoa, pidentää käyttöikää ja alentaa käyttökustannuksia.

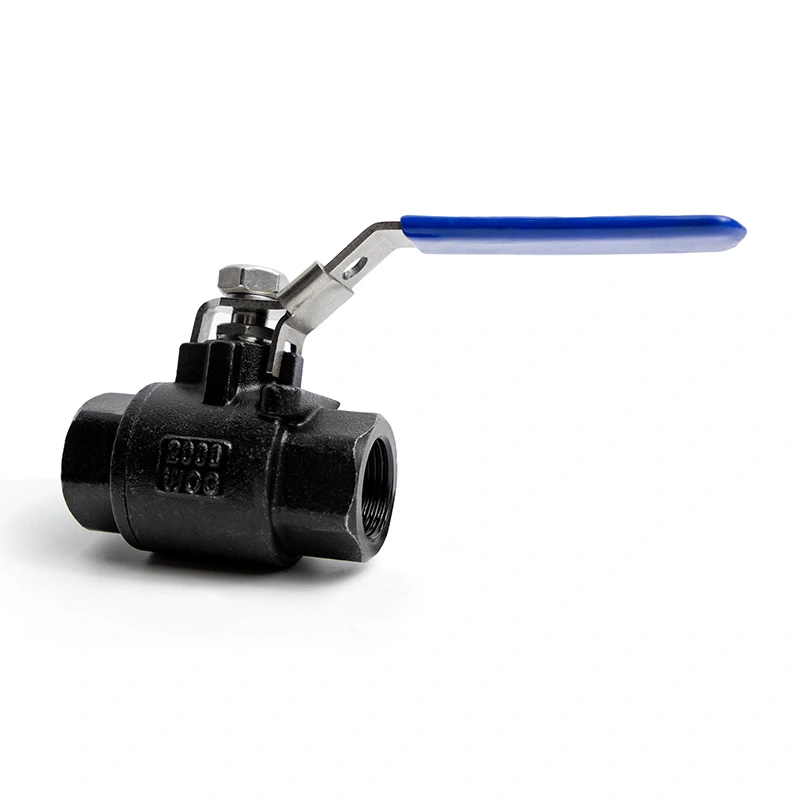

Tämä venttiili on varustettu integroidulla auki-kiinni -lukituslaitteella, joka estää tehokkaasti tahattoman käynnistyksen ja myöhemmät laitehäviöt toistuvissa jaksoissa, joten se on ihanteellinen komponentti putkistojen ohjaukseen. Toimitamme useita materiaalivaihtoehtoja, mukaan lukien 304 ruostumaton teräs, 316 ruostumaton teräs ja hiiliteräs, koot vaihtelevat 1/4 tuumasta 6 tuumaan vastaamaan putkilinjasi teknisiä tietoja.
Tällä 2-osaisella lukittavalla palloventtiilillä on kansainväliset sertifikaatit, mukaan lukien ISO9001 ja CE, jotka täyttävät täysin sinun tiukat laatustandardit.
Turvallisuus on suunnittelun ydinperiaatteemme, joka näkyy puhallusta estävässä varren rakenteessa. Jos etsit huippulaatua pariksi kustannuskilpailukyvyn ansiosta tämä venttiili on vilpitön suosituksemme.
Päämitat
| Koko | 1/4 tuumaa - 6 tuumaa |
| Paineluokka | CL150 |
| Lanka vakio | NPT, BSP |
| Max paine | 285 PSI |
| Suunnittelu- ja valmistusstandardit | ASME B16.34 |
| Testaus ja tarkastus | API598 |
| Erityinen muotoilu | Lukituslaite, puhalluksenestovarsi |
| Lämpötila-alue | -25 ℃ ~ 150 ℃ |
| Rungon materiaali | ASTM A351 CF8M (316) |
| Pallon materiaali | ASTM A182 F316 |
| Varren materiaali | ASTM A182 F316 |
| Istuimen materiaali | RPTFE(PTFE+15 %fv) |
| Vaihtoehdot | Muut materiaalit ovat saatavilla pyynnöstä. |

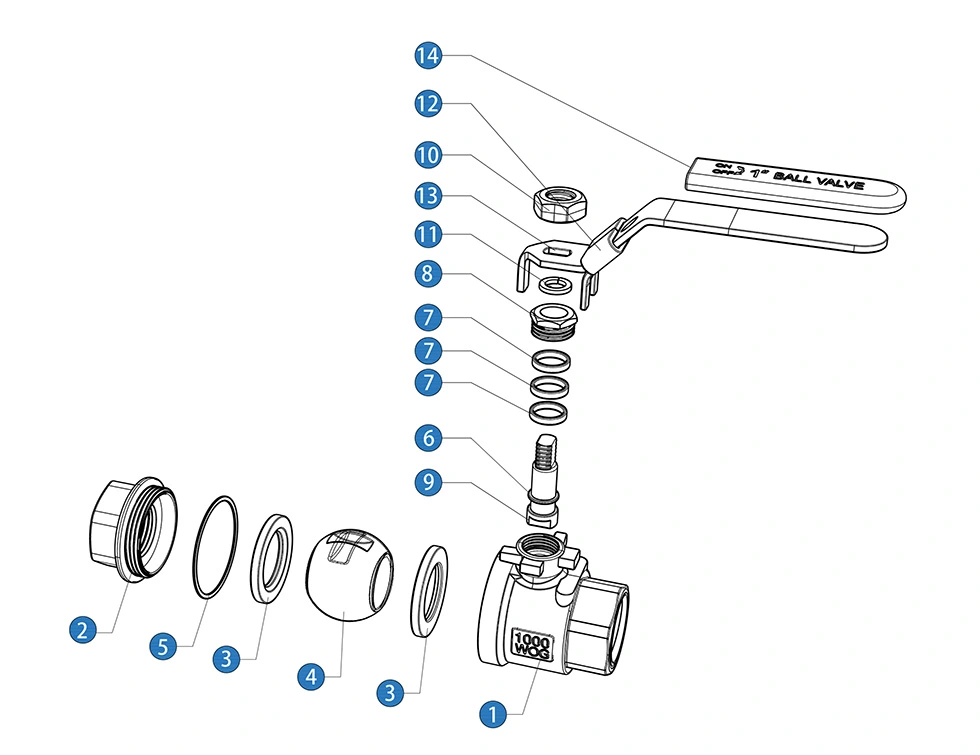

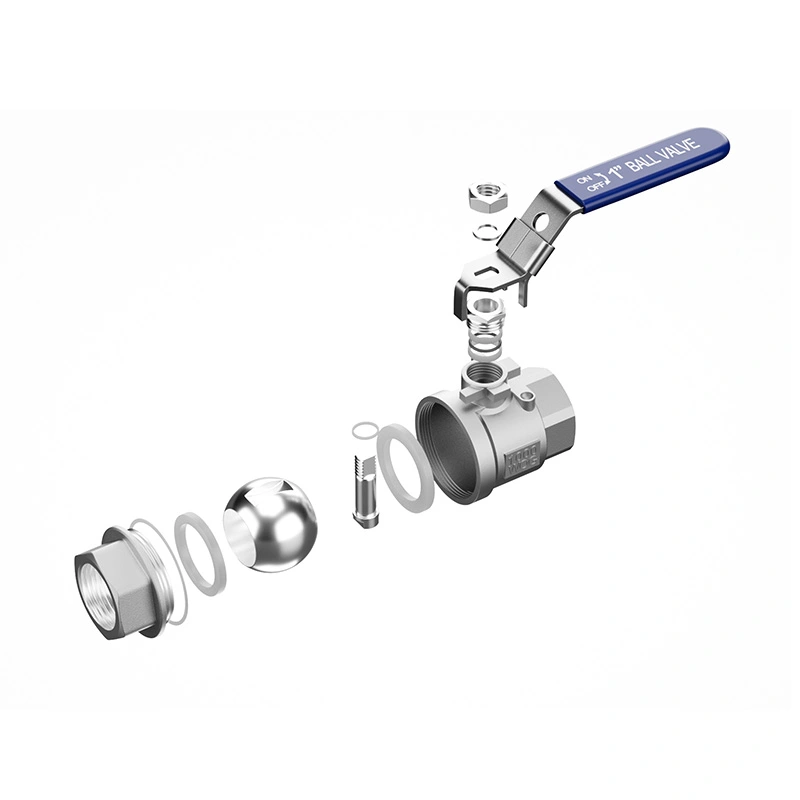

Tuoteparametrit
| Ei | Nimi | Materiaali (*N/B) | |
| 1 | Runko | SS 316 | SS 304 |
| 2 | Korkki | SS 316 | SS 304 |
| 3 | Pallotuoli | PTFE | PTFE |
| 4 | Pallo | SS 316 | SS 304 |
| 5 | Tiiviste | PTFE | PTFE |
| 6 | Kitkarengas | PTFE | PTFE |
| 7 | Varren pakkaus | PTFE | PTFE |
| 8 | Gland | SS 316 | SS 304 |
| 9 | Varsi | SS 316 | SS 304 |
| 10 | Mutteri | SS 304 | SS 304 |
| 11 | Jousipesuri | SS 304 | SS 304 |
| 12 | Lukituslaite | SS 304 | SS 304 |
| 13 | Kahva | SS | SS |
| 14 | Kahva Sleeve | PVC | PVC |
* N: Kierteenpäät ANSI B 2.1 NPT:n mukaisesti
* B: Kierteenpäät BS21 BSP:n mukaan

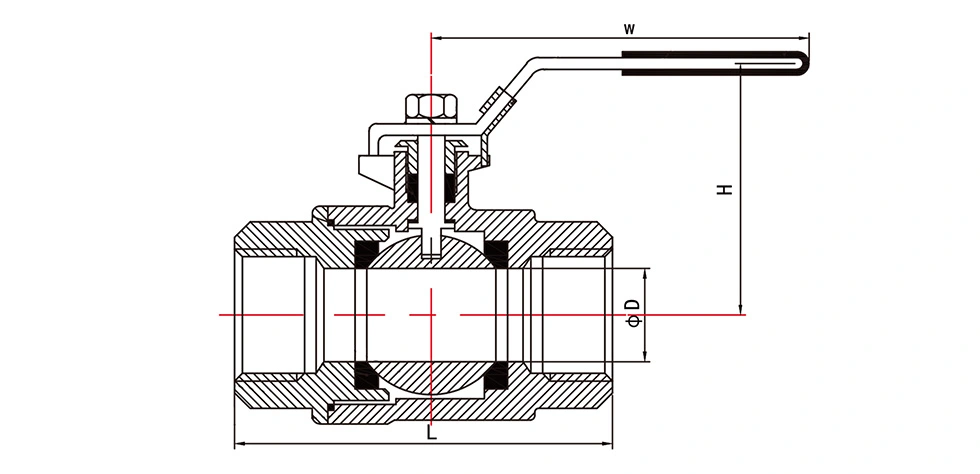

Yleiset mitat:
| Koko | Mitat (mm) | Paino (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv ARVOT
Kv (m3/h) = veden virtausmäärä kuutiometreinä tunnissa, joka aiheuttaa 1 baarin painehäviön venttiilissä
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Edut
Tämä palloventtiili sopii täydellisesti tuotantolinjoille, jotka sallivat lyhyen seisokkiajan rutiinihuoltoa varten.
2-osaisten lukittavien palloventtiilien edut 1-osaisiin palloventtiileihin verrattuna
Täysireikäinen rakenne tarjoaa minimoidun virtausvastuksen
Monipuoliset päätyliitäntävaihtoehdot, jotka sopivat monenlaisiin työolosuhteisiin
Saatavana korkeapaineluokan malleja, joissa on ylivoimainen maksimipainekapasiteetti
2-osaisten lukittavien palloventtiilien edut vs. 3-osaiset palloventtiilit
Suuret valmiit varastot ja lyhyemmät tuotannon läpimenoajat
Kilpailukykyisempi hinnoittelu joukkotukkutilauksille
Miksi valita Shangtai
Täydelliset sertifioinnit
Venttiilimme on valmistettu ASME B16.34 -standardien mukaisesti ja niillä on useita ydinsertifikaatteja, mukaan lukien ISO9001 ja CE.
Raskaampi tuotesuunnittelu
Venttiileissämme käytetään enemmän materiaalia ja paksumpia rungon seinämiä kuin monissa yleisissä markkinoilla olevissa tuotteissa.
Eipea vastaus
Tekninen henkilökuntamme on valmiustilassa 24 tuntia vuorokaudessa. Ota meihin yhteyttä milloin tahansa kiireellisissä asioissa.
Eipea maailmanlaajuinen toimitus
Lähetys järjestetään vasta, kun tuotanto on saatu päätökseen ja kaikki testit ovat asiaankuuluvien standardien mukaisia. Vakiintunut logistiikkajärjestelmä takaa nopeat toimitukset maailmanlaajuisesti.
FAQ
Mikä on tämän palloventtiilin suurin paine?
Maksimipaineluokitus on 6,3 MPa.
Mikä on tämän palloventtiilin suurin lämmönkestävyys?
Suurin lämpötilankesto on 280°C riippuen venttiilin materiaaleista ja käyttöolosuhteista.
Millaista pakkausta venttiileissä käytetään?
Jokainen venttiili on pakattu paksuun aallotettuun sisälaatikkoon, jonka ulkopakkauksena käytetään vanerikoteloa. suoja kuljetuksen aikana.
Voidaanko lukituslaitteella varustettu 2PC-palloventtiili asentaa pystysuoraan?
Kyllä. Palloventtiilit voidaan yleensä asentaa vaaka- tai pystysuoraan, mukaan lukien varsi ylöspäin tai alaspäin edellyttäen, että asennus sopii venttiiliin ja käyttöolosuhteisiin. Toimilaite tai kahva tulee myös olla käytettävissä.
Mikä on palloventtiilin puhalluksenestovarsi?
Putoamista estävä varsi on suunniteltu estämään venttiilin karaa työntymästä ulos venttiilin rungosta sisäisen paineita. Tämä rakenne tarjoaa lisäturvaa korkeapaineisiin nesteensäätösovelluksiin.
Tuleeko venttiileilläsi takuuta?
Shangtai tarjoaa 1 vuoden takuun ja elinikäisen teknisen tuen takuuajan jälkeen.
Onko olemassa vähimmäistilausmäärä (MOQ)?
MOQ vaihtelee venttiilimallin ja tilausvaatimusten mukaan. Ota yhteyttä saadaksesi tarkkoja MOQ-tietoja.
