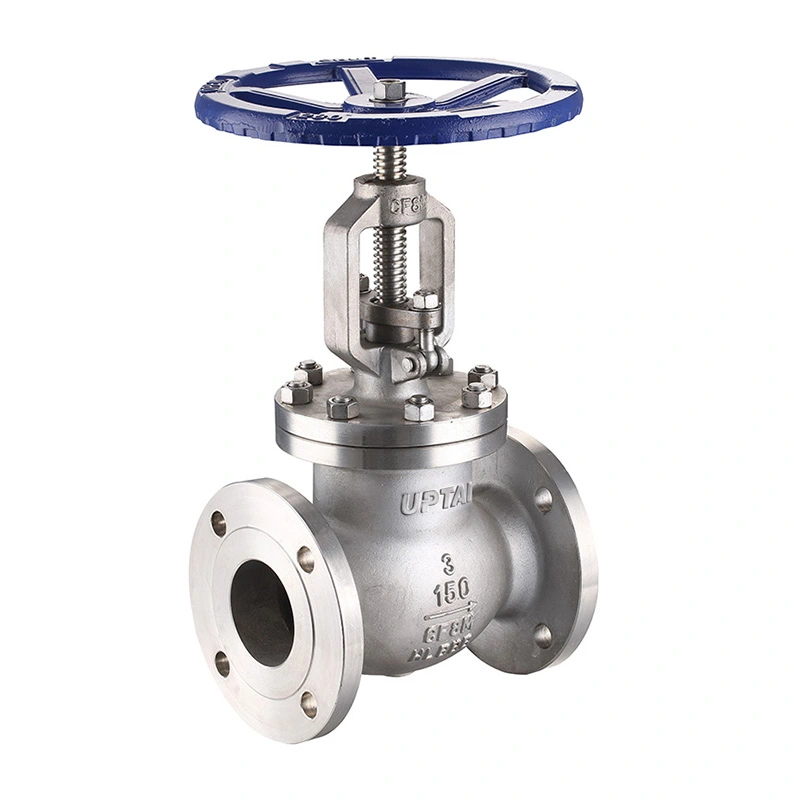

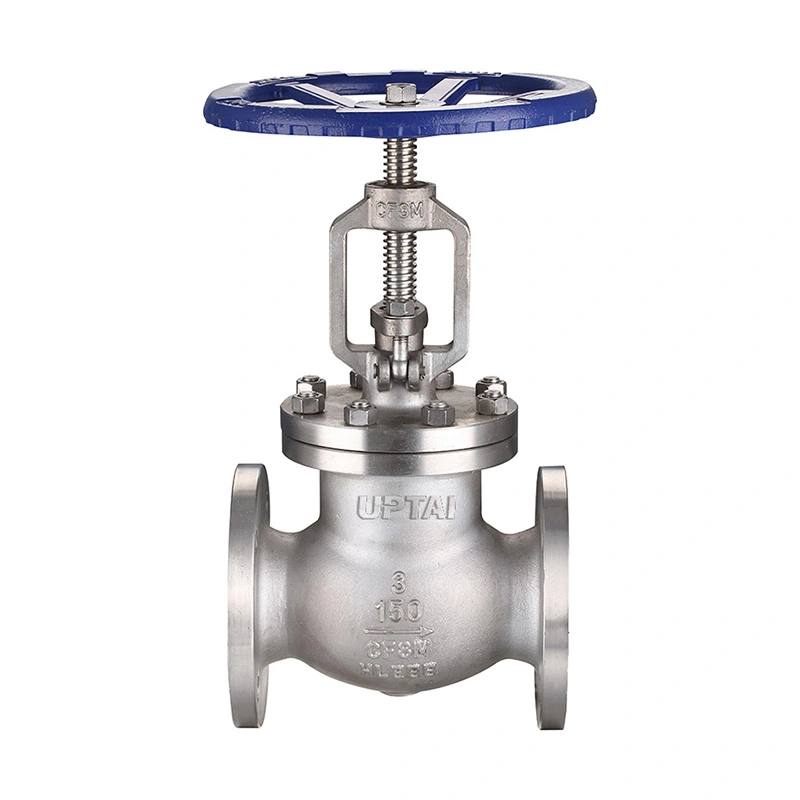

ANSI-standardi laipallinen palloventtiili

ANSI Standard Flanged Globe Valve on luokan 150 ruostumattomasta teräksestä valmistettu palloventtiili teollisuusputkistoon, jossa tarvitaan virtauksen säätöä ja sulkemista. Sen kiekko liikkuu istukkaa kohti ja siitä poispäin muuttaakseen virtausaluetta, mikä tekee venttiilistä sopivan sovelluksiin, jotka vaativat kontrolloidumpaa virtauksen säätöä kuin yksinkertainen eristysventtiili.

Shangtai toimittaa tämän venttiilin RF-yhteensopivilla laipallisilla päillä ja käsipyörätoiminnolla. Saatavilla oleva kokoonpano sisältää CF8/CF8M runko- ja levymateriaalit, F304/F316-varret ja luetellut istuinvaihtoehdot. Venttiiliä on saatavana kokoina 2" - 18" teollisuusputkistoon ja prosessilaitteisiin.

Päämitat

Venttiilin suunnittelu

Levy ja istuin

Levy kulkee venttiilin akselia pitkin ja sulkeutuu istukkaa vasten pysäyttääkseen virtauksen. Kiekon nostaminen lisää virtauskanavaa, kun taas laskeminen vähentää tai sulkee kanavan. Tämä lineaarinen liike mahdollistaa venttiilin käytön sekä kuristus- että sulkuhuoltoon.

Materiaalit ruostumattomasta teräksestä

Runko ja levy ovat saatavilla ASTM A351 CF8 tai CF8M. Varsivaihtoehtoja ovat ASTM A182 F304 ja F316. Määritellyt istukkamateriaalit ovat ASTM A182 F304 ja ASTM A351 CF8M, jossa on Stellite 6. Valitun materiaaliyhdistelmän tulee vastata prosessiväliainetta ja käyttölämpötilaa.

Käsipyörän toiminta

Käsipyörä mahdollistaa levyn asennon manuaalisen ohjauksen. Venttiili voidaan avata, sulkea tai säätää väliasentoon prosessin vaatimuksen mukaan. Jos käsipyörän käyttö on vaikeaa, venttiiliä ei saa pakottaa.

Laipallinen liitäntä

Venttiili käyttää RF-yhteensopivia laipallisia päitä liitettäväksi vastaaviin putkilinjan laippoihin. Määritetty liitäntästandardi on ASME B16.5, kun taas kasvotusten mitat noudattavat lueteltua ASME B16.10 -vaatimusta.

Laipallinen asennus mahdollistaa venttiilin irrottamisen putkistosta putkea leikkaamatta. Tarkista ennen asennusta laipan koko, paineluokka, tiiviste, pultti ja pintamitta. Putkilinja on kohdistettava oikein, jotta venttiiliin ei kohdistu liiallista mekaanista kuormitusta.

Paine ja lämpötila

Venttiili on määritelty CL150:ksi ja sen maksimikäyttöpaine on 285 PSI. Paine-lämpötila-arvo vaihtelee materiaalin ja käyttölämpötilan mukaan, joten todelliset käyttöolosuhteet on otettava huomioon venttiiliä valittaessa.

Listattu lämpötila-alue on -29°C - +120°C. Istukka ja muut tiivistysosat ovat erityisen tärkeitä, kun venttiiliä käytetään lähellä lämpötilarajoja.

Höyryn, kuuman veden, öljyn, kaasun ja kemikaalien huoltoa varten väliaineen lämpötila, paine ja materiaalien yhteensopivuus tulee tarkistaa valitun venttiilikokoonpanon mukaan.

NACE-palvelu

Spesifikaatio sisältää NACE MR0175 / ISO 15156. Jos venttiili on tarkoitettu happamaan huoltoon, materiaaliluokkien ja sovellettavien NACE-vaatimusten on vastattava todellisia käyttöolosuhteita.

Tällaisten sovellusten osalta hankespesifikaatiossa voidaan myös määritellä vaatimukset materiaalin kunnosta, kovuudesta, tarkastuksesta ja tukiasiakirjoista.

Sovellukset

Steam ja Utility Lines:Käytetään virtauksen säätöön ja sulkemiseen yhteensopivissa höyry-, lauhde- ja sähköputkissa.

Öljy ja kaasu:Käytetään prosessi- ja sähkölinjoissa, joissa vaaditaan manuaalista virtauksen ohjausta tai eristystä.

Petrokemian järjestelmät:Soveltuu yhteensopiville öljy-, kaasu- ja prosessinesteille, joissa vaaditaan kuristusta tai sulkemista.

Vedenkäsittely:Käytetään prosessi- ja käyttöputkistoissa yhteensopivien vesi- ja nestemäisten väliaineiden ohjaamiseen.

Sähköntuotanto:Koskee valittuja apu- ja käyttöputkia määritetyllä paine- ja lämpötila-alueella.

Yleinen teollisuusputkisto:Käytetään prosessilaitteissa, pumppujärjestelmissä ja muissa putkistoissa, jotka vaativat manuaalista virtauksen säätöä.

Valinta ja asennus

Venttiilin valinta alkaa putken koosta, paineluokasta, väliaineesta, käyttöpaineesta ja lämpötilasta. Runko-, levy-, varsi- ja istuinmateriaalit valitaan sitten käyttöolosuhteiden mukaan.

Korvaussovelluksissa olemassa olevaa venttiilin kokoa, laipan mittoja, pintapituutta ja käyttöjärjestelyä tulee verrata uuteen venttiiliin ennen tilaamista.

Pidä asennuksen aikana laippapinnat puhtaina ja käytä määritettyä tiivistettä ja pulttia. Kun venttiili on asennettu, tarkista käsipyörän toiminta ja varmista, että kiekko voi kulkea koko alueensa läpi ilman epänormaalia vastusta.

Testaus ja tarkastus

Materiaalin tarkastus

Kori- ja verhoilumateriaalit tarkistetaan määritettyjen laatujen ja tilaustietojen perusteella. Materiaaliasiakirjat voidaan toimittaa tarvittaessa.

Mittatarkastus

Kasvotusten mitat, laipan mitat ja muut keskeiset työstömitat tarkistetaan soveltuvien tuotespesifikaatioiden mukaan.

Paineen ja istuimen testaus

Kuoren ja istuimen testit suoritetaan määriteltyjen tarkastusvaatimusten mukaisesti. Testitulokset ja hyväksymiskriteerit voidaan dokumentoida tilausvaatimusten mukaisesti.

Lopputarkastus

Ennen toimitusta venttiilin rungon kunto, laippapinnat, käsipyörän toiminta, tunnistemerkinnät ja koko kokoonpano tarkistetaan.

Pakkaus

Laippapinnat ja muut liitospinnat suojataan ennen pakkaamista. Venttiili on pakattu koon ja kuljetustavan mukaan, mikä vähentää törmäys- ja kontaminaatioriskiä kuljetuksen aikana.

Vientipakkaukset voivat sisältää laatikoita, suojamateriaaleja ja vanerikoteloita venttiilin mittojen ja kuljetusvaatimusten mukaan. Tuotemerkinnät ja lähetysasiakirjat voidaan laatia tilauksen mukaan.

FAQ

Kysymys 1: Mihin ANSI-standardin laipallista maapalloventtiiliä käytetään?

ANSI-standardin laipallista maapalloventtiiliä käytetään yhteensopivien nesteiden säätämiseen ja sulkemiseen teollisuusputkissa. Levy- ja istukkarakenne mahdollistaa virtauskanavan säätämisen käytön aikana, mikä tekee siitä sopivan sovelluksiin, joissa tarvitaan virtauksen säätöä.

Q2: Mitä eroa on maapalloventtiilillä ja luistiventtiilillä?

Maapalloventtiili käyttää levyä, joka liikkuu istukkaa kohti ja jota käytetään yleisesti kuristukseen ja virtauksen säätöön. Luistiventtiili siirtää portin pois virtausreitiltä ja sitä käytetään yleensä eristämiseen jatkuvan kuristuksen sijaan.

Q3: Miksi tässä venttiilissä käytetään laipallisia päitä?

Laipalliset päät muodostavat pulttiliitoksen putkilinjaan ja mahdollistavat venttiilin irrottamisen huoltoa varten putkea leikkaamatta. Niitä käytetään yleisesti teollisuusputkistojärjestelmissä, joissa vaaditaan standardoituja laippamittoja.

Q4: Mitä materiaaleja on saatavilla?

Luettelo sisältää CF8/CF8M rungon ja levyn, F304/F316 varren ja määritetyt istuinmateriaalivaihtoehdot. Muut materiaalit voidaan harkita käyttöaineen ja lämpötilan mukaan.

Q5: Voidaanko venttiiliä käyttää höyryyn?

Kyllä, jos paine, lämpötila ja materiaalikokoonpano ovat määritettyjen käyttörajojen sisällä. Istuin ja tiivistemateriaalit tulee tarkistaa todellisten höyryolosuhteiden suhteen.

Q6: Mitä tietoja tarvitaan oikean venttiilin valitsemiseen?

Tärkeitä tietoja ovat putken koko, paineluokka, laippastandardi, väliaine, käyttöpaine, lämpötila, materiaalivaatimukset ja kaikki NACE- tai projektikohtaiset vaatimukset.

Q7: Kuinka venttiiliä tulisi huoltaa?

Tarkista käsipyörän, varren, pakkausalueen, laippaliitoksen ja tiivisteen kunto rutiinihuollon aikana. Jos vuotoa tai epänormaalia käyttövastusta ilmenee, eristä putkisto ja poista paine siitä ennen tarkastusta.
