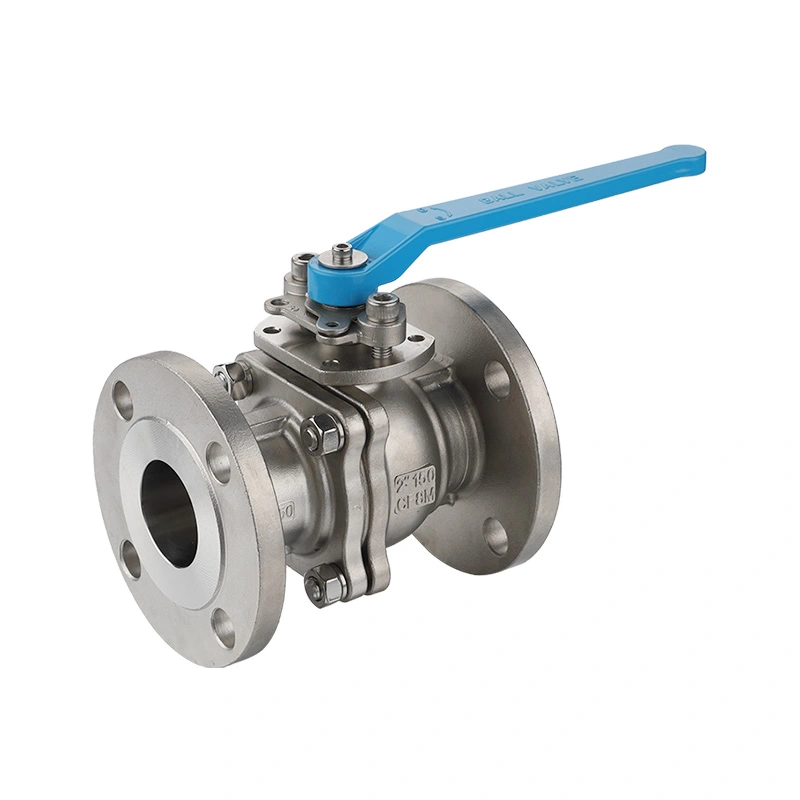

ANSI 150LB ruostumattomasta teräksestä valmistettu laippapalloventtiili

ANSI 150LB ruostumattomasta teräksestä valmistettu laippapalloventtiili on ruostumattomasta teräksestä valmistettu palloventtiili laipallisilla päätyliitännöillä, joka on suunniteltu ASME Class 150 -paineluokkaa käyttäviin putkijärjestelmiin. Se käyttää neljäsosakierrosta pyörivää palloa yhteensopivien nesteiden virtauksen käynnistämiseen tai pysäyttämiseen, ja sitä käytetään yleisesti on/off-eristykseen teollisissa putkistojärjestelmissä.

ANSI 150LB viittaa ASME Class 150 -paineluokkaan. Todellinen sallittu käyttöpaine riippuu venttiilin koosta, materiaalista, käyttölämpötilasta ja sovellettavasta paine-lämpötila-arvosta. Ruostumattomasta teräksestä valmistettu rakenne tarjoaa korroosionkestävän venttiilirungon, ja se voidaan varustaa materiaaleilla, kuten 304 tai 316 ruostumaton teräs sovelluksen mukaan.

Laippaliitoksen avulla venttiili voidaan pultata suoraan vastaaviin putkiston laippoihin, mikä tarjoaa käytännöllisen liitäntätavan teollisuuden putkistojärjestelmiin ja helpottaa tulevia tarkastuksia tai huoltoa. Palloventtiilimekanismi mahdollistaa nopean neljänneskierroksen käytön putkilinjan avaamista ja sulkemista varten.

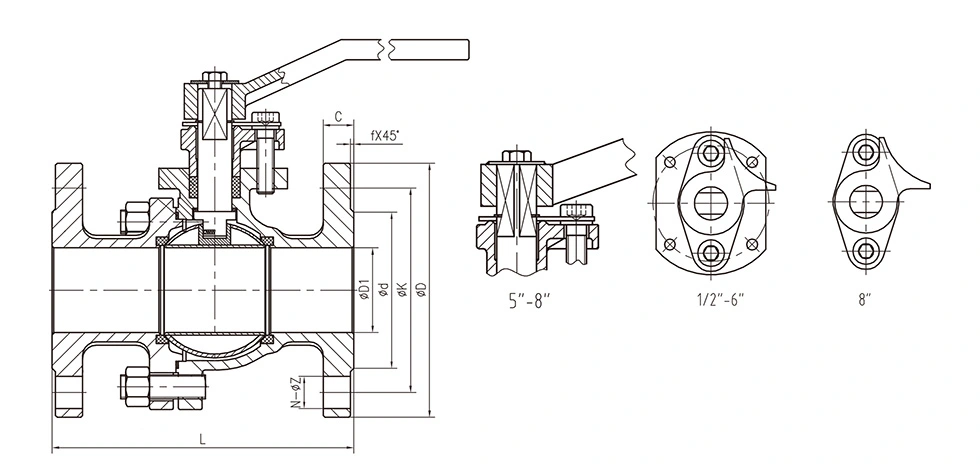

Päämitat

Yleiset mitat:

Teollisuuden sovellukset

ANSI 150LB ruostumattomasta teräksestä valmistettu laippapalloventtiilimme ottaa käyttöön ainutlaatuisen kolmivaiheisen varren tiivistysjärjestelmän, joka on optimoitu korkeakierroskäyttö, paineenvaihtelu ja kaasumaisen väliaineen työolosuhteet. Se tarjoaa nollavuotovakauden ja erinomainen väsymisenestokyky erilaisille teollisuusnestejärjestelmille:

Öljy- ja kemianteollisuus

Soveltuu prosessiputkiin, haaralinjoihin ja kevyen polttoaineen kaasun siirtoon. Monivaiheinen varren tiiviste luotettavasti estää syttyvien ja räjähtävien väliaineiden vuotamisen vaihtelevan paineen alaisena.

Erikoiskaasujärjestelmät

Ihanteellinen korkeapaineisille typen, hapen, vedyn ja paineilman silmukoille, käytetään laajalti laserleikkauskaasussa huolto-, huoltoasema- ja säännölliset käynnistys-pysäytyskaasuputket.

Sähkö- ja lämpötekniikka

Soveltuu laitosten putkistoihin ja apunestelinjoihin. Se vastustaa tiivisteen ikääntymisen aiheuttamaa vuorottelua lämpötila ja paine, mikä varmistaa pitkän aikavälin vakaan toiminnan.

Lääke- ja hienokemianteollisuus

Tarjoaa tiukan eristyksen syövyttäville ja puhtaille prosessinesteille. Kaksisuuntainen tiivistysrakenne välttää väliaineen vuodot ja ulkoinen saastuminen, jotka täyttävät korkeat turvallisuus- ja hygieniastandardit.

Yleiset teollisuus- ja hydraulijärjestelmät

Täydellinen painetestauspenkkeihin ja automatisoituihin nestelaitteisiin. Erinomainen väsymistä estävä suorituskyky mukautuu toistuva kytkentä ja pulssipaineen toimintaskenaariot.

Miksi valita Shangtai?

Ainutlaatuinen 3-vaiheinen varren tiivistysjärjestelmä

Varustettu pyramidin muotoisella itsekiristyvällä ensiötiivisteellä, Viton O-renkaan toisiotiivisteellä ja Bellevillen jousikuormitteisella V-renkaalla tertiäärinen sinetti. Sen itseparantava tiivistyskyky kompensoi kulumista ja lämpömuodonmuutoksia eliminoiden varren vuoto pitkäaikaisen korkean syklin käytön aikana.

Kaksisuuntainen suojarakenne

Päivitetty tiivistysjärjestelmä estää sisäisen väliaineen vuotamisen ja estää ulkoisen pölyn, kosteuden ja epäpuhtauksien pääsyn venttiiliin, mikä pidentää tehokkaasti käyttöikää ja alentaa huoltokustannuksia.

Standardoitu amerikkalainen standardituotanto

Valmistettu ja testattu standardien API 608 / ISO 17292, ASME B16.34 ja API 598 mukaan. Yhteensopiva ASME B16.5:n (laippa) ja ASME:n kanssa B16.10 (face-to-face) -standardit takaavat täydellisen yhteensopivuuden maailmanlaajuisten teollisuusprojektien kanssa.

Väsymystä estävä ja turvallinen rakenne

Vahvistettu venttiilirunko kestää pulssipainetta ja voimakkaita paineiskuja ilman muodonmuutoksia. Sisäänrakennettu puhalluksenesto varren rakenne eliminoi ylipaineturvallisuusriskit.

Staattista sähköä johtava antistaattinen muotoilu

Mukana ammattimainen antistaattinen rakenne, joka johtaa jatkuvasti kitkan synnyttämää staattista sähköä keski- ja sisäosien välillä. Se välttää staattisen sähkön kertymistä ja kipinöintiriskiä ja varmistaa turvallisen käytön syttyvät, räjähtävät ja kaasumaiset väliaineputket, jotka täyttävät teollisuusturvallisuusvaatimukset.

Matala huolto ja kustannustehokas

Optimoitu toistuviin vaihtoskenaarioihin erinomaisella väsymisenestoteholla. Se vähentää laitteiden seisonta-aikaa ja vaihtotiheys, mikä vähentää pitkän aikavälin käyttökustannuksia verrattuna tavallisiin yksitiivisteisiin venttiileihin.

Ainutlaatuinen palvelutuki

Tukee laser-räätälöityä logoa ja pakkaussuunnittelua

Tarjoa OEM/ODM-palveluita

Täysin tarkastettu ennen tehtaalta lähtöä ja laaduntarkastusraportti liitteenä

Valinnaiset lisäpalvelut, kuten törmäyssuoja ja merirahtivahvistettu pakkaus

FAQ

1. Mitä ANSI 150LB tarkoittaa ruostumattomasta teräksestä valmistetun laipallisen palloventtiilin kohdalla?

ANSI 150LB viittaa ASME Class 150 -paineluokkaan, jota käytetään venttiilissä ja sen laippaliitännässä. Todellinen sallittu käyttöpaine riippuu venttiilin koosta, materiaalista, käyttölämpötilasta ja sovellettavasta paine-lämpötila-arvosta.

2. Mitä laippastandardeja tälle palloventtiilille on saatavilla?

Laippastandardit voidaan valita putkijärjestelmän ja projektin vaatimusten mukaan. Yleiset kokoonpanot voivat sisältää ASME B16.5 -laipat, kun taas muita laippastandardeja voidaan harkita tietyissä sovelluksissa.

3. Mitä ruostumattomasta teräksestä valmistettuja materiaaleja voidaan käyttää venttiilissä?

Yleisiä runkomateriaaleja ovat ruostumaton teräs 304 ja 316, joiden erityinen laatu valitaan työväliaineen, lämpötilan, paineen ja korroosio-olosuhteiden mukaan. Muita materiaaliyhdistelmiä voi olla saatavilla pyynnöstä.

4. Mitä materiaalia ANSI 150LB ruostumattomasta teräksestä valmistettu laipallinen palloventtiili voi käsitellä?

Venttiiliä voidaan käyttää vedelle, öljylle, kaasulle ja muille yhteensopiville teollisuusnesteille. Venttiilin runko, pallo, istukka ja tiivistemateriaalit tulee valita todellisen väliaineen kemiallisen yhteensopivuuden, paineen ja lämpötilan mukaan.

5. Sopiiko tämä laipallinen palloventtiili korkean lämpötilan huoltoon?

Sovellettava lämpötila-alue riippuu venttiilin materiaaleista, istukkamateriaalista ja paine-lämpötila-arvosta. Todellinen käyttölämpötila on vahvistettava venttiiliä valittaessa, jotta varmistetaan, että konfiguraatio sopii tarkoitettuihin käyttöolosuhteisiin.

6. Voidaanko venttiili toimittaa pneumaattisella tai sähköisellä toimilaitteella?

Kyllä. Laipallinen palloventtiili voidaan konfiguroida manuaaliseen, pneumaattiseen tai sähköiseen käyttöön venttiilin koon, vaaditun käyttömomentin ja ohjausjärjestelmän mukaan. Toimilaitteen tulee olla oikein sovitettu venttiiliin ja todellisiin käyttöolosuhteisiin.

7. Mitä tietoja tarvitaan oikean laipallisen palloventtiilin valitsemiseen?

Tärkeimmät valintatiedot sisältävät venttiilin nimelliskoon, paineluokan, laippastandardin, työväliaineen, käyttöpaineen, lämpötilan, tarvittavan materiaalin ja käyttötavan. Putkilinjapiirustukset tai sovelluksen tiedot voivat myös auttaa määrittämään oikean kokoonpanon.

8. Voidaanko ruostumattomasta teräksestä valmistettua laipallista palloventtiiliä räätälöidä?

Kyllä. Materiaalilaadut, laippojen tekniset tiedot, istukka- ja tiivistemateriaalit, venttiilin toiminta ja muut konfiguraatiotiedot voidaan valita projektin vaatimusten mukaan. Piirustukset tai tekniset tiedot voidaan tarkistaa ennen tuotantoa.
