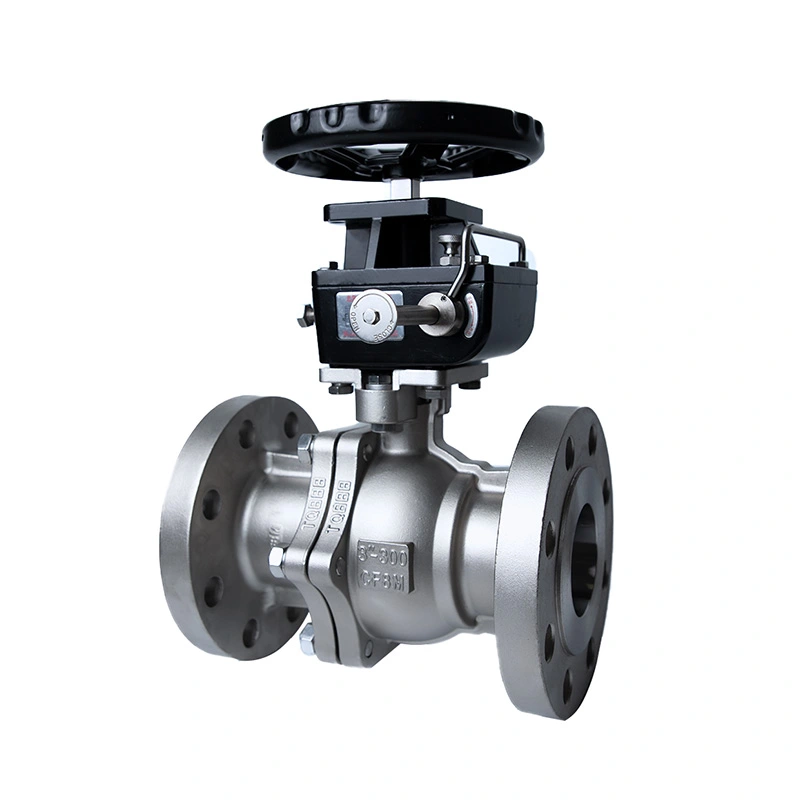

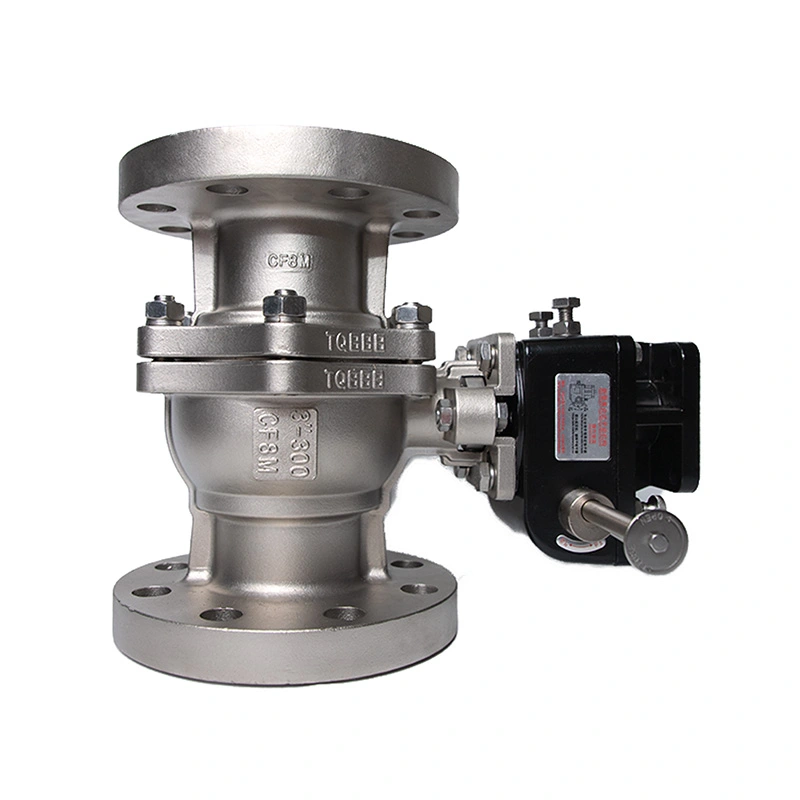

ANSI 300LB laipallinen palloventtiili, jossa ISO 5211 -jalusta toimilaitteelle

ANSI 300LB laipallinen palloventtiili, jossa on ISO 5211 -jalusta toimilaitteelle, on konfiguroitu teollisuusputkistojen eristykseen, jossa vaaditaan luokan 300 laippaventtiili ja toimilaitevalmius. Sen ruostumattomasta teräksestä valmistetut painerajat ja sisäiset komponentit on määritelty luetellulle paine- ja lämpötila-alueelle, kun taas venttiilikokoonpano voidaan sovittaa manuaaliseen, pneumaattiseen tai sähköiseen käyttöön sovelluksen mukaan.

Shangtai valmistaa teollisuuspalloventtiileitä Wenzhoussa, Zhejiangin osavaltiossa Kiinassa, ja koneistus, kokoonpano, painetestaus, tarkastus ja loppukäsittely suoritetaan sovellettavien tuotevaatimusten mukaisesti. Projektitilauksissa venttiilien mitat, materiaalikokoonpanot, toimilaitteiden vaatimukset, piirustukset ja tekniset dokumentaatiot voidaan vahvistaa ennen tuotantoa.

Päämitat

Venttiilin rakenne ja materiaalin valinta

Venttiili käyttää ruostumattomasta teräksestä valmistettua runkoa ASTM A351 CF8M (316) -rakenteella, kun taas pallo ja varsi ovat ASTM A182 F316. Nämä materiaalit tarjoavat yhtenäisen ruostumattoman teräksen kokoonpanon painerajalle ja tärkeimmille kostutetuille komponenteille. RPTFE-istuin, joka koostuu PTFE:stä, jossa on 15 % täyteainetta, on valittu ilmoitetulle toiminta-alueelle, ja se on vahvistettava todelliseen prosessiväliaineeseen ja lämpötilaan ennen tilaamista.

Ruostumattomasta teräksestä valmistettu runko

ASTM A351 CF8M (316) runko muodostaa venttiilin pääpaineen sisältävän rakenteen. Ruostumaton teräsrakenne voidaan harkita teollisissa materiaaleissa, joissa materiaalien yhteensopivuus ja korroosionkestävyys ovat tärkeitä valintatekijöitä.

316 Pallo ja varsi

Pallossa ja varressa käytetään ASTM A182 F316 materiaalia listatun konfiguraation mukaisesti. Pallo tarjoaa neljänneskierroksen virtauksensäätöelementin, kun taas varsi siirtää käyttömomentin kahvasta tai toimilaitteesta palloon.

RPTFE-istuin

RPTFE-istuin tarjoaa tiivistysrajapinnan pallon ympärille. Istuimen valinta tulee tarkistaa väliaineen, käyttölämpötilan, paineen ja vaadittujen käyttöolosuhteiden perusteella, koska venttiilin istukan yhteensopivuus voi vaihdella eri prosessinesteiden välillä.

Luokan 300 laipallinen palloventtiilikokoonpano

Luokan 300 kokoonpano on tarkoitettu putkistojärjestelmille, jotka vaativat korkeamman paineluokan kuin Class 150. Luettelo maksimipaine on 740 PSI, mutta sallittua käyttöpainetta ei tule määrittää pelkästään nimellisluokasta. Todellinen painekyky riippuu venttiilin koosta, materiaalista, lämpötilasta ja sovellettavasta paine-lämpötila-arvosta.

RF-laipalliset päät muodostavat pulttiliitoksen vastaaviin putkilinjojen laippoihin. Valinnan aikana putken nimelliskoko, laipan mitat, paineluokka, päällystystyyppi, tiivistejärjestely, pulttispesifikaatio ja käytettävissä oleva asennustila tulee kaikki tarkistaa putkistojärjestelmän suhteen.

ISO 5211 toimilaitteen asennus

ANSI 300LB laippapalloventtiili, jossa on toimilaitteen ISO 5211 -tuki, voidaan konfiguroida automaattiseen toimintaan sen ISO 5211 -asennusliitännän kautta. Toimilaite tulee valita venttiilin käyttömomentin ja todellisten käyttöolosuhteiden mukaan eikä pelkästään venttiilin koon mukaan.

Pneumaattisia ja sähköisiä toimilaitteita voidaan harkita automaattisessa on/off-ohjauksessa. Ohjausjärjestelmästä riippuen voidaan tarvita lisäkomponentteja, kuten solenoidiventtiilejä, rajakytkimiä, asennon palautelaitteita tai asennoittimia. Käytettävissä oleva asennusliitäntä, toimilaitteen vääntömomentti, kiertokulma, tehon tai ilman syöttö ja ohjaussignaali tulee vahvistaa ennen asennusta.

Manuaalinen käyttö

Manuaalikäyttöä voidaan käyttää, kun venttiiliä käytetään paikallisesti eikä automaattista ohjausta tarvita. Toimintatapa tulee valita venttiilin koon, asennusasennon, toimintataajuuden ja vaaditun käyttömomentin mukaan.

Pneumaattinen käyttö

Pneumaattinen käyttö soveltuu järjestelmiin, joissa paineilmaa on saatavilla ja nopeaa neljänneskierrosta tarvitaan. Toimilaitteen vääntömomentin tulee sisältää venttiilin käyttöolosuhteita ja istukan kitkaa vastaava määrä.

Sähkökäyttöinen

Sähkökäyttöä voidaan käyttää, kun venttiili on integroitava sähköiseen ohjausjärjestelmään. Jännite, käyttösuhde, vääntömomentti, liikerajat, takaisinkytkentävaatimukset ja ympäristöolosuhteet tulee vahvistaa toimilaitetta valittaessa.

Tuotantoprosessi

1. Tekninen vahvistus

Ennen tuotantoa käydään läpi vaadittu venttiilikoko, Class 300 -luokitus, runko- ja verhoilumateriaalit, työväliaine, lämpötila, istukkakokoonpano, liitäntämitat, toimintatapa ja toimilaitteen vaatimukset. Piirustukset ja tekniset tiedot voidaan tarkistaa, kun venttiili on osa suurempaa putkisto- tai automaatioprojektia.

2. Materiaalin valmistelu ja tarkastus

Saapuvat materiaalit ja ostetut komponentit tarkastetaan sovellettavien tuotanto- ja tarkastusvaatimusten mukaisesti. Jäljitettävyyttä vaativien tilausten osalta voidaan tarkistaa materiaalin tunnistetiedot, mitat, pinnan kunto ja tukimateriaalidokumentaatio.

3. CNC-työstö

CNC-työstöä käytetään venttiilirungon liitäntöihin, laippapintoihin, kuula- ja varsikomponentteihin, tiivistysalueisiin, pultinreikiin ja muihin tarkkuusominaisuuksiin. Mittojen säätö on tärkeää venttiilirungon, putkiliitännän ja käyttökomponenttien oikean kohdistuksen ylläpitämiseksi.

4. Komponenttien valmistelu

Venttiilipallot, tiivistyspinnat, varret, tiivisteet, tiivisteet, tiivisteet, kiinnikkeet ja muut komponentit valmistetaan ennen asennusta. Pinnan viimeistely- ja puhdistusvaatimukset riippuvat materiaalista ja käyttökohteesta.

5. Kokoonpano ja prosessinaikainen tarkastus

Sisäiset komponentit kootaan määritellyn kokoonpanon mukaan. Tarkastukset voivat sisältää varren kohdistuksen, pallon liikkeen, tiivistekomponenttien asennuksen, laipan mitat, rungon kokoonpanon ja toimilaitteen asennusliitännän mitat.

6. Paine- ja toimintatestaus

Valmiille venttiileille tehdään soveltuvat vaipan paine- ja istukkavuototestit. Toiminta, vääntömomenttiolosuhteet, ulkonäkö, merkinnät ja muut määritellyt tarkastuskohteet tarkistetaan myös ennen vapauttamista.

7. Lopputarkastus ja pakkaus

Lopputarkastus kattaa tuotteen tunnisteen, vaaditut asiakirjat, venttiilin kunnon, suojakannet, tarvikkeet ja pakkauksen. Laippapinnat ja muut avoimet liitospinnat tulee suojata kuljetuksen aikana käsittelyvaurioiden riskin vähentämiseksi.

Tyypilliset sovellukset

Vedenkäsittely ja vesijohtoputket

Käytetään eristämiseen vedenkäsittelylaitteissa, putkistoissa, pumppujärjestelmissä ja niihin liittyvissä teollisissa vesisovelluksissa, kun valitut materiaalit ovat yhteensopivia huoltoväliaineen kanssa.

Öljy- ja kaasujärjestelmät

Koskee putkistojen eristämistä ja laiteliitäntöjä öljy- ja kaasujärjestelmissä, joissa paineluokka, materiaalispesifikaatio, istuinkokoonpano ja sovellettavat standardit täyttävät projektin vaatimukset.

Kemiallinen käsittely

Voidaan määrittää yhteensopiville kemiallisille prosessiaineille. Materiaalin valinnassa tulee ottaa huomioon kemiallinen koostumus, pitoisuus, lämpötila, paine ja mahdolliset vaikutukset vartaloon, palloon, varteen ja istuimeen.

Teho- ja teollisuusprosessijärjestelmät

Laippaliitännät ja luokan 300 konfiguraatio tekevät tästä venttiilistä sopivan valikoituihin teollisiin prosessi-, käyttö- ja voimajärjestelmän putkiin, joissa tarvitaan pultattuja putkiliitäntöjä ja neljänneskierroseristystä.

Valinta- ja asennusnäkökohdat

Venttiilin valinta tulee aloittaa todellisista käyttöolosuhteista pelkän nimellisen putken koon sijaan. Seuraavat tiedot tulee vahvistaa ennen tilausta:

Keskikokoinen:Tunnista neste ja tarkista sen yhteensopivuus rungon, pallon, varren, istukan, tiivisteen ja tiivistemateriaalien kanssa.

Paine ja lämpötila:Vahvista normaali ja suurin käyttöpaine, lämpötila-alue, paineenvaihtelut ja sovellettavat paine-lämpötila-arvot.

Laippaliitäntä:Yhdistä venttiilin laipan koko, Class 300 -luokitus, RF-pinnoite, pultinreikäjärjestely, tiivistetyyppi ja putkilinjan laipan mitat.

Virtauksen ja portin konfigurointi:Tarkista, tarvitaanko koko- vai supistettu porttirakenne virtauskapasiteetin, painehäviön ja putkistovaatimusten perusteella.

Toimilaite:Automaattiventtiileille on annettava vaadittu käyttömomentti, toimilaitteen tyyppi, tehon tai ilman syöttö, ohjaussignaali ja takaisinkytkentävaatimukset.

Asennus:Putkilinjojen laipat tulee kohdistaa oikein ennen pultausta. Venttiiliä ei saa pakottaa asentoonsa kompensoimaan putken kohdistusvirheitä, ja venttiilin tulee pysyä määritetyissä paine- ja lämpötilarajoissa käytön aikana.

Testaus ja dokumentointi

Venttiilin tarkastus voi sisältää vaipan painetestauksen, tiivisteen vuototestauksen, mittatarkastuksen, toimintatarkastukset, silmämääräisen tarkastuksen ja merkintöjen tarkastuksen sovellettavien tilausvaatimusten mukaisesti. API 598 on määritelty tämän venttiilin testausta ja tarkastamista varten.

Tekninen dokumentaatio voidaan toimittaa tuotteen kokoonpanon ja projektin vaatimusten mukaan. Saatavilla olevat asiakirjat voivat sisältää tuotetiedot, mittapiirrokset, materiaalitiedot, tarkastuspöytäkirjat ja soveltuvat testiasiakirjat.

FAQ

Kysymys 1: Mihin ANSI 300LB -laippapalloventtiiliä, jossa on toimilaitteen ISO 5211 -jalusta, käytetään?

ANSI 300LB laipallista palloventtiiliä, jossa on ISO 5211 -pohjainen toimilaite, käytetään teollisuusputkistojen eristämiseen ja automaattiseen on/off-nesteen ohjaukseen. Se soveltuu yhteensopiviin vesi-, öljy-, kaasu-, kemikaali-, hyöty- ja teollisuusprosessisovelluksiin määritellyissä paine-, lämpötila- ja materiaalirajoissa.

Q2: Tarkoittaako luokka 300, että venttiili voi aina toimia 300 psi:llä?

Luokka 300 on paineluokkamerkintä eikä kiinteä painearvo psi:nä. Sallittu käyttöpaine vaihtelee venttiilin materiaalin, koon, käyttölämpötilan ja sovellettavan paine-lämpötila-luokituksen mukaan.

Q3: Miten toimilaite tulisi valita?

Toimilaite tulee valita venttiilin vaaditun käyttömomentin, käyttöolosuhteiden, toimintataajuuden ja ohjausvaatimusten mukaan. Pneumaattisen tai sähköisen toiminnan osalta asennusliitäntä ja toimilaitteen tekniset tiedot tulee myös tarkistaa ennen asennusta.

Q4: Mitä istuinmateriaalia tämän venttiilin mukana toimitetaan?

Listattu kokoonpano käyttää RPTFE:tä (PTFE+15%fv) istuinmateriaalina. Muita istuin- tai tiivistekokoonpanoja voidaan harkita, kun erilaiset väliaineet tai lämpötilaolosuhteet vaativat eri materiaalia.

Q5: Voidaanko venttiili toimittaa pneumaattisella tai sähköisellä toimilaitteella?

Kyllä. Venttiili voidaan konfiguroida käsikäyttöiseksi tai varustaa yhteensopivalla pneumaattisella tai sähköisellä toimilaitteella. Toimilaitteen valinta tulee vahvistaa venttiilin koon, käyttömomentin, ohjaustavan ja asennusvaatimusten mukaan.

Kysymys 6: Mitä tietoja tulee antaa tarjousta pyydettäessä?

Hyödyllisiä tietoja ovat venttiilin koko, paineluokka, väliaine, käyttöpaine, lämpötila, rungon materiaali, istukkamateriaali, laippavaatimukset, toimintatapa, toimilaitteen tekniset tiedot, määrä ja kaikki vaaditut piirustukset tai tekniset standardit.

Q7: Voidaanko tekniset piirustukset ja materiaaliasiakirjat toimittaa?

Kyllä. Tuotepiirustukset, mittatiedot, materiaalitiedot, tarkastuspöytäkirjat ja muut soveltuvat tekniset asiakirjat voidaan toimittaa venttiilikokoonpanon ja projektin vaatimusten mukaisesti.
