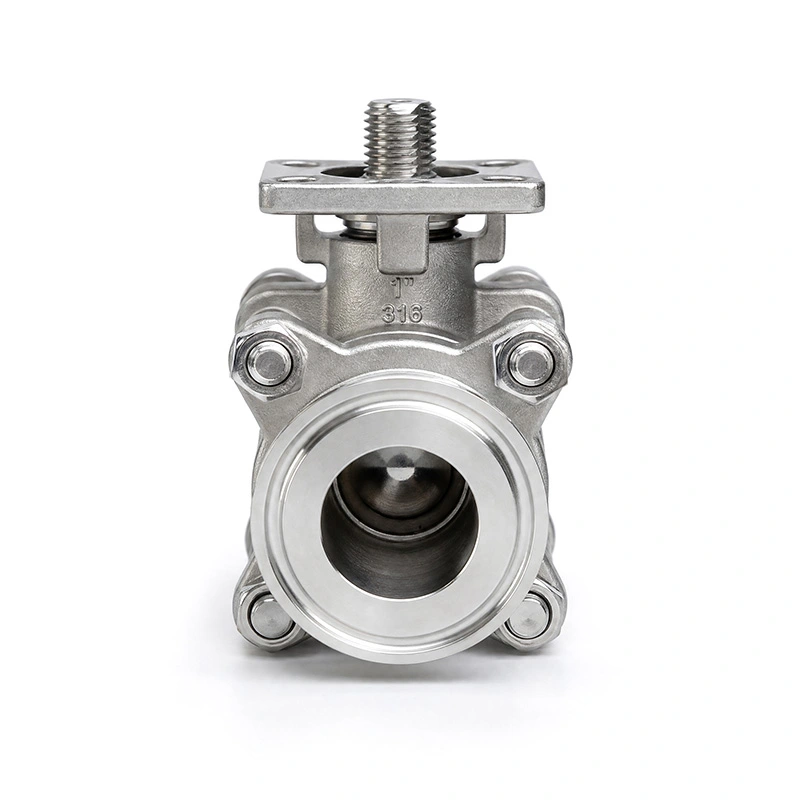

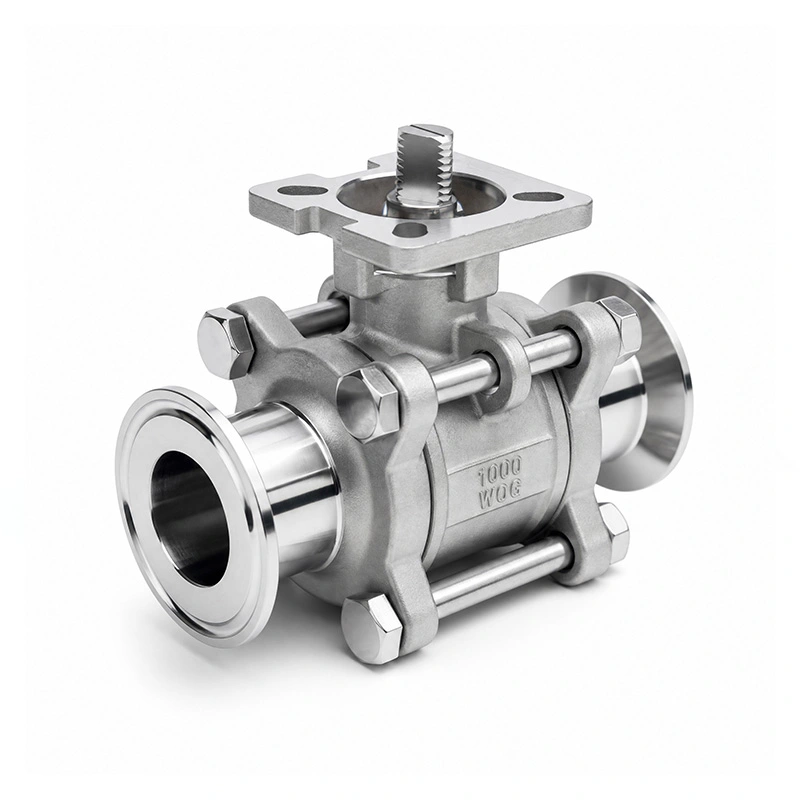

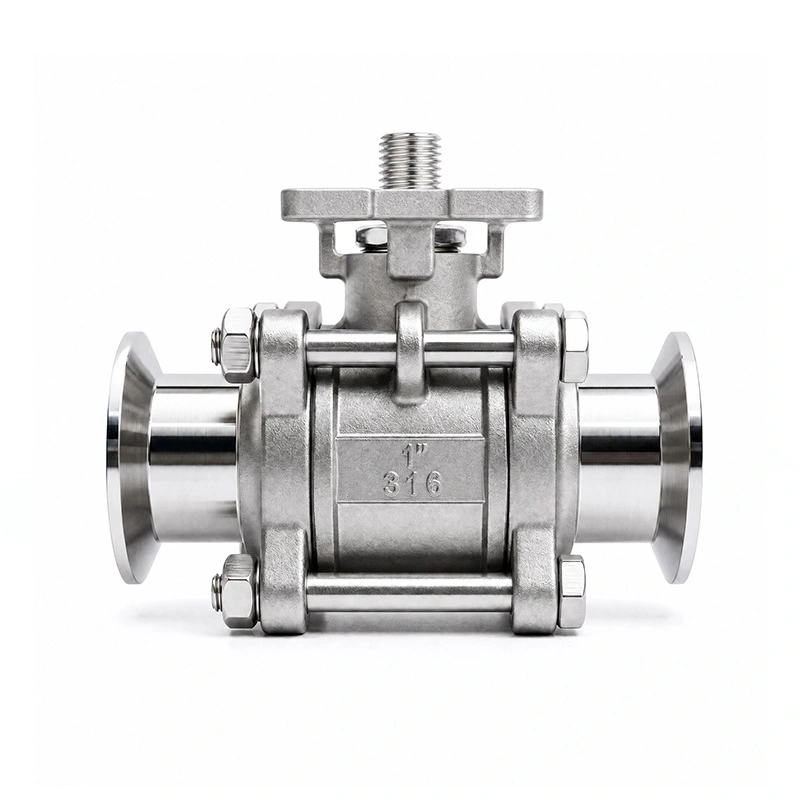

3kpl täysin kapseloitu kolmipuristinpalloventtiili ISO 5211 -asennuslevyllä

3PC:n täysin koteloitu kolmipuristinpalloventtiili, jossa on ISO 5211 -asennusalusta, käyttää kolmiosaista venttiilirunkoa, jossa on Tri-clamp-liitännät saniteetti- ja prosessiputkistojärjestelmiin. Kolmiosainen rakenne mahdollistaa pääsyn sisäisiin komponentteihin putkilinjan eristämisen jälkeen, kun taas ISO 5211 -asennusalusta tarjoaa standardoidun liitännän pneumaattisten tai sähköisten toimilaitteiden asennukseen. Tämä kokoonpano soveltuu nesteenohjausjärjestelmiin, joissa vaaditaan saniteettiliitäntöjä ja automaattista venttiilitoimintoa.

Päämitat

Tärkeimmät suunnitteluominaisuudet

Kolmiosainen venttiilirakenne

Kolmiosainen runko koostuu keskiventtiiliosasta ja kahdesta päätyosasta. Kun putkisto on eristetty kunnolla ja venttiilistä on poistettu paine, runko voidaan avata sisäisten komponenttien tarkastusta tai vaihtamista varten. Tämä rakenne on hyödyllinen sovelluksissa, joissa istuimien, tiivisteiden tai muiden sisäosien säännöllistä huoltoa tarvitaan.

Tri-clamp-liitäntä

Tri-clamp-liitoksissa käytetään puristinta ja tiivistejärjestelyä kierre- tai laippaliitosten sijaan. Tällä liitäntämenetelmällä venttiili voidaan asentaa tai poistaa hitsaamatta venttiiliä suoraan putkistoon. Soveltuva tiivistemateriaali ja liitäntämitat tulee valita prosessiväliaineen, lämpötilan ja putkiston spesifikaatioiden mukaan.

ISO 5211 toimilaitteen asennus

3PC:n täysin koteloitu kolmipuristinpalloventtiili, jossa on ISO 5211 -asennuslevy, on suunniteltu ISO 5211 -toimilaitteen asennusliitännällä venttiilissä. Tämä mahdollistaa yhteensopivien pneumaattisten tai sähköisten toimilaitteiden asentamisen suoraan venttiiliin ilman erillistä tavanomaista asennusjärjestelyä. Toimilaitteen valinta tulee sovittaa venttiilin koon, käyttömomentin ja järjestelmän ohjausvaatimusten mukaan.

316 ruostumattomasta teräksestä kostutetut osat

Runko on määritelty nimellä ASTM A351 CF8M (316), kun taas pallo ja varsi on määritelty nimellä ASTM A182 F316. Nämä ruostumattomasta teräksestä valmistetut materiaalit soveltuvat erilaisiin teollisuuden nestesovelluksiin, joissa materiaalien yhteensopivuus ja korroosionkestävyys ovat tärkeitä näkökohtia. RPTFE-istuimessa on PTFE:tä ja 15 % täyteainetta, ja se tulee arvioida todelliseen väliaineeseen ja käyttölämpötilaan ennen valintaa.

Sovellukset

3PC:tä täysin koteloitua kolmipuristuspalloventtiiliä ISO 5211 -asennuslevyllä voidaan käyttää putkistojärjestelmissä, jotka vaativat kompaktin sulkuventtiilin, saniteettityyliset liitännät ja valinnaisen automatisoidun toiminnan. Tyypillisiä sovellusalueita ovat:

General Liquid Processing

Kemiallisten nesteiden käsittely

Vedenkäsittelylaitteet

Kevyt teollisuustuotanto

Automated Piping Systems

Asennus ja käyttö

Tri-clamp Asennus

Varmista ennen asennusta, että venttiilin koko, liitäntämitat, tiivistemateriaali ja paine-lämpötilavaatimukset vastaavat putkilinjan eritelmiä. Aseta venttiili vastakkaisten Tri-clamp-liitäntöjen väliin, asenna sopiva tiiviste ja kiinnitä liitos puristimella. Kytkennän oikea kohdistus on tarkistettava ennen kuin järjestelmä paineistetaan.

Toimilaitteen asennus

ISO 5211 -asennusalusta tarjoaa käyttöliittymän yhteensopiville pneumaattisille tai sähköisille toimilaitteille. Tarkista toimilaitteen asennuskuvio, akselin mitat ja vaadittu käyttömomentti ennen asennusta. Toimilaite tulee asentaa ja säätää venttiilin ja toimilaitteen valmistajan ohjeiden mukaisesti.

Huolto

Ennen huoltoa eristä venttiili putkistosta ja vapauta kaikki jäännöspaine. Kolmiosainen rakenne mahdollistaa venttiilin rungon avaamisen pallon, istukan, varren ja tiivisteen osien tarkastusta varten. Vaihda kuluneet osat sopiviin osiin ja tarkista venttiilin tiivistys ja toimintakunto ennen kuin palautat sen huoltoon.

Valintanäkökohdat

Kun valitset tätä venttiiliä uudelle putkistolle, ota huomioon käyttöväliaine, paine, lämpötila, putken koko, liitäntämitat ja vaadittu käyttötapa. Venttiilin istukan ja tiivistemateriaalien yhteensopivuus prosessinesteen kanssa tulee tarkistaa. Automaattisissa sovelluksissa toimilaite tulee valita venttiilin käyttömomentin ja järjestelmän ohjausvaatimusten mukaan.

FAQ

Kysymys 1: Mihin 3PC:n täysin koteloitua kolmipuristuspalloventtiiliä, jossa on ISO 5211 -asennuslevy, käytetään?

3PC:tä täysin kapseloitua kolmipuristinpalloventtiiliä, jossa on ISO 5211 -asennuslevy, käytetään on/off-nesteen ohjaukseen putkistojärjestelmissä, joissa tarvitaan kolmiosainen venttiilirunko, Tri-clamp-liitäntä ja toimilaitteen asennusliitäntä. Se voidaan konfiguroida manuaaliseen käyttöön tai yhdistää sopivaan pneumaattiseen tai sähköiseen toimilaitteeseen automaattista ohjausta varten.

Q2: Mitä ISO 5211 -asennuslevy tarjoaa?

ISO 5211 -asennusalusta tarjoaa standardoidun toimilaitteen asennusrajapinnan. Yhteensopivat pneumaattiset tai sähköiset toimilaitteet voidaan asentaa soveltuvien ISO 5211 -asennusmittojen mukaisesti toimilaitteen koon ja venttiilin vääntömomenttivaatimusten mukaisesti.

Q3: Mitkä ovat kolmiosaisen rakenteen edut?

Kolmiosainen rakenne mahdollistaa pääsyn venttiilin sisäisiin komponentteihin sen jälkeen, kun putkilinja on eristetty ja paineeton. Tämä voi yksinkertaistaa istuimien, tiivisteiden ja muiden huollettavien osien tarkastusta ja vaihtoa verrattuna täysin suljettuun yksiosaiseen runkoon.

Q4: Mitä materiaaleja tähän venttiiliin käytetään?

Runko on ASTM A351 CF8M (316), kun taas kuula ja varsi ovat ASTM A182 F316. Istuin on RPTFE (PTFE+15%fv). Muut materiaalikokoonpanot ovat saatavilla pyynnöstä.

Q5: Voidaanko tätä venttiiliä käyttää pneumaattisten tai sähköisten toimilaitteiden kanssa?

Kyllä. ISO 5211 -asennusliitäntä on suunniteltu toimilaitteen asennukseen. Sopiva toimilaite tulee valita venttiilin koon, käyttömomentin, paineen, lämpötilan ja ohjausjärjestelmän vaatimusten mukaan.

Q6: Mitä tulee tarkistaa ennen tilaamista?

Vahvista vaadittu venttiilin koko, liitäntämitat, käyttöpaine, lämpötila, prosessiväliaine, istukkamateriaali ja käyttötapa. Automaattisissa järjestelmissä toimilaitteen asennuskuvio ja vaadittu vääntömomentti on myös vahvistettava.
