3PC päittäin hitsatut päät ruostumattomasta teräksestä palloventtiilin pidennetty varsi

Ruostumattomasta teräksestä valmistettujen palloventtiilien pidennettyjen 3PC-päiden päissä on päittäin hitsatut päät pysyvää putkiliitäntää varten ja pidennetty kara sovelluksiin, joissa venttiilin toimintapiste on sijoitettava poispäin putkesta. Kolmiosainen runko mahdollistaa sisäisiin komponentteihin pääsyn huoltoa varten, kun taas ISO 5211 -asennusalusta tukee pneumaattisten tai sähköisten toimilaitteiden suoraa asennusta.

Päämitat

Tuotteen ominaisuudet

1. Puskuhitsattu putkiliitäntä

Venttiili käyttää puskuhitsattuja päitä, jotka on valmistettu standardin ASME B16.25 mukaisesti. Venttiilin hitsaus suoraan putkistoon tarjoaa kiinteän liitoksen ilman kierre- tai laippaliitoksia, joten tämä kokoonpano sopii pysyviin teollisuusputkiasennuksiin.

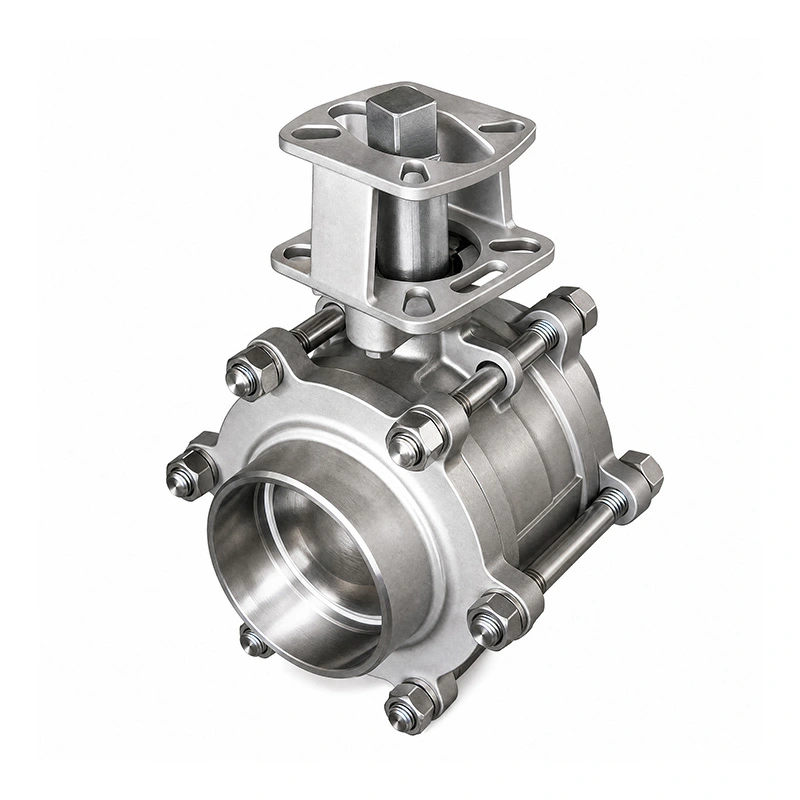

2. Laajennettu varsikokoonpano

Jatkettu varsi tarjoaa lisätilaa kahvan tai toimilaitteen ja putkilinjan välille. Se on hyödyllinen silloin, kun eristys, putkijärjestely tai asennusolosuhteet rajoittavat pääsyä vakioventtiilin karaan.

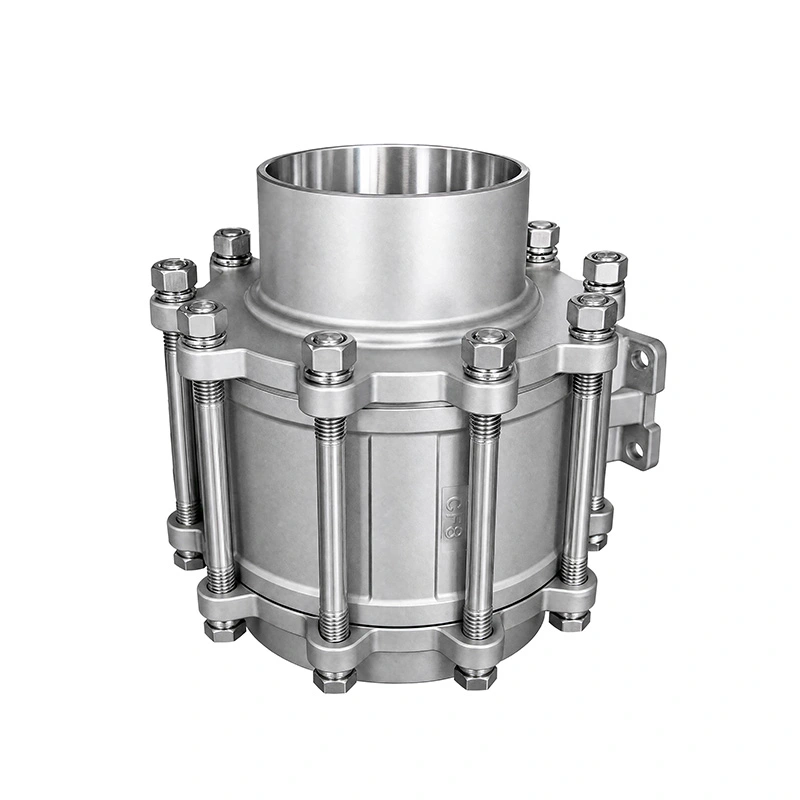

3. Kolmiosainen runko huoltoa varten

Kolmiosainen rakenne mahdollistaa pääsyn sisäisiin venttiilikomponentteihin, kun tarkastusta tai vaihtoa tarvitaan. Istukka ja tiivistekomponentit voidaan huoltaa vaihtamatta koko venttiilikokoonpanoa.

4. Ruostumattomasta teräksestä valmistettu venttiilirakenne

Ruostumattomasta teräksestä valmistettujen päittäin hitsattujen päiden pidennetty varsi käyttää ASTM A351 CF8M (316) -standardia rungossa ja ASTM A182 F316:ta kuulassa ja varressa. RPTFE-istuin on määritetty luetellulle lämpötila-alueelle -25 ℃ - 150 ℃.

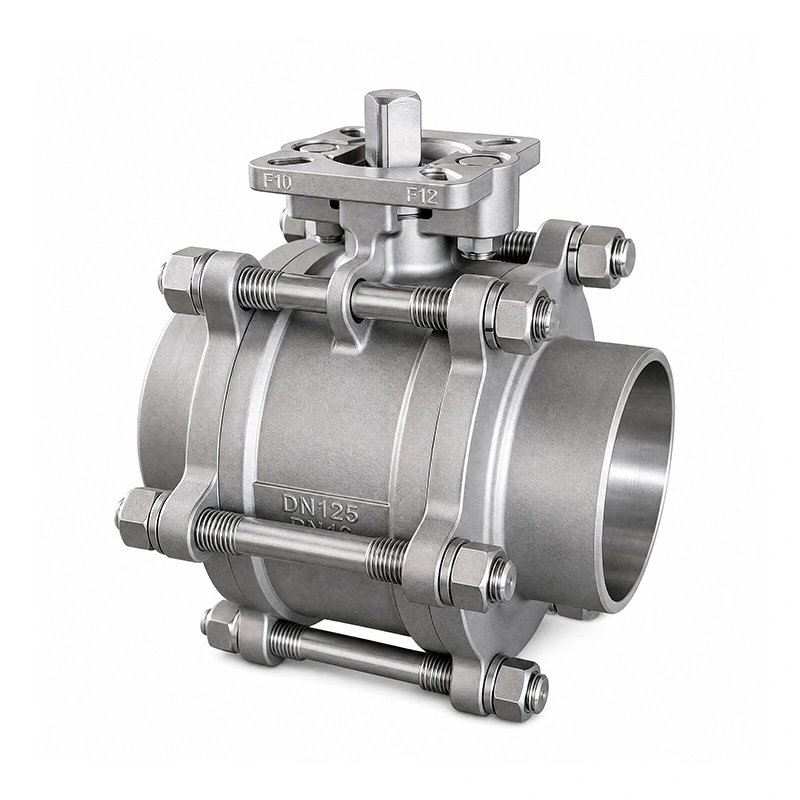

Toimilaitteen asennus

Venttiili on varustettu ISO 5211 -asennuslevyllä toimilaitteen suoraa asennusta varten. Pneumaattiset tai sähköiset toimilaitteet voidaan valita venttiilin koon, käyttömomentin ja ohjausvaatimusten mukaan. Toimilaitteen asennusliitäntä tulee tarkistaa ennen tilaamista yhteensopivuuden varmistamiseksi.

Standardit ja tarkastukset

Suunnittelu ja valmistus noudattavat ASME B16.34:ää, päittäin hitsatut päät perustuvat ASME B16.25:een. Venttiilien testaus ja tarkastus suoritetaan API 598:n mukaisesti. Paine-lämpötilaluokituksiin viitataan myös ASME B16.34:ssä.

Tuotantotarkastus kattaa materiaalitarkastuksen, painetestauksen, tiivistystarkastuksen ja valmiiden venttiilien tarkastukset. Materiaalitestausraportit ja sovellettavat tuotedokumentaatiot voidaan toimittaa venttiilikokoonpanon ja tilausvaatimusten mukaan.

Sovellukset

Ruostumattomasta teräksestä valmistettujen päittäin hitsattujen päiden pidennetty varsi 3PC on tarkoitettu teollisuusputkistoon, joka vaatii pysyvän hitsatun liitoksen ja helppokäyttöisen venttiilin käytön. Tyypillisiä käyttökohteita ovat kemiallinen käsittely, petrokemian järjestelmät, lääkelaitteet, elintarvikkeiden ja juomien valmistus, sähköntuotanto ja vedenkäsittely.

Varmista ennen valintaa putkilinjan väliaine, paine, lämpötila, putken koko, hitsaustiedot ja käytettävissä oleva asennustila. Venttiilimateriaalien ja istukan kokoonpanon yhteensopivuus huoltoväliaineen kanssa tulee myös tarkistaa.

FAQ

1. Mitkä ovat ruostumattomasta teräksestä valmistettujen palloventtiilien pidennettyjen 3PC:n päittäishitsattujen päiden pääsovellukset?

Sitä käytetään teollisissa putkistojärjestelmissä, joissa vaaditaan hitsausliitäntä ja laajennettu venttiilin käyttömahdollisuus. Sovelluksia ovat kemian-, petrokemian-, lääke-, elintarvike- ja juoma-, sähkö- ja vedenkäsittelyjärjestelmät.

2. Mikä standardi koskee päittäishitsattuja päitä?

Puskuhitsatut päät on määritelty ASME B16.25:n mukaisesti. Ennen asennusta hitsausspesifikaatiot on tarkistettava putkilinjan rakenteen mukaan.

3. Voidaanko toimilaite asentaa suoraan?

Kyllä. Venttiilissä on ISO 5211 -asennusalusta pneumaattisten tai sähköisten toimilaitteiden asennukseen. Toimilaitteen valinnan tulee perustua venttiilin kokoon, käyttömomenttiin ja ohjausvaatimuksiin.

4. Mitä materiaaleja käytetään vakiokokoonpanossa?

Runko on ASTM A351 CF8M (316), kun taas kuula ja varsi ovat ASTM A182 F316. Vakioistuin on RPTFE (PTFE+15%fv). Muut materiaalit ovat saatavilla pyynnöstä.

5. Mikä on suurin paine- ja lämpötila-alue?

Luettelo maksimipaine on 285 PSI, lämpötila-alueella -25 ℃ - 150 ℃. Todelliset toimintarajat tulee vahvistaa venttiilin koon, väliaineen ja sovellettavien paine-lämpötila-arvojen mukaan.

6. Voidaanko venttiiliä mukauttaa?

Kyllä. Muita materiaaleja ja komponenttikokoonpanoja voidaan toimittaa vaaditun väliaineen, paineen, lämpötilan ja asennusolosuhteiden mukaan.
