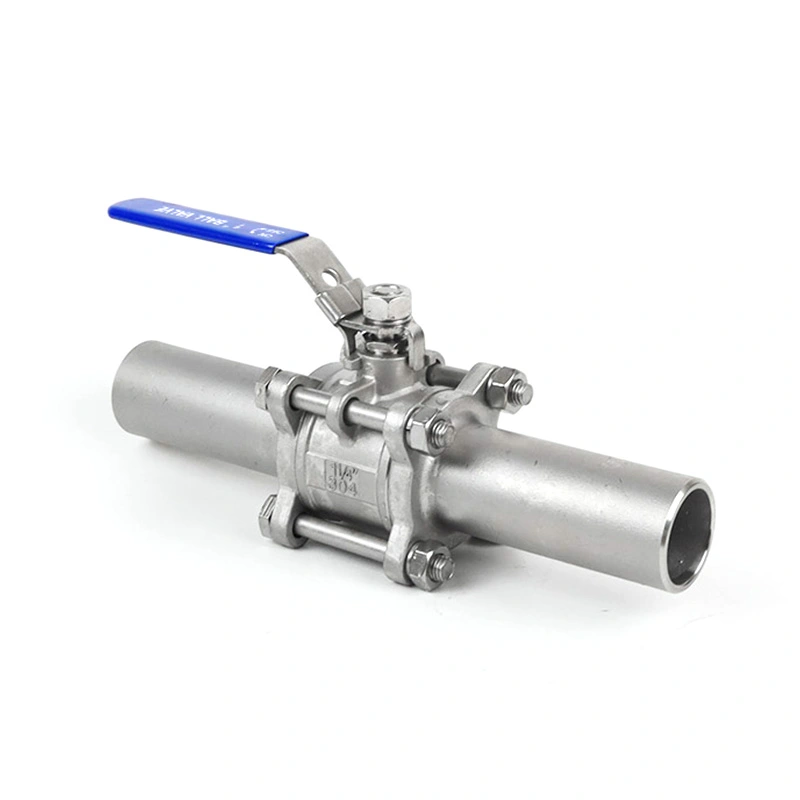

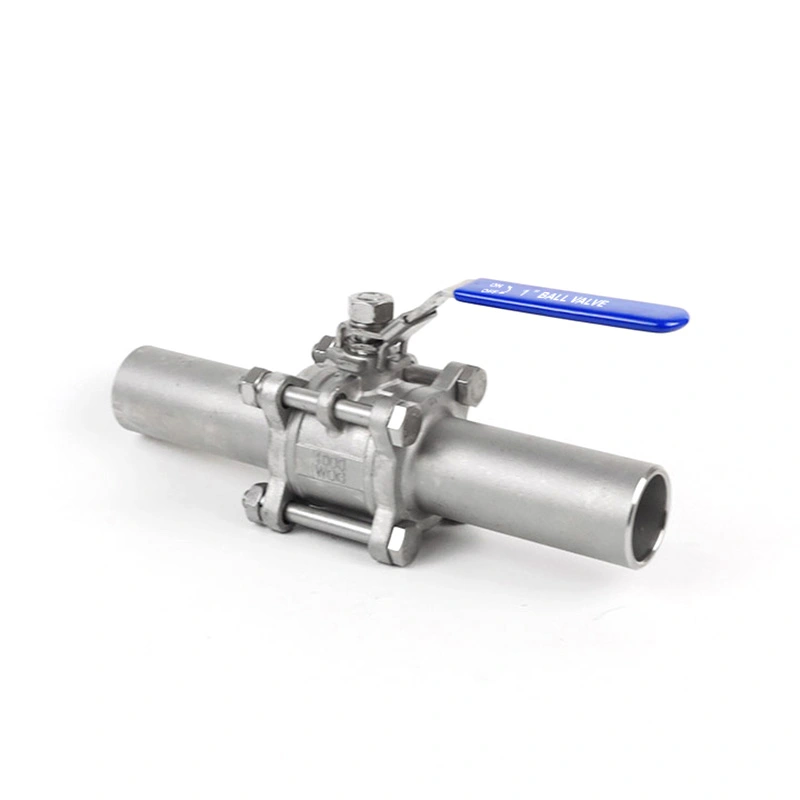

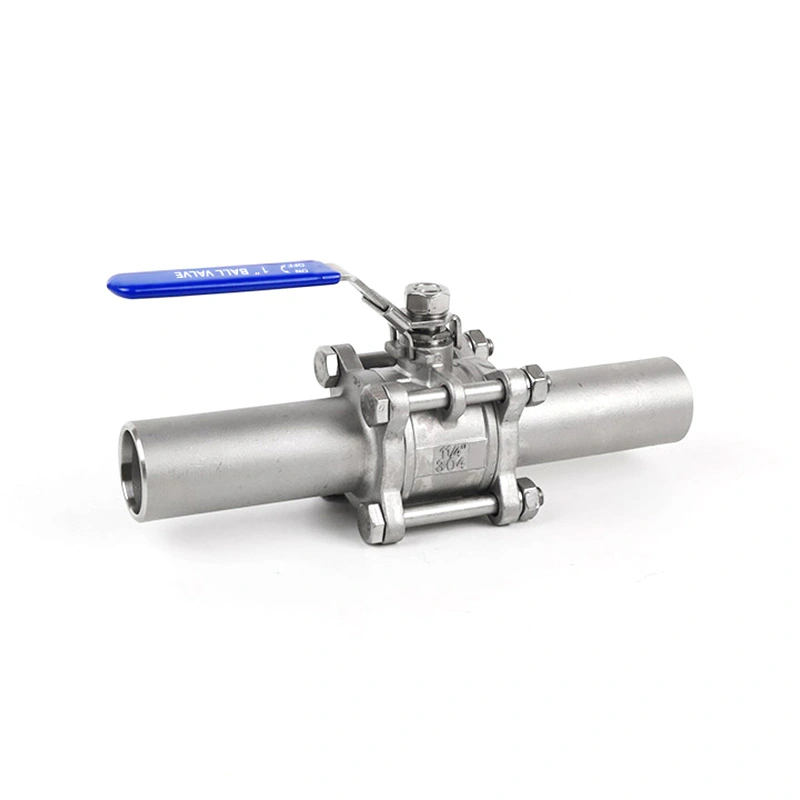

3 kpl palloventtiilin hitsausta laajennettu

3PC Ball Valve Weld Extended käyttää pidennettyjä päittäishitsauspäitä lisäämään hitsauspituutta venttiilin väliin runko ja putki. Pidennetyt päät ovat hyödyllisiä eristetyissä putkilinjoissa, maapohjassa ja putkistoasetteluissa joissa tarvitaan ylimääräistä hitsausetäisyyttä. Kolmiosainen runko mahdollistaa myös pääsyn sisäisiin komponentteihin tarkastus ja vaihto sen jälkeen, kun putkilinja on eristetty.

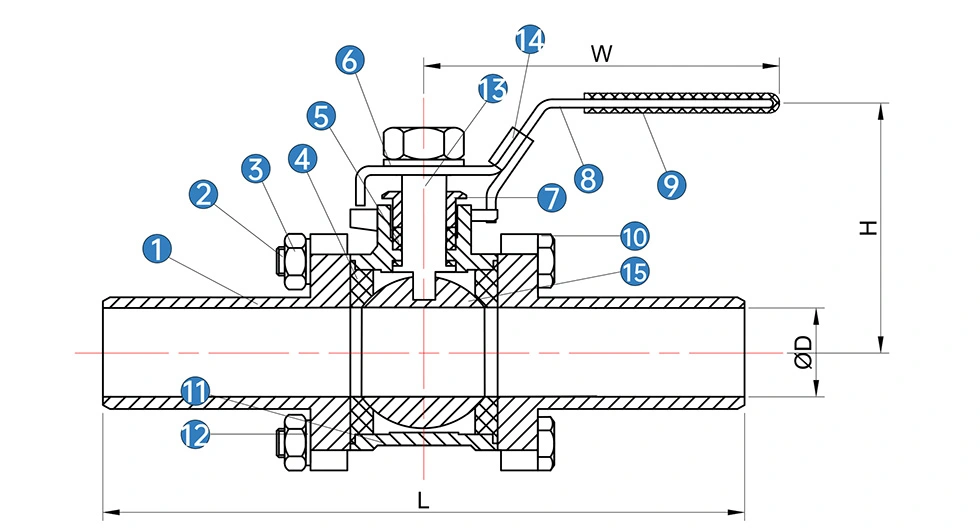

Päämitat

* N: Kierteenpäät ANSI B 2.1 NPT:n mukaisesti
* B: Kierteenpäät BS21 BSP:n mukaan

Tuotteen ominaisuudet

1. Jatkettu päittäishitsi

Pidennetyt hitsauspäät tarjoavat lisätilaa putkilinjan hitsaukseen ja auttavat pitämään hitsaustyöt poissa pääjohdosta venttiilin runko. Tämä konfiguraatio on hyödyllinen eristetyissä tai maahan upotetuissa putkissa, joihin venttiili on sijoitettava eristyksen ulkopuolella tai helposti saavutettavassa paikassa.

2. Kolmiosainen rakenne

Jaettu runko mahdollistaa venttiilin avaamisen tarkastusta ja huoltoa varten. Istuimet, tiivisteet ja muut sisätilat komponentteihin pääsee käsiksi, kun ne on vaihdettava, mikä vähentää tarvetta vaihtaa koko venttiilikokoonpano.

3. Materiaalit 316 ruostumatonta terästä

3PC Ball Valve Weld Extended käyttää ASTM A351 CF8M (316) rungossa ja ASTM A182 F316 kuulassa ja karassa. Vakioistuin on RPTFE (PTFE+15%fv). Muita materiaaliyhdistelmiä voidaan toimittaa tarpeen mukaan palveluehdot.

4. Puskuhitsausliitäntä

Hitsauspäät noudattavat ASME B16.25 -vaatimuksia. Puskuhitsattu liitos muodostaa pysyvän liitoksen venttiilin välille ja putkisto, hitsausmenettely ja putken valmistelu määritetään soveltuvien putkistojen eritelmien mukaan.

Hitsaus ja asennus

Tarkista ennen hitsausta putken koko, hitsauspään mitat, viisteen kunto ja kohdistus. Putken pitäisi olla kunnolla tuettu venttiilin liiallisen kuormituksen estämiseksi asennuksen aikana. Myös hitsausmenettelyjä tulee noudattaa sovellettava hankespesifikaatio.

Pidennetyt päät tarjoavat lisäetäisyyttä hitsausalueen ja venttiilin sisäosien välillä. Asianmukainen hitsaus ja lämmönhallintamenettelyjä tulee silti noudattaa istuimen, tiivisteiden ja muiden lämpöherkkien osien suojaamiseksi.

Materiaalit ja käyttöolosuhteet

Venttiili on määritelty lämpötila-alueelle -25 ℃ - 150 ℃ ja maksimipaine 285 PSI luettelossa ehdot. Todelliset toimintarajat tulee vahvistaa venttiilin koon, väliaineen, lämpötilan ja lämpötilan mukaan sovellettava paine-lämpötilaluokitus.

Ruostumattomasta teräksestä valmistettu runko, F316 pallo ja F316 varsi on tarkoitettu yhteensopiville teollisille materiaaleille. Istuin ja tiiviste materiaalivalinta tulee tarkistaa suhteessa todelliseen nesteeseen, lämpötilaan ja paineeseen ennen tilaamista.

Laaduntarkastus

Materiaalin tarkastus

Materiaalitunnisteet ja niihin liittyvät tarkastuspöytäkirjat voidaan toimittaa tilausvaatimusten mukaan. Materiaali testiraportit ovat saatavilla soveltuville venttiilikokoonpanoille.

Mittatarkastus

Venttiilien mitat ja hitsauspään ominaisuudet tarkistetaan määritettyjen tuotepiirustusten ja vaatimusten mukaisesti. Tarkastus voi sisältää hitsauspään pituuden, mitat ja yleisen kokoonpanon kunnon.

Paine- ja tiivistystestit

Venttiilien testaus ja tarkastus noudattavat API 598 -vaatimuksia. Paine- ja tiivistyskokeet suoritetaan tarkistamiseksi venttiilirungon ja istukan tiivistyskyky ennen toimitusta.

Venttiilin tarkastus valmis

Lopputarkastus kattaa venttiilin ulkonäön, kokoonpanon, hitsauspään suojauksen ja käyttökuntoisen. Vaadittu tuote asiakirjat voidaan laatia tilauksen mukaan.

Sovellukset

3PC Ball Valve Weld Extended soveltuu teollisuusputkiin, joissa on hitsausliitäntä ja lisähitsaus etäisyys vaaditaan. Tyypillisiä sovelluksia ovat petrokemian jalostus, öljy- ja kaasujärjestelmät, lämpöenergia, vedenkäsittely ja yleinen teollinen nesteiden valvonta.

Laajennetun pään kokoonpano on erityisen hyödyllinen putkilinjan eristämisessä, maanalaisessa asennuksessa tai työmaalla asettelu rajoittaa käytettävissä olevaa tilaa venttiilirungon ympärillä. Hakemuksen soveltuvuus tulee vahvistaa väliaine, paine, lämpötila ja putkilinjan eritelmät.

Pakkaus

Venttiilit pakataan vientikuljetuksia varten aaltopahvilaatikoihin ja vanerikoteloihin. Hitsauspäät ovat suojattu pakkaamisen aikana, jotta vältetään viisteen ja liitospintojen vaurioituminen käsittelyn aikana ja lähetys.

FAQ

1. Mikä on pidennettyjen hitsauspäiden tarkoitus 3PC Ball Valve Weld Extendedissä?

Pidennetyt hitsauspäät tarjoavat lisää hitsausetäisyyttä venttiilin rungon ja putkilinjan välillä. Ne ovat hyödyllisiä eristetyt putkistot, haudatut asennukset ja muut sijoittelut, joissa hitsausalue on sijoitettava kauemmaksi venttiilin rungosta.

2. Mitä materiaalia venttiilissä käytetään?

Vakiorungon materiaali on ASTM A351 CF8M (316), ja pallossa ja varressa käytetään ASTM A182 F316. Istuin on RPTFE (PTFE+15 %fv). Muut materiaalit ovat saatavilla pyynnöstä.

3. Mikä standardi koskee päittäishitsien päitä?

Päittäishitsien päät on määritelty ASME B16.25:n mukaisesti. Lopullisen hitsausmenettelyn tulee noudattaa soveltuvaa putki tai projektispesifikaatio.

4. Voidaanko venttiili huoltaa asennuksen jälkeen?

Kyllä. Kolmiosainen runko mahdollistaa pääsyn sisäisiin komponentteihin tarkastusta ja vaihtoa varten. Putkilinjan täytyy eristetään ja paineistetaan ennen venttiilin huoltoa.

5. Mitkä ovat paine- ja lämpötilarajat?

Luettelo maksimipaine on 285 PSI, ja lämpötila-alue on -25 ℃ - 150 ℃. Todellinen sallittu toiminta olosuhteet riippuvat venttiilin koosta, väliaineesta ja sovellettavasta paine-lämpötila-arvosta.

6. Mitä asiakirjoja voidaan toimittaa?

Materiaalitestausraportit ja soveltuvat tarkastus- tai tuotedokumentaatiot voidaan toimittaa venttiilin mukaan kokoonpano- ja tilausvaatimukset.
