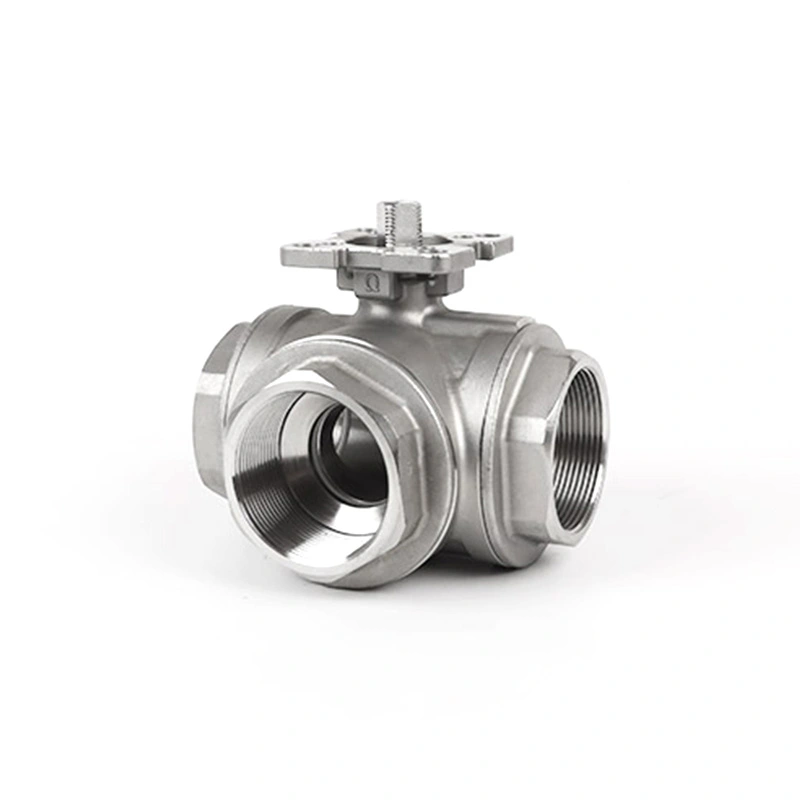

Kolmitiepalloventtiili ISO 5211 -suoraan kiinnityslevyn T-portilla

Shangtai kolmitiepalloventtiili, jossa on ISO 5211 Direct Mounting Pad T -portti, on suunniteltu joustavaan virtauksen säätöön teollisuuden putkistojärjestelmissä. T-porttirakenne tukee sekoittamista, suuntaamista ja monisuuntaista virtauksen jakautumista, kun taas ISO 5211 -asennuslevy tekee toimilaitteen asennuksesta nopeaa ja vakaata.

Lähdeventtiilivalmistajana Wenzhoussa, Kiinassa, Shangtai tarjoaa kilpailukykyisen tehtaan suoran hinnoittelun, luotettavan tuotantokapasiteetin ja vahvan tunnettuuden Kiinan venttiilimarkkinoilla. Tehtaamme on vain 10 minuutin päässä lentokentältä, joten vierailut ja tarkastukset ovat käteviä.

Tuotteen esittely

Tämä T-portti kolmitiepalloventtiili sopii sovelluksiin, joissa yhden venttiilin on ohjattava useita virtaussuuntia. Verrattuna tavallisiin kaksitieventtiileihin, se auttaa yksinkertaistamaan putkiston sijoittelua, vähentämään asennustilaa ja parantamaan järjestelmän ohjauksen tehokkuutta.

Päämitat

Keskeisiä etuja ovat:

T-portin virtausrakenne materiaalien sekoittamiseen, ohjaamiseen tai jakamiseen

ISO 5211 suoraasennusalusta pneumaattiseen tai sähköiseen toimilaitteen liittämiseen

Ylimääräistä kiinnikettä ei tarvita, mikä vähentää asennuskorkeutta ja parantaa toimilaitteen kohdistusta

Tarkat kierteitetyt päät sujuvaan asennukseen ja turvalliseen putkiliitäntään

Vakaa tiivistyskyky luotettavaan päivittäiseen käyttöön

OEM/ODM-tuki, jota tukee Shangtain muottien kehityskyky

Tuoteparametripiirrokset ovat saatavilla koon vahvistusta, projektin sovittamista ja teknistä arviointia varten.

Laadunvalvontaprosessi

Shangtai noudattaa standardoitua tarkastusjärjestelmää, joka kattaa IQC:n, IPQC:n, FQC:n ja OQC:n laadun pitämiseksi hallinnassa materiaalista lähetykseen.

IQC - saapuvan laadunvalvonta

Raaka-aineet tarkastetaan ennen tuotantoa. Materiaalin testauslaitteet tukevat paikan päällä tapahtuvaa materiaalin todentamista.

IPQC - Prosessissa oleva laadunvalvonta

Koneistuksen ja kokoonpanon aikana tarkastetaan avaimen mitat, kierteiden tarkkuus, pinnan viimeistely ja ISO 5211 -tyynyn mitat.

FQC - Lopullinen laadunvalvonta

Valmiiden venttiilien ulkonäkö, toiminta, tiivistyskyky ja paineen luotettavuus testataan tilausvaatimusten mukaisesti.

OQC - Lähtevän laadunvalvonta

Ennen toimitusta pakkaus, merkinnät, määrä ja asiakirjat tarkistetaan sen varmistamiseksi, että tavarat ovat valmiita turvalliseen kuljetukseen.

FAQ

Q1: Kuinka T-porttipallo määrittää virtaussuunnan?

Virtausreitin määrää sisäinen porttijärjestely ja pallon pyörimisasento. Ennen asennusta on varmistettava vaadittu liitäntä kolmen putkilinjan portin välillä, jotta venttiilin kahva tai toimilaitteen asento vastaa suunniteltua virtausreittiä.

Q2: Voidaanko T-porttiventtiiliä käyttää sekä sekoitukseen että vaihtoon?

Kyllä, T-porttikokoonpanoa voidaan käyttää erilaisiin kolmisuuntaisiin virtausjärjestelyihin. Se, soveltuuko se sekoittamiseen, ohjaamiseen tai jakeluun, riippuu portin geometriasta, paineolosuhteista ja putkiston sijoittelusta. Tarvittava virtauskuvio on ilmoitettava tilauksen yhteydessä.

Q3: Pitääkö toimilaitteen vastata venttiilin vääntömomenttia?

Kyllä. Toimilaitteen tulee tuottaa riittävä vääntömomentti venttiilille todellisissa käyttöolosuhteissa. Venttiilin koko, istukkamateriaali, käyttöpaine, väliaine ja käyttötaajuus tulee ottaa huomioon valittaessa pneumaattista tai sähköistä toimilaitetta.

Q4: Mitä tulee ottaa huomioon venttiilin istukkaa valittaessa?

Istuimen materiaali tulee valita työväliaineen, lämpötilan, paineen ja vaaditun tiivistyskyvyn mukaan. Kemiallinen yhteensopivuus on erityisen tärkeää, kun venttiiliä käytetään aggressiivisille tai prosessinesteille.

Kysymys 5: Voidaanko tämän tyyppistä venttiiliä käyttää luistossa tai jakoputkessa?

Kyllä. Kolmisuuntaista konfiguraatiota voidaan käyttää prosessin alustassa, jakotukissa ja kompakteissa putkistokokoonpanoissa, joissa yhden venttiilin on ohjattava virtausta useiden haarojen välillä. Käytettävissä oleva tila, portin suunta ja toimilaitteen asento tulee ottaa huomioon järjestelmän suunnittelussa.

K6: Mitä tapahtuu, jos putkilinjan paine on erilainen kolmen portin välillä?

Erilaiset paineolosuhteet voivat vaikuttaa virtaussuuntaan, virtausnopeuteen ja venttiilin käyttämiseen tarvittavaan voimaan. Venttiilin konfiguraatio tulee siksi valita kunkin liitetyn portin todellisten paineolosuhteiden mukaan eikä pelkästään nimellisen putken koon perusteella.

Kysymys 7: Mikä on kolmitiepalloventtiili, jossa on ISO 5211 -suora asennuslevyn T-portti?

A Kolmitiepalloventtiili ISO 5211 -suoraan kiinnityslevyn T-portillaon kolmitieventtiili, jossa yhdistyvät T-porttipallokokoonpano ja ISO 5211 -toimilaitteen asennusliitäntä. Se on tarkoitettu järjestelmiin, jotka vaativat hallittua virtausta kolmen putkiliitännän välillä, ja se voidaan konfiguroida manuaaliseen tai automaattiseen käyttöön.
