Taottu hiiliteräksinen luistiventtiili 800LB

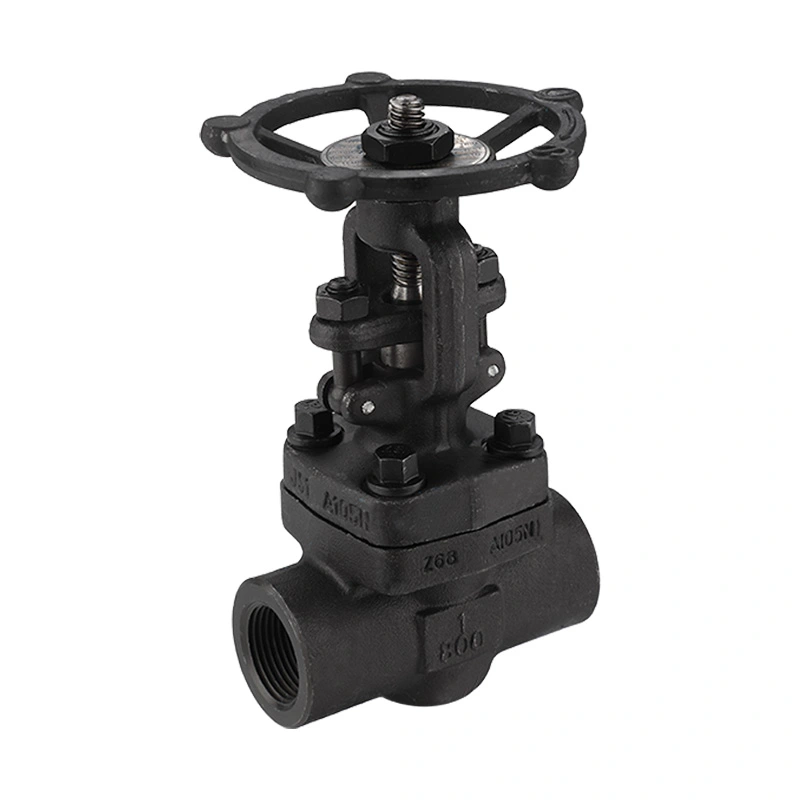

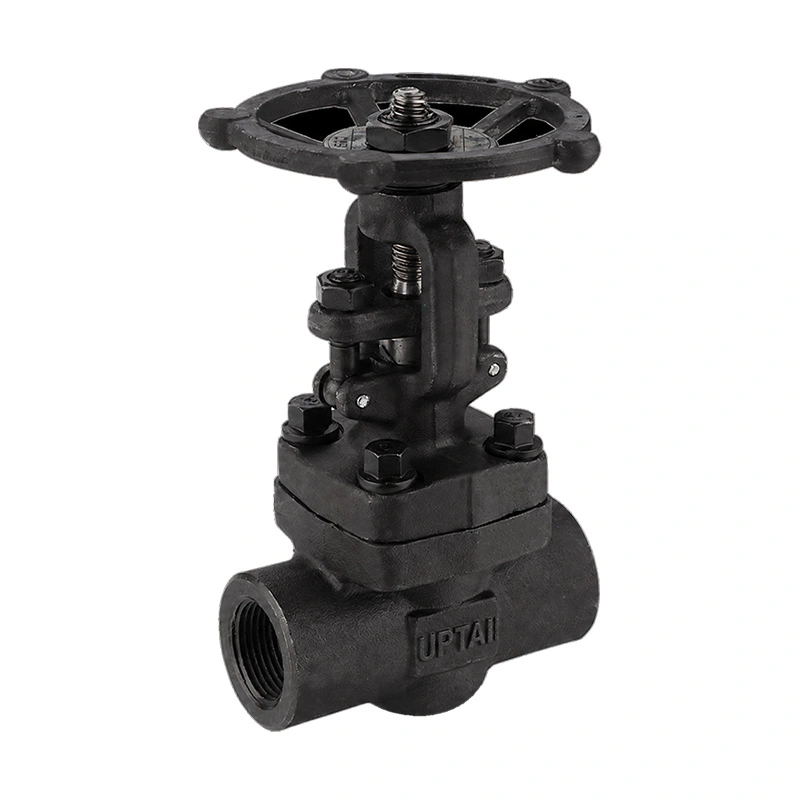

Forged Carbon Steel Gate Valve 800LB on taottu luistiventtiili pienireikäisiin teollisuusputkiin. Se käyttää ASTM A105N -runkoa, OS&Y-varsijärjestelyä, pultattua konepeltiä ja käsipyöräkäyttöä. NPT-, BSP- ja pistorasia-hitsausliitännät ovat saatavilla eri putkikokoonpanoille.

Shangtai valmistaa teollisuusventtiilejä Wenzhoussa, Zhejiangin osavaltiossa Kiinassa. Tuotantoprosessi sisältää koneistuksen, kokoonpanon, painetestauksen, tarkastuksen, merkinnän ja pakkaamisen. Venttiilin tekniset tiedot voidaan varmistaa vaaditun koon, liitännän, väliaineen, paineen, lämpötilan ja materiaalivaatimusten perusteella.

Päämitat

Venttiilin rakenne

Venttiilin runko on valmistettu ASTM A105N taotusta hiiliteräksestä. Konepelti on pultattu runkoon, mikä mahdollistaa pääsyn sisäosiin sen jälkeen, kun linja on eristetty ja paineeton.

OS&Y Varsi

Ulkopuolinen ruuvi ja ike-rakenne sijoittavat varren venttiilirungon ulkopuolelle. Karan liike on nähtävissä käytön aikana, mikä antaa myös yksinkertaisen visuaalisen osoituksen venttiilin asennosta.

Kiinteä kiila

Kiila liikkuu pystysuunnassa sulkeakseen virtauskanavan. Luistiventtiili on tarkoitettu eristyspalveluun ja sitä käytetään normaalisti täysin auki tai kokonaan kiinni.

Varren ja istuimen materiaalit

Listattu varsimateriaali on ASTM A182 F6a. Levy on saatavana ASTM A-276 Gr. 420 valinnaisella kovasuuntaisella Stellite 6 -kokoonpanolla, kun taas listattu istuinmateriaali on ASTM A-276 Gr. 410.

Paine ja lämpötila

Venttiilin luokitus on CL800, ja sen suurin sallittu käyttöpaine on 1975 PSI. Sovellettava työpaine riippuu lämpötilasta, materiaalista, koosta ja asiaankuuluvasta paine-lämpötila-arvosta. Venttiili tulee valita käyttämällä todellisia käyttöolosuhteita pelkän paineluokan sijaan.

Listattu lämpötila-alue on -29 ºc + 425 ºc. Istuimen, varren, tiivisteen ja muiden sisäisten materiaalien yhteensopivuus tulee tarkistaa, kun venttiiliä käytetään korkeissa lämpötiloissa.

Lopeta yhteysasetukset

Venttiili voidaan toimittaa NPT-, BSP- tai hylsyhitsauspäillä. Liitännän tulee vastata putkilinjan eritelmiä ja asennustapaa.

NPT

NPT-kierrepäät on määritelty listatun ASME B1.20.1 -liitäntästandardin mukaisesti. Kierrekoko ja liitososat tulee tarkistaa ennen asennusta.

BSP

BSP-päitä on saatavana putkijärjestelmiin, joissa käytetään yhteensopivia BSP-kierteitä. Tarvittava kierrekokoonpano tulee vahvistaa tilauksen yhteydessä.

Socket Weld

Muhvihitsauspäät soveltuvat pienireikäisiin putkiin, joissa tarvitaan hitsausliitos. Hitsaustoimenpiteiden tulee noudattaa soveltuvia putkistoja.

NACE:n vaatimukset

Spesifikaatioissa luetellaan NACE MR0175 / ISO 15156. Sour-service-sovelluksissa venttiilimateriaalit ja valmistusvaatimukset tulee tarkistaa todellisten käyttöolosuhteiden ja projektin spesifikaatioiden perusteella.

Jos NACE-vaatimustenmukaisuus vaaditaan, vaaditut materiaaliluokat, kovuusrajat, tarkastusvaatimukset ja asiakirjat tulee vahvistaa ennen tuotantoa.

Tyypilliset sovellukset

Öljy ja kaasu:Pienireikäiset eristyskohdat ylä-, ala- ja prosessiputkistoissa.

Jalostus ja petrokemia:Prosessilinjat, sähkönjakeluputket ja laiteliitännät, jotka vaativat manuaalisen eristyksen.

Sähköntuotanto:Valitut höyry-, kattila- ja sähkölinjat määritetyissä paine- ja lämpötilarajoissa.

Teollisuuslaitteet:Kompaktit putkikokoonpanot ja prosessilaitteet kierre- tai muhvi-hitsausliitoksilla.

Valintapisteet

Varmista venttiilin koko, liitäntätyyppi, käyttöpaine, lämpötila, väliaine ja materiaalivaatimukset ennen tilaamista. Anna sour-palvelusovelluksissa sovellettava NACE-spesifikaatio. Varmista kierreliitännöissä kierteen tyyppi ja koko. Muhvi-hitsausliitäntöjen osalta varmista putken mitat ja hitsausvaatimukset.

Venttiili on tarkoitettu eristämiseen. Jos sovellus vaatii jatkuvaa virtauksen säätöä, toimintatapa ja venttiilityyppi tulee tarkistaa ennen valintaa.

Asennus ja huolto

Tarkasta venttiili ja liitospäät ennen asennusta. Pidä sisäpinnat puhtaina ja poista suojakannet vasta, kun venttiili on valmis asennettavaksi.

Kierreliitokset tulee asentaa määritellyllä tiivistysmenetelmällä ilman liiallista kiristystä. Muhvihitsausversioissa hitsaustoimenpiteen tulee ohjata lämmöntuottoa ja noudattaa sovellettavia putkistovaatimuksia.

Käytä asennuksen jälkeen käsipyörää ja tarkista koko avautumis- ja sulkemisliike. Ennen huoltoa eristä putkisto ja poista paine siitä. Tarkastuksen tulee sisältää kara, pakkausalue, konepellin liitäntä, käsipyörä ja tiivistepinnat.

Testaus ja dokumentointi

Venttiili on suunniteltu ja valmistettu API 602:n mukaisesti, ja API 598 on määritelty testausta ja tarkastusta varten. Tarkastukseen voi kuulua materiaalitarkistuksia, mittatarkastusta, kuoren testausta, istuimen vuototestiä, käyttötarkastuksia ja lopputarkastusta.

Materiaalitiedot, mittatiedot, piirustukset, tarkastuspöytäkirjat ja testidokumentaatio voidaan toimittaa tilausvaatimusten mukaan.

FAQ

Kysymys 1: Mikä on taottu hiiliteräsluukku 800LB?

Taottu hiiliteräksinen luistiventtiili 800LB on taottu luistiventtiili korkeapaineisiin pienireikäisiin putkiin. Se käyttää taottua hiiliteräsrunkoa ja porttityyppistä sulkuelementtiä putkistojen eristämiseen. Luettelo sisältää OS&Y-toiminnan, pultattu konepellin, käsipyörän käytön ja NPT-, BSP- tai pistorasia-hitsausliitännät.

Kysymys 2: Mitä eroa on OS&Y:n ja piilovarren mallin välillä?

OS&Y-mallissa kara on sijoitettu venttiilirungon ulkopuolelle ja liikkuu näkyvästi käytön aikana. Piilotettu varsirakenne pitää varren liikkeen venttiilirungon sisällä. OS&Y-järjestely helpottaa venttiilin likimääräisen asennon tunnistamista visuaalisesti.

Q3: Milloin muhvi-hitsausliitäntä tulee valita?

Pistorasiahitsauksen päitä voidaan harkita pienireikäisissä putkijärjestelmissä, joissa vaaditaan hitsausliitäntä. Putken koko, seinämän paksuus, hitsausmenetelmä ja projektin putkiston standardi tulee vahvistaa ennen valintaa.

Q4: Vaatiiko venttiili säännöllistä voitelua?

Voiteluvaatimukset riippuvat venttiilin rakenteesta ja käyttöolosuhteista. Kara ja käyttöosat tulee huoltaa valmistajan huolto-ohjeiden mukaisesti, eikä tiivistekomponentteihin saa levittää sopimattomia voiteluaineita.

Q5: Mikä voi aiheuttaa ulkoisen vuodon varren ympärillä?

Karan alueen vuoto voi liittyä tiivistystilaan, karan pinnan kuntoon, virheelliseen säätöön tai komponenttien kulumiseen. Venttiili on eristettävä ja paineeton ennen pakkausalueen tarkastamista tai huoltoa.

Q6: Voiko tätä venttiiliä mukauttaa muiden materiaalien kanssa?

Muut materiaalikokoonpanot ovat saatavilla pyynnöstä. Vaadittu runko, levy, varsi, istukka ja muut materiaalit tulee määrittää väliaineen, paineen, lämpötilan, korroosio-olosuhteiden ja sovellettavien standardien mukaan.

Q7: Mitä tietoja tarjousta varten on annettava?

Ilmoita venttiilin koko, liitäntätyyppi, väliaine, käyttöpaine, lämpötila, määrä, materiaalivaatimukset, NACE-vaatimukset tarvittaessa sekä soveltuvat piirustukset tai projektin tekniset tiedot.
