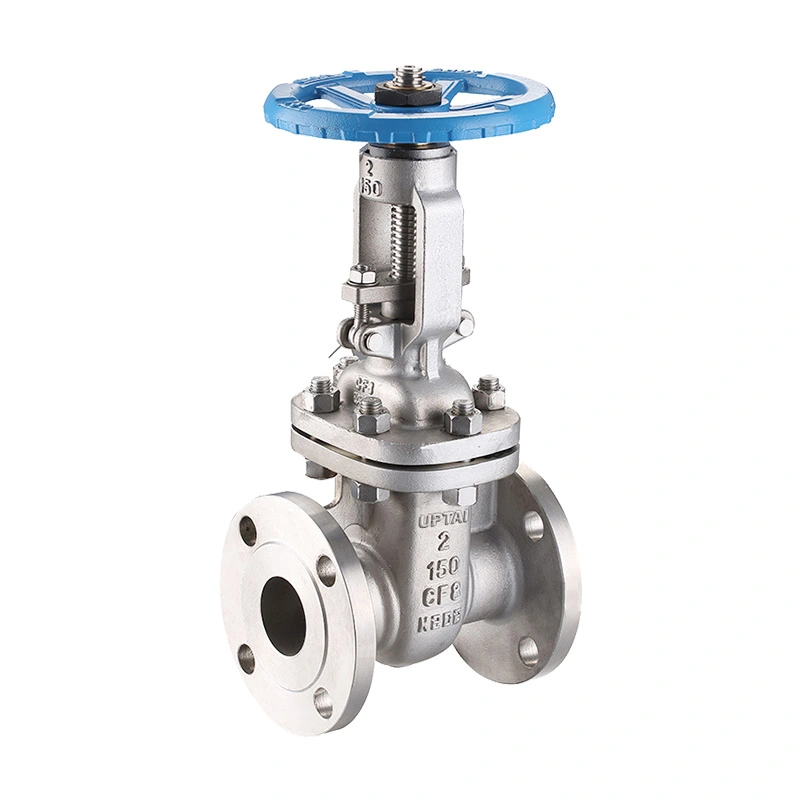

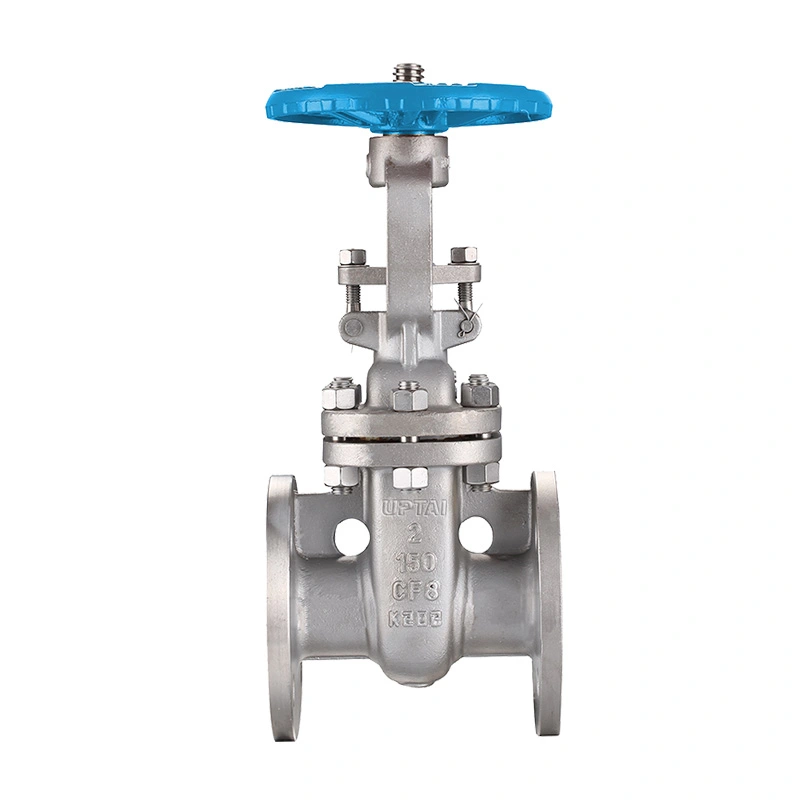

ANSI 150LB ruostumattomasta teräksestä valmistettu sulkuventtiili

ANSI 150LB ruostumattomasta teräksestä valmistettu luistiventtiili on konfiguroitu putkilinjan eristämiseen, kun tarvitaan täysreikäinen virtausreitti ja ruostumattomasta teräksestä valmistettu venttiilirunko. Portti liikkuu pystysuunnassa avatakseen tai sulkeakseen käytävän, mikä tekee tästä venttiilistä sopivan sovelluksiin, jotka normaalisti vaativat täysin auki tai täysin suljettua huoltoa jatkuvan kuristuksen sijaan. Listattu konfiguraatio kattaa NPS 2" - 48" ja käyttää käsipyörää tai vaihdetta venttiilin koon mukaan.

Shangtai valmistaa teollisuusventtiilejä Wenzhoussa, Zhejiangin osavaltiossa Kiinassa. Venttiilituotanto sisältää materiaalin valmistelun, koneistuksen, komponenttien kokoonpanon, painetestauksen, tarkastuksen, merkinnän ja lopullisen pakkaamisen. Tuotteen kokoonpano voidaan vahvistaa putkilinjan koon, paineluokan, käyttöväliaineen, lämpötilan, materiaalivaatimusten, liitäntästandardin ja sovellettavien projektispesifikaatioiden mukaan.

Päämitat

Luistiventtiilin rakenne ja toimintaperiaate

Venttiili käyttää porttityyppistä sulkuelementtiä, joka kulkee kohtisuorassa putkilinjan virtaussuuntaan nähden. Kun portti on täysin nostettu, virtauskanava avataan; kun portti lasketaan alas, käytävä sulkeutuu. Tämä suora järjestely valitaan yleisesti putkistojen eristämiseen, kun alhainen painehäviö täysin avoimessa asennossa on tärkeä.

Luistiventtiilit on yleensä tarkoitettu eristämiseen rutiininomaisen kuristuksen sijaan. Venttiilin pitäminen täysin auki tai kokonaan kiinni auttaa vähentämään portin ja istukkapintojen tarpeetonta kulumista. Jos virtauksen säätöä tarvitaan, venttiilin tyyppi ja käyttöolosuhteet tulee arvioida erikseen.

Ruostumattomasta teräksestä valmistettu runko ja levy

Listatut runko- ja levymateriaalit ovat ASTM A351 CF8 / CF8M. Nämä ruostumattomat teräslaadut voidaan valita teollisuuspalveluihin, joissa korroosionkestävyys ja materiaalien yhteensopivuus ovat tärkeitä näkökohtia. Varsinaisen materiaalin tulee olla yhteensopiva prosessiväliaineen, lämpötilan, paineen ja projektin spesifikaatioiden kanssa.

F304 / F316 Varsi

Varsi on määritelty ASTM A182 F304 / F316. Varsi siirtää käyttövoiman käsipyörästä tai vaihteistosta portille. Karan materiaalin valintaa tulee harkita yhdessä venttiilirungon, levyn, istukan, tiivisteen ja prosessiväliaineen kanssa.

Stellite 6 -istuimen kokoonpano

Listattu istuinkokoonpano sisältää ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6:n kovapintaista pintaa käytetään soveltuvilla istuinpinnoilla, joissa vaaditaan kulutuskestävyyttä ja toistuvaa kosketusta. Tarkka istukkajärjestely tulee vahvistaa venttiilin koon ja tilatun kokoonpanon mukaan.

Luokka 150 Paine ja laippaliitäntä

Class 150 -merkintä ilmaisee venttiilin paineluokan sovellettavan ASME:n paine-lämpötilaluokitusjärjestelmän mukaisesti. Sitä ei pidä tulkita kiinteäksi 150 PSI:n työpaineeksi. Luettelo suurin käyttöpaine on 285 PSI, kun taas tietyn venttiilin sallittu paine riippuu materiaalista, koosta, lämpötilasta ja sovellettavasta paine-lämpötila-arvosta.

Venttiili käyttää RF-yhteensopivia laippapäitä. NPS 2" - 24" listattu liitäntästandardi on ASME B16.5, kun taas NPS 26" ja sitä uudemmat on määritetty ASME B16.47 -sarjan A kanssa. Putkilinjan laipan mitat, paineluokka, tiivisteen valinta, pulttien järjestely ja pinnan kunto tulee tarkistaa ennen asennusta.

Venttiilin toiminta ja koon valinta

Toimintatapa muuttuu venttiilin koon mukaan. Listattu konfiguraatio käyttää käsipyörää venttiileille 2" - 16" ja vaihteistoa 18" ja sitä suuremmille kokoille. Suuremmat venttiilit vaativat yleensä suuremman käyttömomentin, joten vaihdemekanismi soveltuu halkaisijaltaan suurempien putkistoventtiileiden manuaaliseen käyttöön.

Käsipyörän toiminta

Käsipyöräkäyttö tarjoaa suoran paikallisohjauksen määritetyille 2" - 16" venttiilikoille. Käyttäjän tulee kääntää käsipyörää venttiilin avautumis- ja sulkemissuunnan mukaisesti, eikä hän saa käyttää liiallista ulkoista voimaa voittaakseen epänormaalin vastuksen.

Vaihteiston kuljettaja

Venttiilit alkaen 18" ja sitä vanhemmat on määritelty vaihdeoperaattoreiden kanssa. Vaihteisto tarjoaa mekaanista etua suurempien venttiilien avaamiseen ja sulkemiseen ja voi olla hyödyllinen silloin, kun suora käsipyöräkäyttö vaatisi liiallista käyttövoimaa.

NACE-palvelunäkökohdat

Listattu konfiguraatio viittaa NACE MR0175 / ISO 15156:een. Nämä standardit liittyvät materiaalivaatimuksiin laitteille, jotka ovat alttiina tietyille rikkivetyä sisältäville ympäristöille öljyn ja kaasun tuotannossa. NACE:n soveltuvuus tulee vahvistaa suhteessa todelliseen käyttöympäristöön, materiaalivaatimuksiin, paineeseen, lämpötilaan ja projektin spesifikaatioihin sen sijaan, että se olisi oletettu pelkästään venttiilimallin perusteella.

Sour-service-sovelluksissa materiaalin valinta ja kovuusvaatimukset voivat olla tärkeitä. Täydellinen venttiilikokoonpano, mukaan lukien painetta sisältävät materiaalit, verhoilu, istukat, varsi ja muut kostuneet komponentit, on siksi tarkistettava sovellettavien projektivaatimusten perusteella ennen tilaamista.

Sovellettavat toimialat

Öljy- ja kaasujärjestelmät

Käytetään putkistojen eristämiseen ylävirran, keskivirran, jalostus- ja petrokemian sovelluksissa, joissa valitut ruostumattoman teräksen materiaalit ja paineluokka ovat yhteensopivia käyttöolosuhteiden kanssa.

Kemiallinen käsittely

Soveltuu yhteensopivien kemiallisten ja prosessinesteiden eristämiseen. Runko, levy, varsi, istuin ja muut materiaalivalinnat tulee tarkistaa kemiallisen koostumuksen, pitoisuuden, käyttölämpötilan ja paineen perusteella.

Vesi ja jätevesi

Koskee valittuja vedenjakelu-, käsittely-, käyttö- ja prosessivesiputkistoja, joissa tarvitaan laipallinen eristysventtiili.

Sähkö- ja sähköjärjestelmät

Voidaan käyttää eristämiseen teollisuuslaitosten putkistoissa, tehoon liittyvissä järjestelmissä, LVI-palveluissa ja muissa yhteensopivissa nestesovelluksissa määritellyissä paine- ja lämpötilarajoissa.

Valintanäkökohdat

Putkilinjan koko:Vahvista nimellinen putken koko ja vaadittu venttiilikoko ennen tilaamista. Halkaisijaltaan suurista venttiileistä tulee myös tarkistaa käytettävissä oleva asennus- ja käyttötila.

Paineluokka:Varmista, että luokka 150 ja ilmoitettu suurin käyttöpaine sopivat todelliselle putkilinjan paineelle käyttölämpötilassa.

Keskikokoinen yhteensopivuus:Tarkista ruostumattoman teräksen rungon, levyn, varren, istukan, tiivisteen ja muiden kostuneiden materiaalien yhteensopivuus prosessiväliaineen kanssa.

Yhteysstandardi:Tarkista laipan standardi, RF-pinta, pultinreikien järjestely, tiivistetyyppi ja kasvotusten vaatimukset putkilinjan piirustuksista.

Toimintatapa:Tarkista, tarvitaanko käsipyörän tai vaihteen käyttöä venttiilin koon, asennusasennon, käytettävissä olevan käyttötilan ja vaaditun käyttömomentin mukaan.

Sour-palvelun vaatimukset:Jos venttiili on tarkoitettu hapankaasulle tai muulle H₂S-pitoinen palvelu, toimita soveltuva NACE- tai projektispesifikaatio materiaali- ja valmistusvahvistusta varten.

Asennus ja huolto

Ennen asennusta tarkasta venttiili, laippapinnat, tiivistepinnat ja suojakannet kuljetusvaurioiden varalta. Putkilinja tulee kohdistaa oikein, jotta ulkoiset putken kuormat eivät siirry tarpeettomasti

FAQ

Q1: Miten luistiventtiili eroaa palloventtiilistä putkilinjan eristämisessä?

Luistiventtiili käyttää lineaarisesti liikkuvaa porttia putkilinjan avaamiseen tai sulkemiseen, kun taas palloventtiili käyttää pyörivää palloa. Luistiventtiilit valitaan yleensä suurempiin putkistojen eristykseen, jossa vaaditaan suoraa virtausreittiä ja suhteellisen pientä virtausvastusta täysin avoimessa asennossa.

Q2: Mitä tulee tarkistaa, jos luistiventtiiliä on vaikea käyttää?

Tarkista, onko putkilinja kohdistettu oikein, ovatko kara ja käyttömekanismi puhtaat ja voideltu ohjeiden mukaisesti ja onko liiallinen paine tai kerrostumat vaikuttaneet portin liikkeeseen. Jos epänormaalia vastusta on jäljellä, venttiili on eristettävä ja tarkastettava sen sijaan, että sitä pakotettaisiin ulkoisella lisävivulla.

Q3: Kuinka ruostumattomasta teräksestä valmistettua sulkuventtiiliä tulisi säilyttää ennen asennusta?

Venttiili tulee säilyttää puhtaassa ja kuivassa paikassa laippasuojat paikoillaan. Vältä altistumista syövyttäville aineille, liialliselle kosteudelle, iskuille ja sisäisten tiivistepintojen kontaminaatiolle. Suuret venttiilit tulee myös tukea asianmukaisesti varastoinnin ja käsittelyn aikana.

Q4: Mikä voi aiheuttaa vuodon luistiventtiilin asennuksen jälkeen?

Mahdollisia syitä ovat vaurioituneet tiivistepinnat, sopimaton tiivisteen asennus, vieras aine venttiilin sisällä, virheellinen sulkemistoiminto tai putkilinjan kohdistusongelmat. Todellinen syy tulee selvittää tarkastuksella ja painetestauksella sen jälkeen, kun järjestelmä on eristetty turvallisesti.

K5: Voidaanko ANSI 150LB ruostumattomasta teräksestä valmistettu luistiventtiili toimittaa putkilinjan piirustuksen mukaan?

Kyllä. Venttiilin koko, pintamitat, laipan järjestely, käyttöasento, materiaalikokoonpano ja muut liitäntävaatimukset voidaan tarkistaa putkilinjan piirustuksen perusteella ennen tuotantoa. Tämä on erityisen hyödyllistä vaihtoventtiileissä ja projekteissa, joissa on kiinteät asennusmitat.

K6: Voidaanko venttiiliä käyttää olemassa olevan luistiventtiilin tilalle?

Kyllä, edellyttäen, että vaihtoventtiili vastaa vaadittua kokoa, paineluokkaa, pintamittoja, laippaliitäntää, materiaalierittelyä, käyttötapaa ja asennustilaa. Olemassa olevia venttiilipiirroksia, tyyppikilven tietoja tai mittatietoja voidaan käyttää konfiguroinnin vahvistamiseen.

Q7: Kuinka venttiilin käyttöikä voidaan säilyttää?

Käytä venttiiliä sen määritetyissä paine- ja lämpötilarajoissa, vältä turhaa toistuvaa kiertoa, pidä kara ja käyttömekanismi sopivassa kunnossa ja tarkasta venttiili säännöllisesti putkilinjan huoltoaikataulun mukaisesti. Kaikki epänormaalit vuodot tai käyttövastukset on tutkittava viipymättä.

Q8: Mitkä tekniset tiedot on vahvistettava ennen tilaamista?

Tärkeimpiä tietoja ovat nimelliskoko, paineluokka, päätyliitos, kasvotusten mitat, runko- ja verhoilumateriaalit, istuimen kokoonpano, käyttötapa, huoltoväliaine, paine, lämpötila, sovellettavat standardit ja mahdolliset erityiset tarkastus- tai dokumentaatiovaatimukset.
