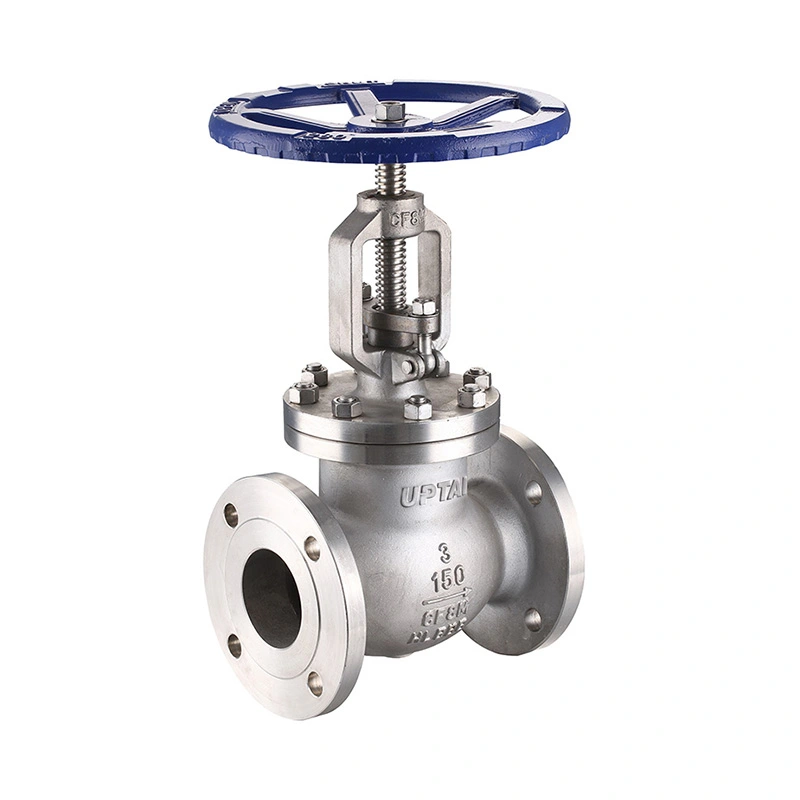

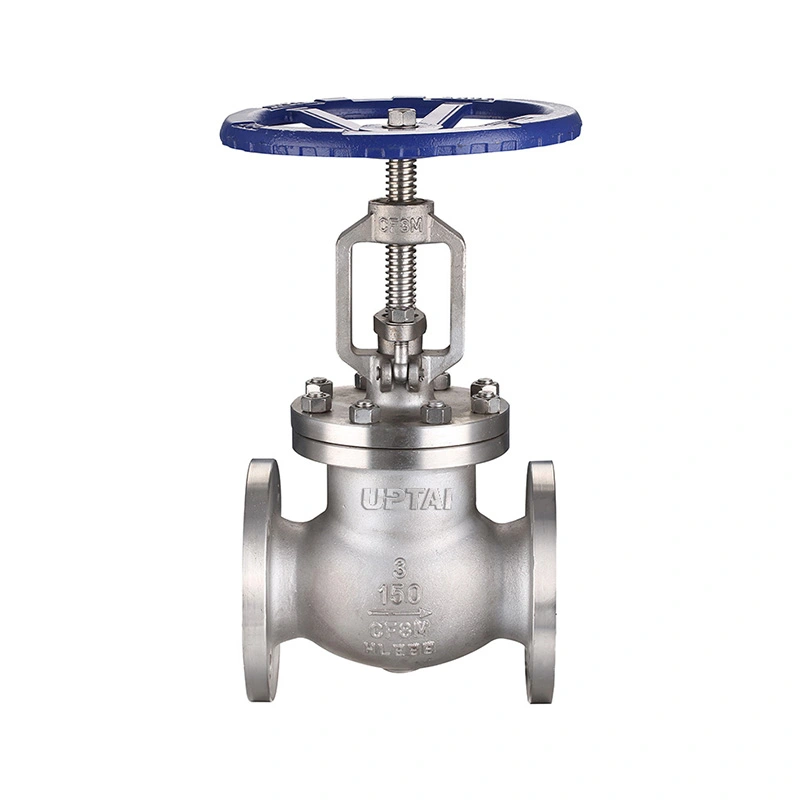

Luokan 150 taottu ruostumattomasta teräksestä valmistettu laipallinen palloventtiili

Luokan 150 taottu ruostumattomasta teräksestä valmistettu laippaventtiili on taottu ruostumattomasta teräksestä valmistettu palloventtiili teollisuusputkistoon ja prosessilaitteisiin. Se käyttää lineaarisesti liikkuvaa kiekkoa sulkemiseen ja virtauksen säätelyyn, RF-yhteensopivilla laipallisilla päillä ja käsipyörällä. Venttiiliä on saatavana 1/2" - 2" kokoisina F304- ja F316-materiaalivaihtoehdoilla.

Taotun rungon, kiekon, varren ja istukan materiaalit voidaan valita työväliaineen, paineen ja lämpötilan mukaan. Venttiilispesifikaatio sisältää myös NACE MR0175 / ISO 15156 -vaatimukset sovellettaville käyttöolosuhteille.

Päämitat

Rakennus- ja palveluehdot

Venttiilin runko on valmistettu ASTM A182 F304 tai F316 taotusta ruostumattomasta teräksestä. Levy liikkuu venttiilin akselia pitkin ja sulkeutuu istukkaa vasten. Käsipyörän kääntäminen muuttaa levyn asentoa, jolloin venttiiliä voidaan käyttää sulkemiseen tai ohjattuun virtauksen säätöön.

Levy on saatavana muodossa ASTM A182 F304 tai ASTM A182 F316 STL#6-vaihtoehdolla spesifikaatioiden mukaisesti. Varsi ja istuin ovat saatavilla mallissa F304 tai F316. Materiaalin valinnassa tulee ottaa huomioon prosessineste, pitoisuus, käyttölämpötila ja korroosioolosuhteet.

Venttiilin luokitus on CL150 ja sen suurin sallittu käyttöpaine on 285 PSI. Määritetty lämpötila-alue on -29 ℃ + 425 ℃. Todellinen sallittu paine on verrattava käyttölämpötilassa sovellettavaan paine-lämpötila-arvoon.

Laippaliitännät ja sovellukset

Luokan 150 taotussa ruostumattomasta teräksestä valmistettu laippaventtiili käyttää RF-yhteensopivia laipallisia päitä, joissa ASME B16.5 on määritelty liitäntästandardille. Laippaliitoksen avulla venttiili voidaan pultata sopivaan putkilinjan laippaan ja poistaa, kun tarkastusta tai huoltoa tarvitaan.

Tarkista ennen asennusta laipan koko, paineluokka, tiiviste, pultti ja pintamitta. Putkilinja on kohdistettava oikein, jotta vältetään liiallinen mekaaninen kuormitus venttiililiitännässä.

Venttiiliä voidaan käyttää öljyn ja kaasun, petrokemian, kemian jalostuksen, teollisuuslaitosten ja muissa putkistojärjestelmissä, joissa vaaditaan ruostumatonta terästä olevaa rakennetta ja manuaalista virtauksen ohjausta. Sopivia väliaineita voivat olla vesi, höyry, ilma, öljy ja yhteensopivat prosessinesteet määritellyissä paine-, lämpötila- ja materiaalirajoissa.

Maapalloventtiileillä on normaalisti suurempi painehäviö kuin suorassa läpivirtausventtiileissä sisäisen virtausreitin vuoksi. Jos venttiiliä käytetään jatkuvaan virtauksen säätöön, vaadittu virtausnopeus, painehäviö ja toimintataajuus tulee ottaa huomioon mitoituksen yhteydessä.

Valinta, testaus ja usein kysytyt kysymykset

Ilmoita tilauksen yhteydessä venttiilin koko, paineluokka, laipan standardi, väliaine, käyttöpaine, lämpötila, runko- ja verhoilumateriaalit, määrä sekä mahdolliset erityiset tarkastus- tai dokumentaatiovaatimukset. Korvaussovelluksissa olemassa olevia venttiilipiirroksia, tyyppikilven tietoja tai kasvotusten mittoja voidaan käyttää konfiguroinnin vahvistamiseen.

Spesifikaatiossa luetellaan API 602 suunnittelua ja valmistusta varten, ASME B16.10 kasvotusten mitoille, ASME B16.34 paine-lämpötilaluokitukset ja API 598 testausta ja tarkastusta varten. Tarkastukseen voi kuulua materiaalin tarkastus, mittatarkistukset, vaippatestaus, istuimen vuototestaus ja loppukäyttötarkastus sovellettavien vaatimusten mukaisesti.

Shangtai valmistaa teollisuusventtiilejä Wenzhoussa, Zhejiangin osavaltiossa Kiinassa. Tuotanto kattaa koneistuksen, kokoonpanon, testauksen ja tarkastuksen sekä tuotedokumentaatiot tilausvaatimusten mukaan.

1. Mihin taottua ruostumattomasta teräksestä valmistettua palloventtiiliä käytetään?

Taottua ruostumattomasta teräksestä valmistettua palloventtiiliä käytetään manuaaliseen sulkemiseen ja virtauksen säätöön. Kiekon lineaarinen liike mahdollistaa aukon säätämisen vaadittujen virtausolosuhteiden mukaan.

2. Mitä eroa on palloventtiilillä ja luistiventtiilillä?

Maapalloventtiili käyttää tiivistettä kohti liikkuvaa kiekkoa, joka sopii sekä sulku- että virtauksen säätöön. Luistiventtiili käyttää porttia, joka liikkuu pystysuunnassa ja jota käytetään yleensä eristykseen täysin auki tai kokonaan suljettuna.

3. Voidaanko F304 ja F316 materiaalit valita?

Kyllä. Spesifikaatiossa luetellaan ASTM A182 F304 ja F316 vaihtoehdot rungolle, varrelle ja istuimelle. Sopiva materiaali tulee valita väliaineen, lämpötilan ja korroosio-olosuhteiden mukaan.

4. Mitä tietoja tarvitaan venttiilin valintaan?

Keskeisiä tietoja ovat venttiilin koko, paineluokka, laippastandardi, väliaine, käyttöpaine, lämpötila, materiaalivaatimukset ja mahdolliset NACE- tai tarkastusvaatimukset. Myös olemassa olevat piirustukset voidaan toimittaa vaihtoventtiilin vahvistusta varten.

5. Voiko muita materiaaleja toimittaa?

Kyllä. Muut materiaalit ovat saatavilla pyynnöstä. Tarvittava materiaaliyhdistelmä tulee vahvistaa huoltovälineen, käyttöolosuhteiden ja sovellettavien projektispesifikaatioiden mukaan.

6. Mikä on laippaliitoksen tehtävä?

Laippaliitoksen ansiosta venttiili voidaan pultata vastaaviin putkilinjan laippoihin. Se mahdollistaa myös venttiilin irrottamisen putkistosta tarkastusta tai huoltoa varten putkea leikkaamatta.

7. Mikä on luokan 150 taottu ruostumattomasta teräksestä valmistettu laipallinen palloventtiili?

Siinä yhdistyvät taottu ruostumattomasta teräksestä valmistettu venttiilirunko, luokan 150 laipalliset päät ja palloventtiililevymekanismi. Se on tarkoitettu yhteensopiville teollisuusnesteille määritellyissä paine-, lämpötila- ja materiaalirajoissa.
