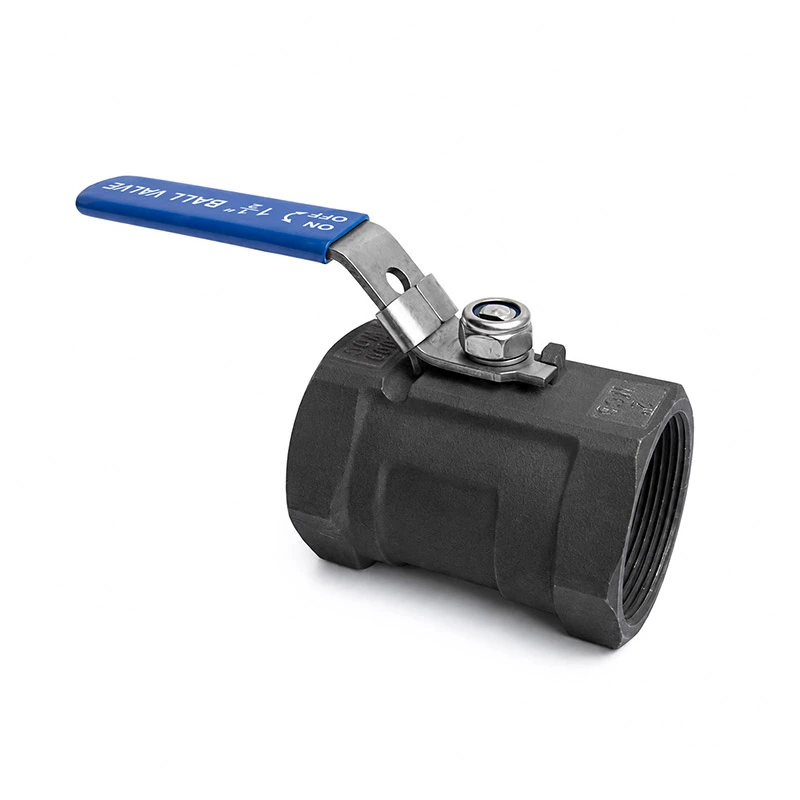

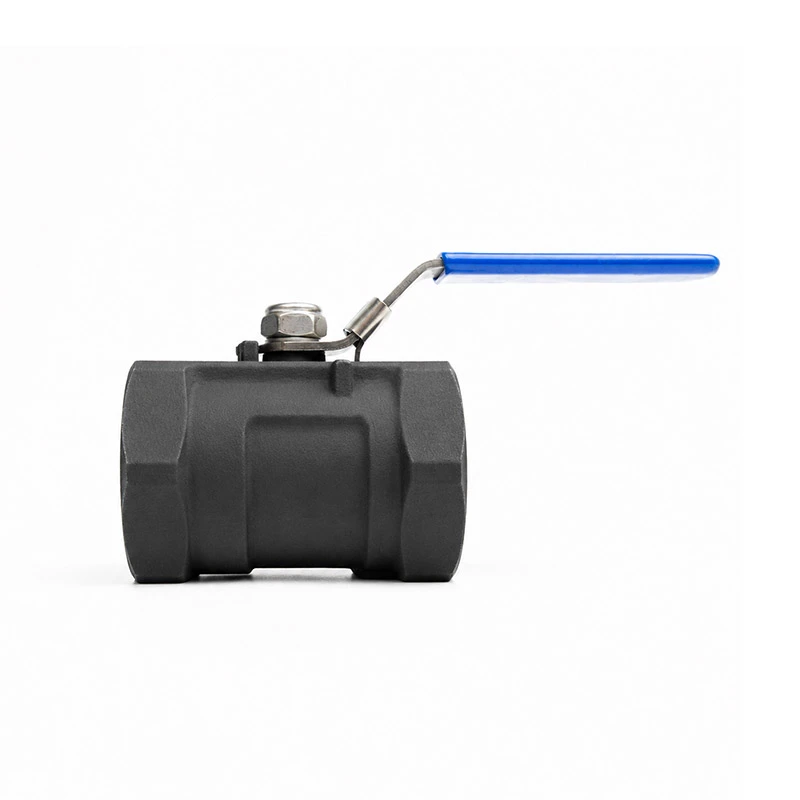

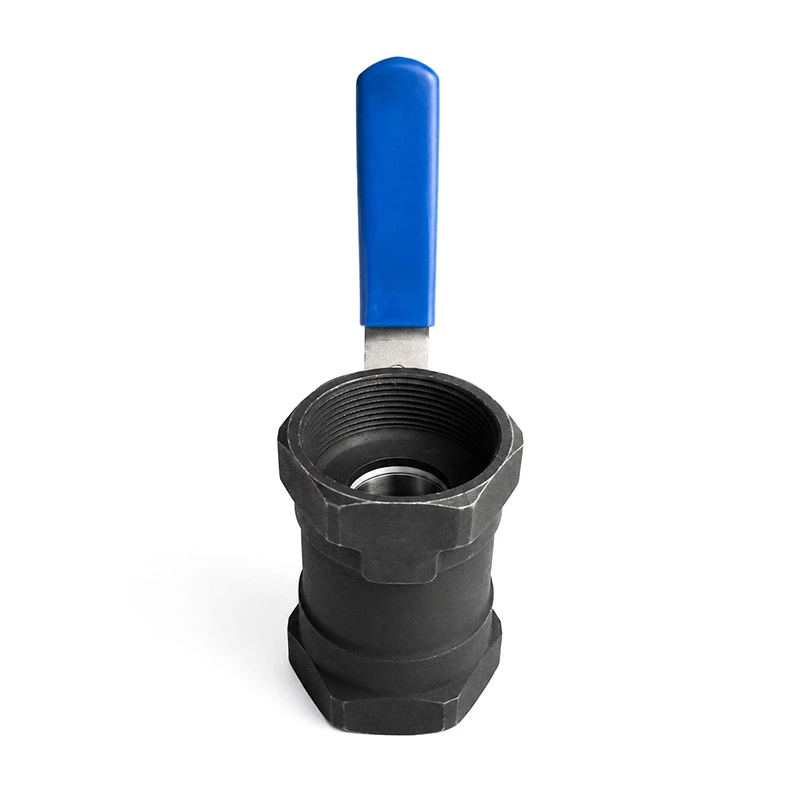

1kpl hiiliteräspalloventtiili lukituslaitteella

1PC hiiliteräspalloventtiili lukituslaitteella yhdistää vahvan rungon rakenteen ja käytännöllisen lukitusmekanismin, auttaa käyttäjiä ylläpitämään vakaata virtauksen hallintaa ja vähentämään väärinkäytösten riskiä.

Verrattuna moniosaisiin venttiilirakenteisiin, 1-osainen runkorakenne tarjoaa kompaktin profiilin ja vähemmän potentiaalia ulkoiset vuotokohdat. Hiiliteräsrakenne tarjoaa erinomaisen mekaanisen lujuuden ja kustannustehokkuuden, Tämä venttiili sopii yleisiin teollisiin sovelluksiin, joissa ruostumatonta terästä ei vaadita.

Tuotteen toimintaperiaate

Venttiili käyttää neljänneskierrosta pallomekanismia säätämään väliaineen virtausta.

Kun kahvaa käännetään samansuuntaisesti putkilinjan kanssa, pallon reikä kohdistuu virtausreittiin, jolloin läpikulkuväline. Kun kahvaa käännetään 90 astetta, pallo kääntyy kohtisuoraan virtaussuuntaan nähden, estää kulkua ja sulkea virtauksen.

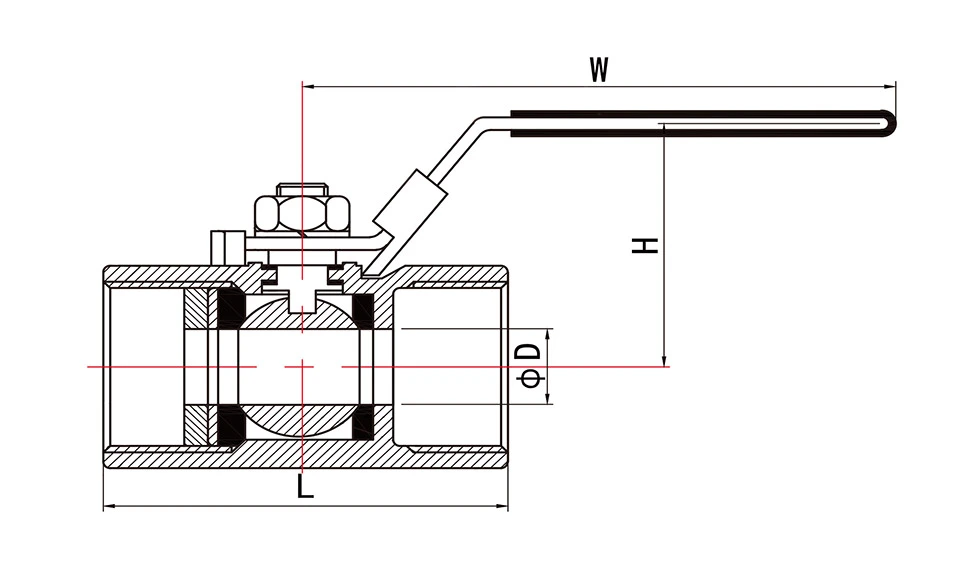

Tuoteparametrit

Kv VALUESperdida de carga de 1 bar.venttiilin poikki.

Kv = veden virtausnopeus kuutiometreinä tunnissa, joka aiheuttaa 1 baarin painehäviön.

* N: Kierteenpäät ANSI B 2.1 NPT:n mukaisesti
* B: Kierteenpäät BS21 BSP:n mukaan

Edut

1-osainen runkorakenne

Kompakti rakenne, jossa on vähemmän rungon niveliä, mikä auttaa vähentämään mahdollisia vuotokohtia.

Hiiliteräksen lujuus

Tarjoaa vahvan mekaanisen suorituskyvyn teollisiin putkisovelluksiin.

Lukittava kahva turvavalvontaan

Tukee turvallisempia huoltotoimenpiteitä.

Luotettava sammutussuorituskyky

Tarkkuuspallo- ja tiivistystiivisteet varmistavat vakaan tiivistyksen, kun ne on valittu ja asennettu oikein.

Eipea neljänneskierrostoiminto

Yksinkertainen 90 asteen käyttö mahdollistaa nopean avaamisen ja sulkemisen.

Kustannustehokas vaihtoehto ruostumattomalle teräkselle

Ihanteellinen syövyttämättömille materiaaleille, joissa vaaditaan suurta lujuutta ja taloudellisia kustannuksia.

Useita konfigurointivaihtoehtoja

Saatavana eri kokoisina, päätyliitoksilla, paineluokituksilla, tiivistemateriaaleilla ja pintakäsittelyillä sovellustarpeiden mukaan.

Valintaehdotukset

Kun valitset 1PC hiiliteräspalloventtiilin lukituslaitteella, ota huomioon seuraavat seikat:

Keskikokoinen yhteensopivuus

Varmista, että venttiilin materiaali ja tiivistemateriaali sopivat nesteelle, kuten vedelle, öljylle, kaasulle tai paineilmaa.

Paineluokitus

Valitse venttiili todellisen käyttöpaineen ja järjestelmän paineluokan mukaan.

Käyttölämpötila

Valitse sopivat istuin- ja tiivistemateriaalit käyttölämpötila-alueen perusteella.

Venttiilin koko

Sovita venttiilin koko putkilinjan halkaisijaan varmistaaksesi oikean virtauskapasiteetin.

Lopeta yhteystyyppi

Valitse kierre-, laipalliset, hitsatut tai mukautetut liitostyypit putkilinjan rakenteen mukaan.

Portin tyyppi

Täysi aukko on suositeltavaa, kun vaaditaan pienempi painehäviö. Pienempi portti voidaan valita kompaktia asennusta varten ja kustannustehokkuutta.

Lukitusvaatimus

Varmista, pitääkö venttiili lukita auki-, kiinni- tai molempiin.

Pinnan suojaus

Ulkotiloihin tai kosteaan ympäristöön suositellaan sopivaa pinnoitetta tai korroosionestokäsittelyä.

Tuotteiden vertailu

Laaduntarkastusprosessi

Laaduntarkastusprosessimme on suunniteltu varmistamaan vakaa suorituskyky ja luotettava toimitus.

Raaka-aineiden tarkastus

Materiaalilaatu, ulkonäkö ja sertifikaatit tarkistetaan ennen tuotantoa.

Mittatarkastus

Avaimen mitat mitataan koneistuksen aikana ja sen jälkeen.

Komponenttien tarkastus

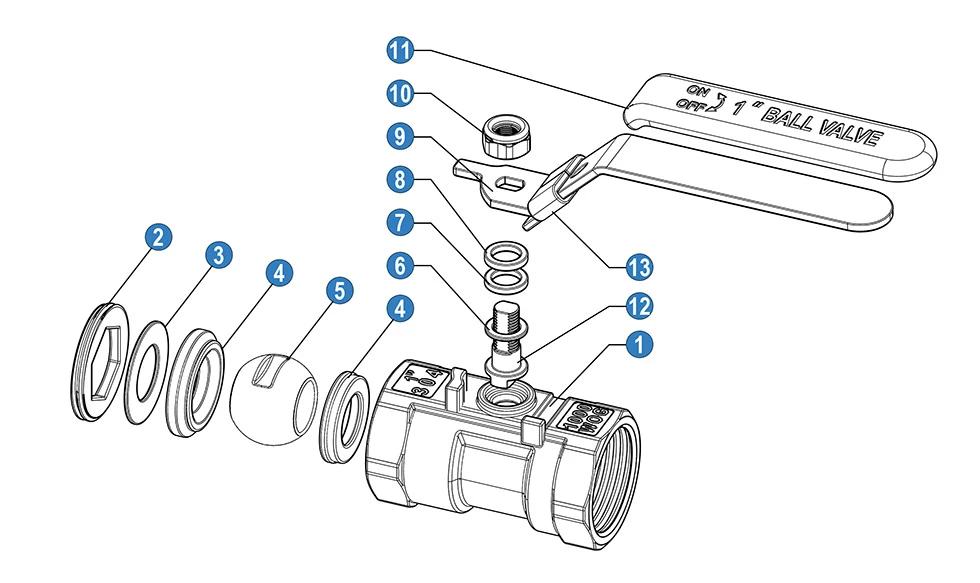

Pallo, varsi, istukat, tiivisteet ja lukitusosat tarkastetaan ennen kokoamista.

Kokoonpanon tarkastus

Venttiili kootaan teknisten vaatimusten mukaisesti ja kahvan toiminta tarkistetaan.

Painetestaus

Kotelotesti ja istuimen vuototesti suoritetaan sovellettavien standardien tai asiakkaan vaatimusten mukaisesti.

Lukitustoimintotesti

Lukituslaite tarkastetaan sujuvan toiminnan ja turvallisen asennon varmistamiseksi.

Pinnan ja merkintöjen tarkastus

Pinnoite, pintakäsittely, tuotemerkinnät ja nimikilven tiedot tarkistetaan.

Lopputarkastus ja pakkaustarkastus

Jokainen venttiili tarkastetaan ennen pakkaamista sen varmistamiseksi, että se täyttää tilausvaatimukset.

Miksi valita meidät

- Kokenut teollisuusventtiilituotteiden toimittaja
- Vakaa laadunvalvonta materiaalitarkastuksesta lopputestaukseen
- Joustava räätälöinti kokoon, paineeseen, liitäntöihin, tiivistemateriaaliin ja pintakäsittelyyn
- OEM-brändäyksen, räätälöityjen pakkausten ja projektitilausten tuki
- Nopea vastaus tarjoukseen, tekniseen vahvistukseen ja myynnin jälkeiseen tukeen
- Vientivalmis pakkaus ja asiakirjat saatavilla pyynnöstä

FAQ

Q1: Mikä on 1-osainen palloventtiili?

1-osainen palloventtiili käyttää kompaktia yksiosaista runkorakennetta. Siinä on vähemmän rungon niveliä kuin moniosaisissa malleissa, auttaa vähentämään mahdollisia ulkoisia vuotokohtia.

Q2: Mikä on lukituslaitteen tarkoitus?

Lukituslaite mahdollistaa kahvan kiinnittämisen riippulukolla auki- tai kiinni-asennossa, mikä auttaa estämään vahingossa tapahtuvaa toimintaa.

Q3: Mihin väliaineeseen tätä venttiiliä voidaan käyttää?

Sitä käytetään yleisesti yhteensopivien välineiden, kuten veden, öljyn, kaasun, paineilman ja muiden ei-syövyttävien nesteiden kanssa. varten syövyttäviä aineita, ruostumatonta terästä tai erikoismateriaaleja voidaan suositella.

Q4: Voidaanko venttiili lukita sekä auki- että kiinni-asentoon?

Kahvan ja lukituslevyn rakenteesta riippuen venttiili voidaan konfiguroida lukittumaan haluttuun asentoon. Vahvista lukitustarpeesi ennen tilaamista.

Q5: Mitä yhteystyyppejä on saatavilla?

Yleisiä vaihtoehtoja ovat kierre-, laippa-, hitsaus- tai räätälöidyt liitännät riippuen venttiilin rakenteesta ja rakenteesta sovellus.

Q6: Sopiiko hiiliteräs ulkokäyttöön?

Hiiliterästä voidaan käyttää ulkona asianmukaisella pinnoitteella tai korroosionestokäsittelyllä. Erittäin syövyttävälle ympäristöissä, lisäsuojausta tai ruostumatonta terästä voidaan tarvita.

Q7: Mitä tietoja tarvitaan tarjoukseen?

Ilmoita venttiilin koko, paineluokitus, liitäntätyyppi, väliaine, käyttölämpötila, määrä ja kaikki erityiset tiedot vaatimukset.
