1kpl palloventtiilit

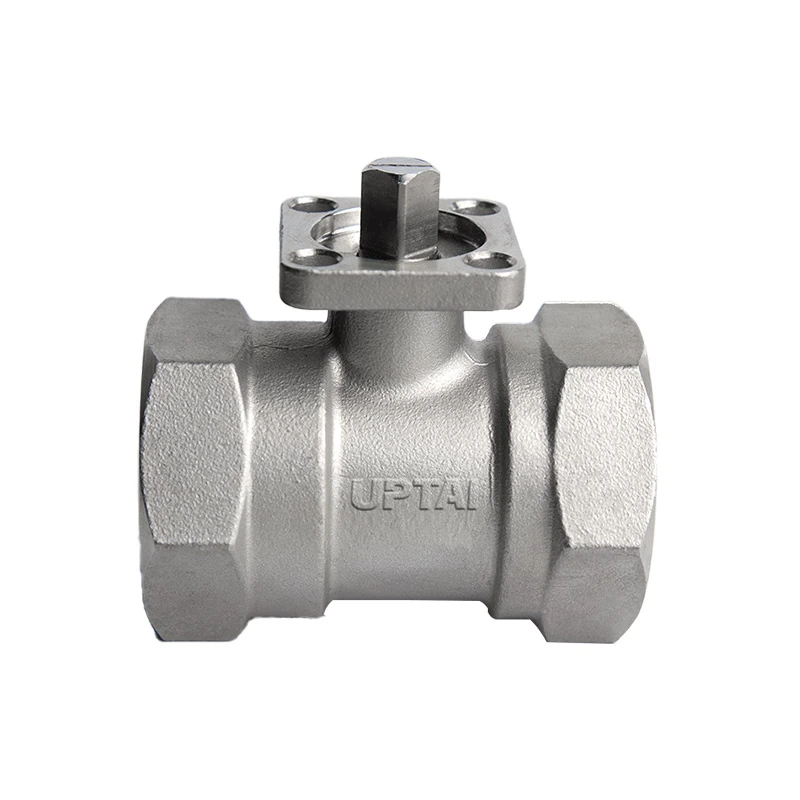

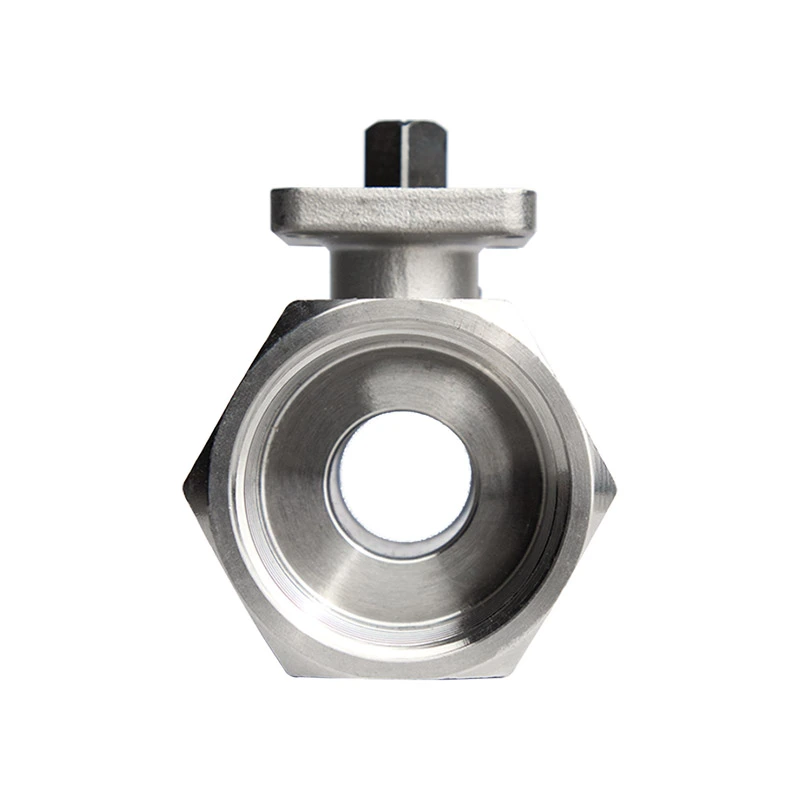

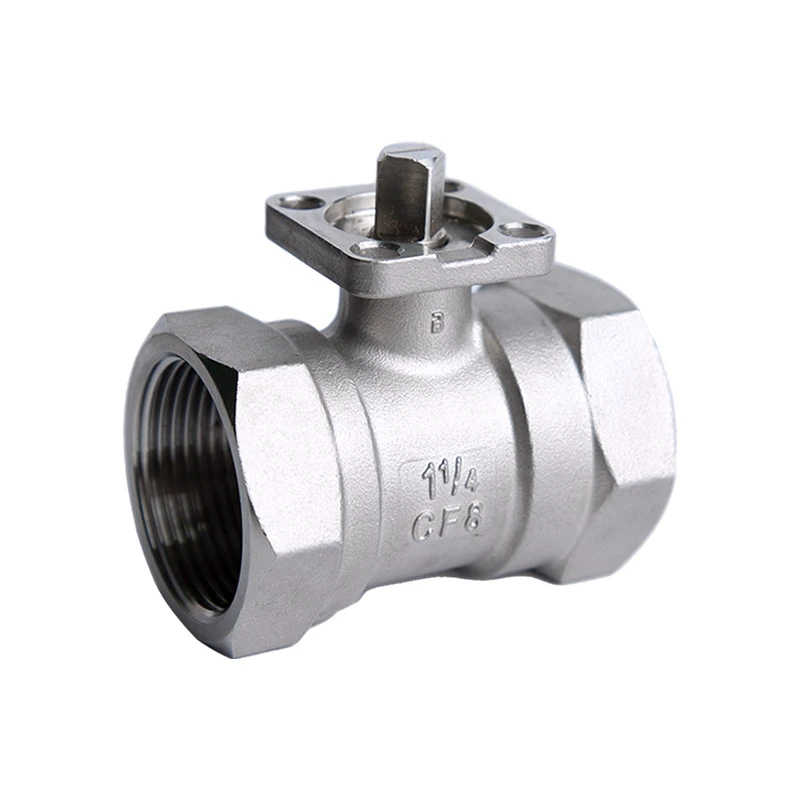

1 kpl ruostumattomasta teräksestä valmistettu suorakiinnityspalloventtiili
Shangtai Valve on ammattimainen lähdevalmistaja 1PC ruostumattomasta teräksestä suoraan kiinnitettävälle palloventtiilille, joka on suunniteltu sovelluksiin, jotka vaativat toimilaitteita tai muita lisävarusteita. Kaikki venttiilimateriaalit on spektrometritestattu nikkeli- ja kromipitoisuuden varmistamiseksi. Saatavana on koot 1/2" - 2" useilla materiaalivaihtoehdoilla. Se tarjoaa luotettavan ratkaisun OEM-laitteiden valmistajille, jakelijoille ja teollisuuden nesteenhallintaprojekteille.
Kun perinteinen käsikäyttöinen palloventtiili on varustettu toimilaitteella, voidaan tarvita lisäkiinnikkeitä ja liittimiä asennusta ja linjausta varten. Tämä voi tehdä asennuksesta monimutkaisempaa ja vaatia lisäsäätöä laitteiden välillä venttiili ja toimilaite.
Shangtai Valve -suoraasennusrakenne tarjoaa toimilaitteen asennusrajapinnan venttiiliin, mikä vähentää tarvetta lisäkiinnityskomponentit. Kompakti venttiilin ja toimilaitteen välinen liitäntä helpottaa myös asennusta ja ylläpitää tarkkaa lähetystä.
Tämä 1PC ruostumattomasta teräksestä valmistettu suorakiinnityspalloventtiili kehitettiin vastauksena ulkomaisten asiakkaiden vaatimuksiin yksiosainen venttiili, joka on yhteensopiva toimilaitteiden kanssa. Shangtai kehitti työkalut ja optimoi venttiilirakenteen sen perusteella nämä sovellusvaatimukset.
Venttiili soveltuu teollisuuslaitteisiin ja automatisoituihin nesteensäätöjärjestelmiin, joissa kompakti venttiili ja toimilaitteen liitäntä vaaditaan.
Tuoteparametrit
| Päämitat: | 1/4" - 2" |
| Paineluokka: | CL150 |
| Lanka vakio: | NPT, BSP |
| MAX paine: | 285 PSI |
| Suunnittelu- ja valmistusstandardit: | ASME B16.34 |
| Testaus ja tarkastus: | API598 |
| Erikoissuunnittelu: | Lukituslaite, puhalluksenestovarsi |
| Paine-lämpötila-arvot: | ASME B16.34 |
| Portin tyyppi: | Supistettu portti |
| Lämpötila-alue: | -25 ℃ ~ 150 ℃ |
| Rungon materiaali: | ASTM A351 CF8M (316) |
| Pallon materiaali: | ASTM A182 F304 |
| Varren materiaali: | ASTM A182 F304 |
| Istuimen materiaali: | RPTFE(PTFE+15 %fv) |
| Vaihtoehdot: | Muut materiaalit ovat saatavilla pyynnöstä. |

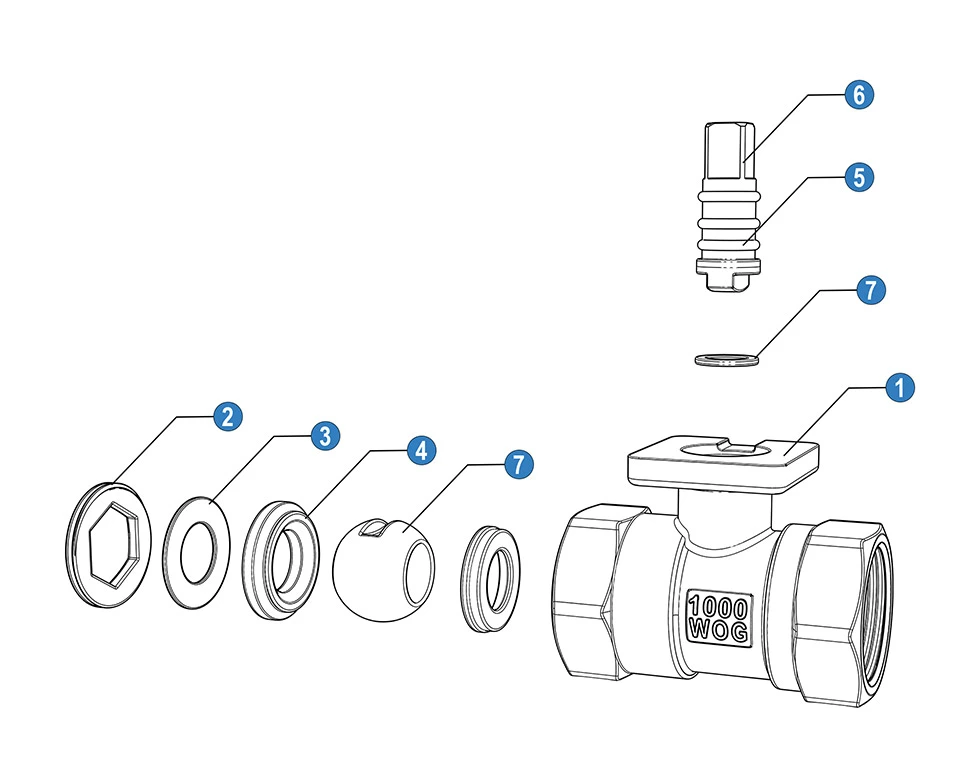

| Ei | Nimi | Materiaali (*N/B) | |
| 1 | Runko | SS 316 | SS 304 |
| 2 | Korkki | SS 316 | SS 304 |
| 3 | Pesukone | SS 316 | SS 304 |
| 4 | Pallotuoli | PTFE | PTFE |
| 5 | O-rengas | PTFE | PTFE |
| 6 | Varsi | SS 316 | SS 304 |
| 7 | Pallo | SS 316 | SS 304 |
| 8 | Kitkarengas | PTFE | PTFE |
* N: Kierteenpäät ANSI B 2.1 NPT:n mukaisesti
* B: Kierteenpäät BS21 BSP:n mukaan

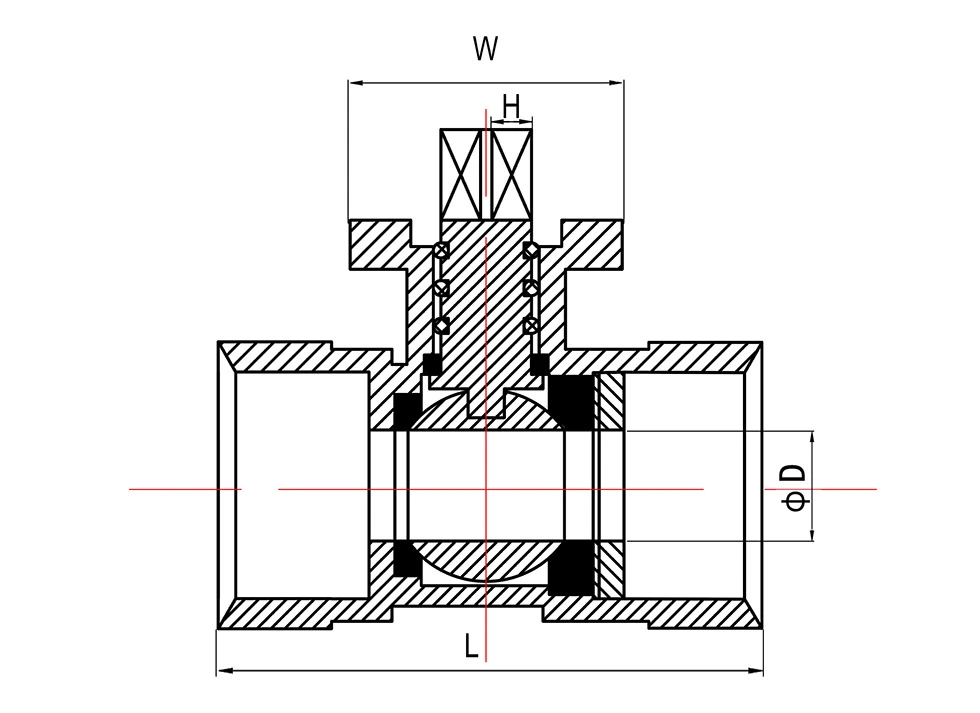

| Koko | Mitat (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv ARVOT
Kv = veden virtausnopeus kuutiometreinä tunnissa, joka aiheuttaa 1 baarin painehäviön the venttiili.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Tekniset edut
Integroitu toimilaitteen asennusratkaisu
Sisäänrakennettu ISO-asennusalusta mahdollistaa suoran kytkennän toimilaitteisiin, mikä vähentää ulkoisten kiinnikkeiden tarvetta ja asennuskomponenttien minimoiminen.
Laitevalmistajille tämä tarkoittaa:
- Nopeampi kokoonpanoprosessi
- Puhtaampi laitesuunnittelu
- Pienemmät asennuskustannukset
Optimoitu OEM-laitteiden valmistusta varten
Toisin kuin tavalliset manuaaliset palloventtiilit, tämä 1 kpl ruostumattomasta teräksestä valmistettu suorakiinnityspalloventtiili on suunniteltu automatisoidulla integraatio mielessä. Se auttaa OEM-asiakkaita kehittämään kompakteja laitteita, joissa on vähemmän ulkoisia komponentteja ja helpompia huoltoon pääsy.
Materiaalin jäljitettävyys ja luotettavuus
Suoritamme spektrometritestauksen ruostumattomille teräsmateriaaleille nikkeli- ja kromipitoisuuden tarkistamiseksi ennen tuotantoa, mikä varmistaa tasaisen materiaalin suorituskyvyn.
Saatavilla olevat ruostumattomasta teräksestä valmistetut vaihtoehdot tarjoavat luotettavan korroosionkestävyyden teollisuuden nestesovelluksiin.
Kompakti yksiosainen venttiilirakenne
Yksiosainen runkorakenne tarjoaa:
- Pienempi vuotoriski
- Yksinkertainen huolto
- Tilaa säästävä asennus
Se soveltuu laitteisiin, joissa asennustila ja pitkäaikainen luotettavuus ovat tärkeitä.
Tarkkuusvalmistus vakaaseen toimintaan
Jokainen venttiili on valmistettu tarkkuustyöstötekniikalla, joka säilyttää tarkat mitat, sujuvan toiminnan ja luotettava liitäntä suorituskyky teollisissa työolosuhteissa.
Tyypilliset sovellukset
Automatisoidut teollisuuslaitteet
Käytetään kompaktina virtauksensäätökomponenttina koneissa, jotka edellyttävät toimilaitekäyttöistä venttiilitoimintoa.
Prosessin ohjausjärjestelmät
Soveltuu teollisuusputkiin, joissa vaaditaan automaattista avaus- ja sulkemisohjausta.
Vedenkäsittelylaitteet
Käytetään suodatus- ja puhdistusjärjestelmissä, joissa on automaattinen nesteenhallinta.
LVI-laitteet
Tarjoaa luotettavan virtauksen kytkemisen ja sammutuksen ohjauksen LVI-järjestelmiin.
Farmaseuttiset ja kemialliset laitteet
Soveltuu sovelluksiin, jotka vaativat ruostumatonta terästä ja vakaata nesteen ohjausta.
OEM-tuki Shangtailta
Shangtai Valve tarjoaa räätälöityjä venttiiliratkaisuja maailmanlaajuisille asiakkaille, mukaan lukien:
- Materiaalivalinta työolosuhteiden mukaan
- Mukautetut koot ja liitäntästandardit
- OEM-tuotemerkin tuki
- Irtotavaratuotantokyky
FAQ
Miksi valita suoraan asennettava palloventtiili tavallisen palloventtiilin sijaan?
Suoraan kiinnitettävä palloventtiili on suunniteltu automaatiosovelluksia varten. Sen avulla toimilaitteet voidaan asentaa suoraan, vähentää ylimääräisiä komponentteja ja yksinkertaistaa järjestelmän kokoamista.
Millaisia toimilaitteita tähän 1PC ruostumattomasta teräksestä valmistettuun suorakiinnityspalloventtiiliin voidaan asentaa?
Venttiili voidaan sovittaa pneumaattisten ja sähköisten toimilaitteiden kanssa ISO-asennusalustan kautta.
Sopiiko tämä venttiili OEM-laitteisiin?
Kyllä. Kompakti rakenne ja toimilaitevalmis rakenne tekevät siitä sopivan konevalmistajille ja automaatioon järjestelmäintegraattoreita.
Kuinka Shangtai Valve hallitsee materiaalin laatua?
Ruostumattoman teräksen raakamateriaalit tarkastetaan spektrometritesteillä niiden koostumuksen tarkistamiseksi ja tuotannon ylläpitämiseksi johdonmukaisuutta.
