Ruostumattomasta teräksestä valmistettu Y-siivilä

Ruostumattomasta teräksestä valmistettua Y-siivilää käytetään poistamaan suspendoituneita kiintoaineita, ruostetta, hilsettä ja muita ei-toivottuja hiukkasia nestelinjasta ennen kuin ne saavuttavat alavirran laitteet. Se asennetaan yleensä ennen pumppuja, ohjausventtiilejä, mittareita, lämmönvaihtimia ja muita komponentteja, joihin kiinteät epäpuhtaudet voivat vaikuttaa.

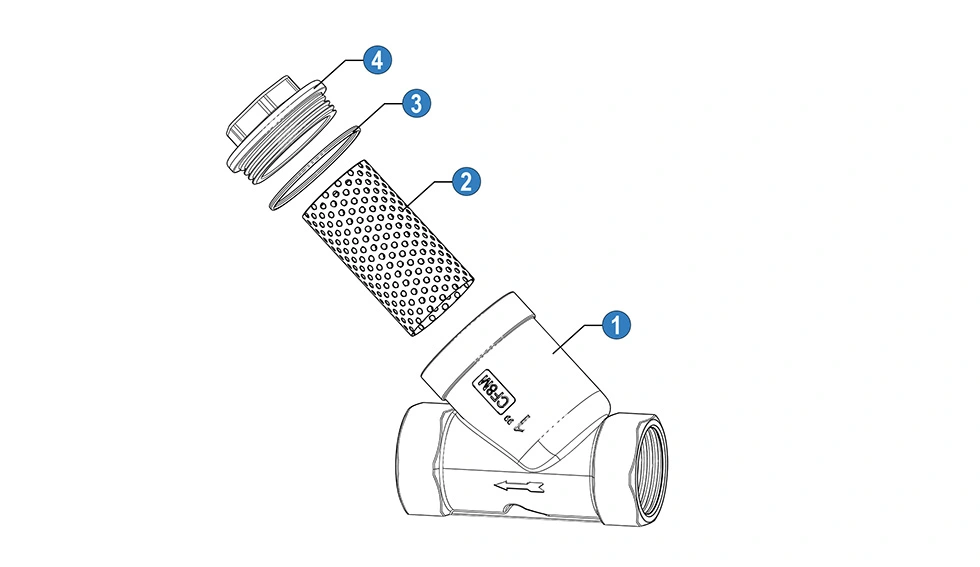

Neste tulee sisään tuloaukon kautta ja kulkee siivilä rungon sisään asennetun irrotettavan sihdin läpi. Kiinteät hiukkaset pidättyvät sihtiin, kun taas suodatettu neste jatkaa poistoaukon läpi. Seula voidaan poistaa ja puhdistaa, kun kerääntynyt roskat alkavat rajoittaa virtausta.

Seula on tarkastettava ja puhdistettava, kun paine-ero siivilässä kasvaa, virtaus alaspäin laskee tai rutiinitarkastuksessa havaitaan huomattava määrä kerättyjä roskia. Puhdistusväli riippuu väliaineen puhtaudesta ja käyttöolosuhteista.

Valinnassa tulee ottaa huomioon putkilinjan koko, virtausnopeus, käyttöpaine, lämpötila, nesteen tyyppi ja vaadittu suodatustaso. Siivilä tulee tuottaa vaadittu virtauskapasiteetti ilman liiallista painehäviötä normaaleissa käyttöolosuhteissa.

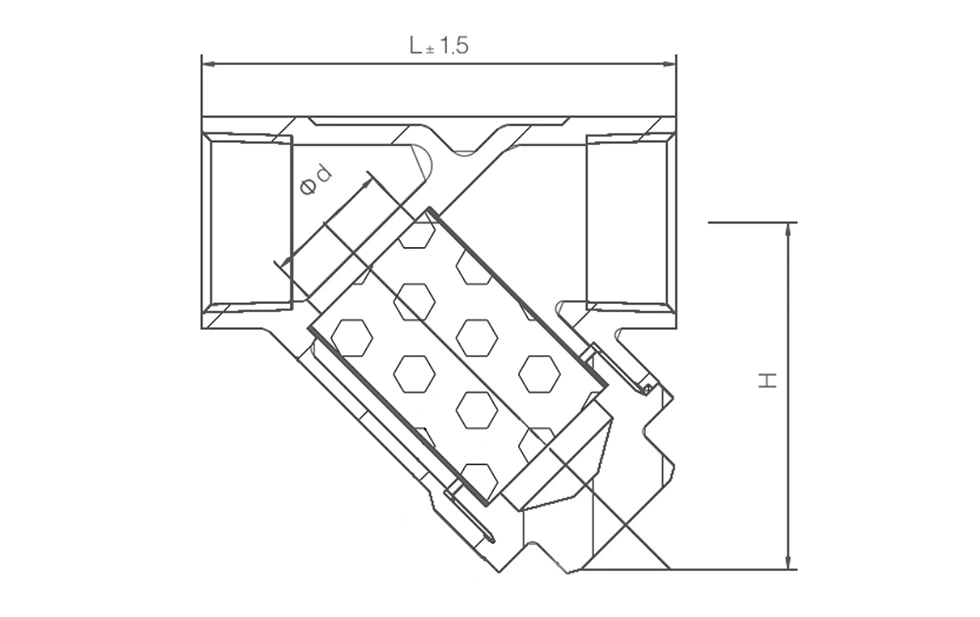

Suodatustarkkuus määräytyy seulan aukon tai verkon spesifikaatioiden mukaan. Hienompi seula voi pidättää pienempiä hiukkasia, mutta se voi myös aiheuttaa suuremman painehäviön ja vaatia useammin puhdistamista. Sopiva seula on siksi valittava poistettavan hiukkaskoon ja vaaditun virtausnopeuden mukaan.

Y-suodattimia voidaan käyttää yhteensopivien veden, öljyn, kaasun ja muiden teollisuusnesteiden kanssa. Rungon materiaali, seulamateriaali, tiivistekomponentit, paineluokitus ja lämpötilaluokitus tulee tarkistaa todellisten käyttöolosuhteiden suhteen ennen valintaa.

Kyllä. Virtaussuunnan tulee seurata suodattimen rungossa olevaa nuolta tai virtausmerkintää. Asennusasennon tulee myös sallia seulakammioon pääsy tarkastusta ja puhdistusta varten. Valmistajan asennusohjeita tulee noudattaa kyseisessä kokoonpanossa.

Y-suodatinta käytetään yleensä kiinteiden hiukkasten mekaaniseen poistamiseen putkistosta, ja se asennetaan usein suojalaitteena ennen muita laitteita. Suodattimessa voidaan käyttää hienompaa tai erikoisempaa suodatusväliainetta, kun vaaditaan tiettyä hiukkasten poistoa. Sopiva valinta riippuu nesteestä, hiukkaskoosta, virtausnopeudesta ja suodatusvaatimuksista.

Painehäviöön voivat vaikuttaa siivilän koko, seulan aukko, virtausnopeus, nesteen viskositeetti ja seulalle kertyneen roskan määrä. Sopivan koon valitseminen ja näytön puhdistaminen ennen liiallista likaantumista voi auttaa ylläpitämään vaaditut virtausolosuhteet.

Keskeisiä tietoja ovat nimellinen putken koko, liitostyyppi, nestemäinen väliaine, käyttöpaine, käyttölämpötila, virtausnopeus, vaadittu suodatustarkkuus, runkomateriaali ja näytön tekniset tiedot. Erikoissovelluksissa on myös vahvistettava lisävaatimukset, kuten korroosionkestävyys, asennussuunta tai tarkastusasiakirjat.
