Takaiskuventtiili ANSI Class 150

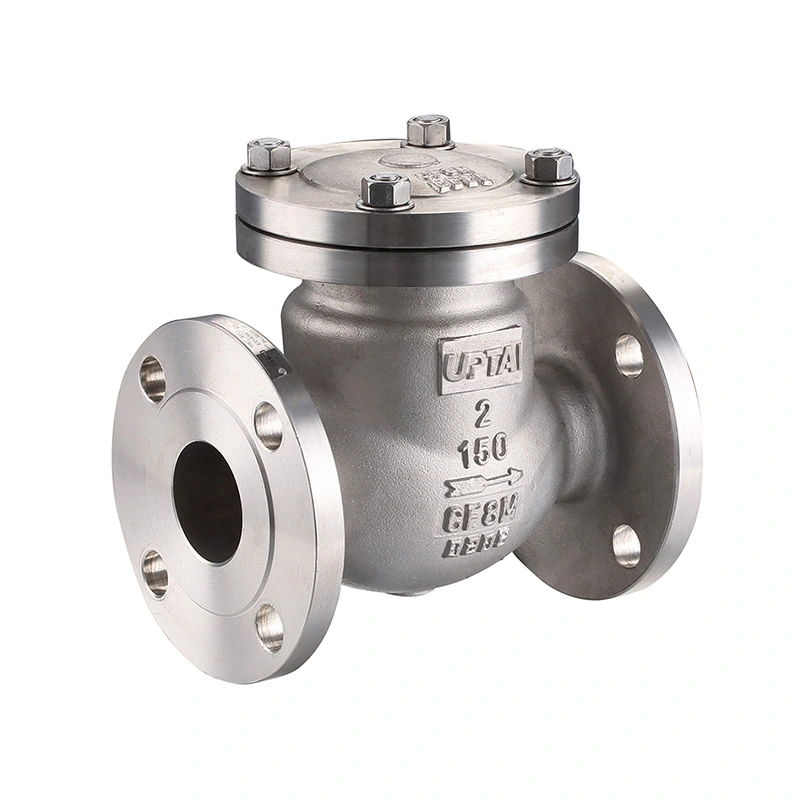

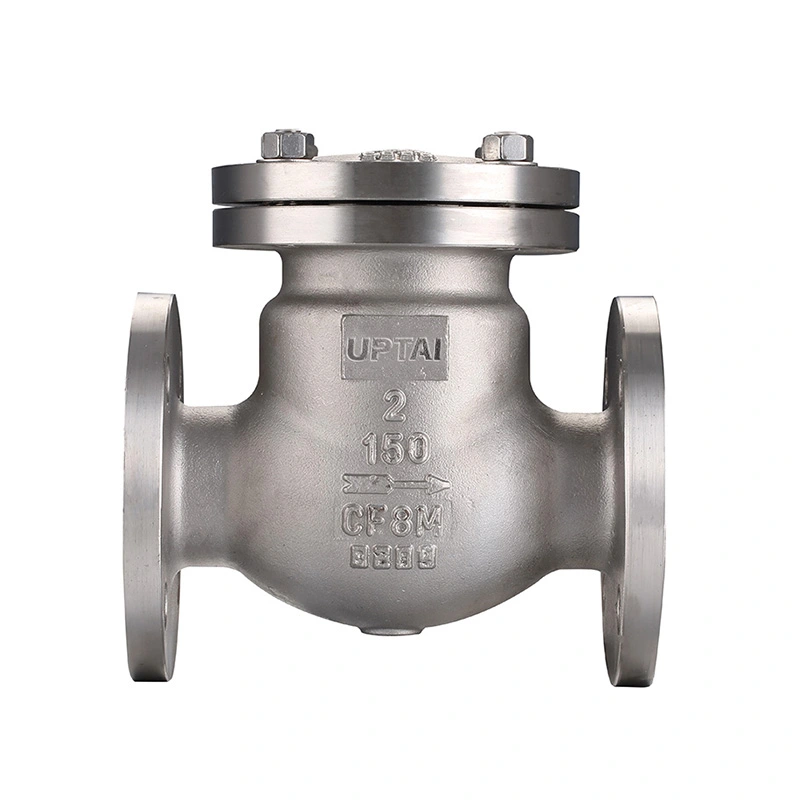

Kääntöventtiili ANSI Class 150 on saranoidulla levyllä varustettu takaiskuventtiili virtaussuunnan ohjaamiseen teollisuusputkissa. Levy liikkuu prosessivirran mukana ja sulkeutuu, kun virtaus laskee tai kääntyy. Normaaliin käyttöön ei tarvita ulkoista toimilaitetta.

Tämä venttiili on saatavana yhteensopivalle vedelle, höyrylle, öljylle, kaasulle, merivedelle ja teollisuusnesteille. Määritellyssä kokoonpanossa käytetään CF8M ruostumatonta terästä rungossa ja levyssä ja F316 istuimessa. Venttiilin valinnan tulee perustua todelliseen väliaineeseen, paineeseen, lämpötilaan, putken kokoon ja asennusjärjestelyyn.

Päämitat

Venttiilin rakenne

Venttiili koostuu pääasiassa rungosta, saranoidusta levystä, istukasta, saranamekanismista ja tiivistekomponenteista. Levy on asennettu rungon sisään ja pyörii saranansa ympäri käytön aikana. Tämä järjestely sallii venttiilin avautua eteenpäin virtauksella ja palata istukkaa kohti, kun virtausolosuhteet muuttuvat.

Saranoitu levy

Levy liikkuu poispäin istukasta, kun väliaine virtaa venttiilin läpi. Kun virtaus eteenpäin laskee, kiekko liikkuu takaisin kohti suljettua asentoon. Kiekon liikkeeseen vaikuttavat virtausnopeus, asennusasento ja sisäinen venttiilin geometria.

Istuin ja tiivistepinta

Listattu istuinmateriaali on ASTM A182 F316. Istuimen ja levyn tiivistepinnat muodostavat sulkurajapinnan venttiilin sulkeutuessa. Niiden kunto tulee tarkistaa huollon aikana, jos havaitaan vuotoja tai epänormaalia sulkeutumista.

Virtauksen suunta ja asennus

Venttiili tulee asentaa runkoon merkityn virtaussuunnan mukaan. Tarkista ennen asennusta nuoli, liitäntämitat ja venttiilin ympärillä oleva vapaa tila. Levyllä on oltava riittävästi tilaa liikkua toiminta-alueellaan koskettamatta ympäröiviin putkiin tai laitteisiin.

Vaakasuora asennus

Vaaka-asennusta käytetään yleisesti kääntöventtiileissä. Venttiili tulee sijoittaa niin, että kiekko voi liikkua vapaasti ja palata istukkaan, kun virtaus eteenpäin laskee.

Pystysuuntainen asennus

Pystyasennus riippuu venttiilin rakenteesta ja virtaussuunnasta. Asennuksen tulee antaa levyn sulkeutua oikein todellisissa virtausolosuhteissa. Tietty malli ja putkilinjan järjestely tulee vahvistaa ennen asennusta.

Putkilinjan liitäntä

Listattu liitäntämääritys sisältää NPT- ja BSP-kierteet. Vastaputken tai liittimen tulee käyttää vastaavaa kierrespesifikaatiota. Vältä asennuksen aikana liiallista kiristysvoimaa, joka voi vahingoittaa venttiilin runkoa tai kierreliitosta.

Virtaus- ja paineominaisuudet

Kun venttiili on auki, kiekko siirtyy poispäin virtauskanavasta. Painehäviö venttiilin läpi riippuu sen koosta, sisäisestä kanavasta, virtausnopeudesta ja väliaineen ominaisuuksista. Suurivirtausjärjestelmissä venttiilin koko tulee valita vaaditun virtausnopeuden mukaan pelkän putken koon sijaan.

Ilmoitettu paineluokka on CL150, maksimipaine 285 PSI. Sallittu käyttöpaine voi vaihdella lämpötilan ja materiaalin mukaan, joten käyttöpaine ja lämpötila tulee tarkistaa yhdessä sovellettavan paine-lämpötila-luokituksen kanssa.

Pumpun tyhjennyslinjoissa ja muissa järjestelmissä, joissa virtausolosuhteet muuttuvat, venttiilin vaste on otettava huomioon osana putkilinjan kokonaissuunnittelua. Nopeat virtauksen muutokset voivat vaikuttaa levyn liikkeeseen ja järjestelmän paineeseen.

Water Hammer huomioita

Vesivasara voi esiintyä, kun nesteen virtaus pysähtyy tai muuttaa suuntaa nopeasti. Takaiskuventtiili voi myötävaikuttaa paineen nousuun, jos kiekko sulkeutuu, kun huomattava virtaus liikkuu edelleen putkilinjan läpi.

Painepiikkien vakavuus riippuu tekijöistä, kuten virtausnopeudesta, putken pituudesta, nesteen ominaisuuksista, venttiilin sulkeutumisominaisuuksista ja pumpun toiminnasta. Jos vesivasara on huolenaihe, takaiskuventtiili ja koko putkisto tulee arvioida yhdessä.

Hitaasti sulkeutuvat, vaimennus- tai vastapainokokoonpanot voidaan harkita järjestelmissä, jotka vaativat kontrolloidumpaa levyn liikettä. Sopiva rakenne riippuu putkilinjan todellisista olosuhteista ja projektin vaatimuksista.

Materiaalit ja palveluehdot

Määritellyt runko- ja levymateriaalit ovat ASTM A351 CF8M (316), kun taas istuin on ASTM A182 F316. Nämä materiaalit soveltuvat moniin teollisiin sovelluksiin, joissa ruostumaton teräs on yhteensopiva prosessiväliaineen kanssa.

Materiaalien yhteensopivuus tulee tarkistaa suhteessa todelliseen nesteen koostumukseen, pitoisuuteen, lämpötilaan ja paineeseen. Merivesi- ja kemikaalihuolto saattaa vaatia kloridialtistuksen ja korroosio-olosuhteiden lisäharkintaa.

Muita materiaalivaihtoehtoja on saatavilla pyynnöstä. Erikoissovelluksissa vaaditut runko-, levy- ja istuinmateriaalit tulee varmistaa ennen tuotantoa.

Tyypilliset sovellukset

Pumpun poistoputkisto:Käytetään pumppujen jälkeen rajoittamaan vastavirtausta, kun pumppu pysähtyy tai käyttöolosuhteet muuttuvat.

Vedenkäsittely:Käytetään yhteensopivissa vesi- ja prosessilinjoissa, joissa tarvitaan automaattista yksisuuntaista virtauksen ohjausta.

Petrokemian putkistot:Käytetään yhteensopivien öljyjen, kaasujen ja prosessinesteiden kanssa määritetyissä paine-, lämpötila- ja materiaalirajoissa.

Sähkö- ja käyttöjärjestelmät:Soveltuu valikoituihin vesi-, käyttö- ja prosessilinjoihin, joissa päinvastaista virtausta on ohjattava.

Merivesijärjestelmät:Ruostumattomasta teräksestä valmistettuja kokoonpanoja voidaan harkita, jos materiaali sopii todellisiin merivesiolosuhteisiin.

Yleinen teollisuusputkisto:Käytetään laitteissa ja prosessilinjoissa, joissa vaaditaan itsetoiminen ei-palautustoiminto.

Valintaopas

Tarjousta ja teknistä arviota varten ilmoita nimelliskoko, paineluokitus, liitäntätyyppi, asennussuunta, väliaine, käyttöpaine, lämpötila ja materiaalivaatimukset. Erityiset huoltoolosuhteet, kuten merivesi, syövyttävät aineet tai vesivasara, tulee myös tunnistaa.

Testaus ja tarkastus

Määritetty suunnittelu- ja valmistusstandardi on ASME B16.34, ja API 598 on listattu testausta ja tarkastusta varten. Sovellettava tarkastusmenettely voi kattaa venttiilin rungon, tiivistysalueet, mitat ja paineen suorituskyvyn.

Shell Test

Vaippakoe tarkistaa kootun venttiilin painerajan määritellyissä testiolosuhteissa. Testipaineen ja pitoajan tulee noudattaa sovellettavia tarkastusvaatimuksia.

Istuimen vuototesti

Istukkatesti tarkistaa, täyttääkö suljettu venttiili määritellyt vuodon hyväksymiskriteerit. Testiolosuhteet riippuvat sovellettavasta standardista ja venttiilin spesifikaatioista.

Lopputarkastus

Lopputarkastus voi sisältää mittatarkistuksia, liitosten tarkastuksen, pinnan kunnon, tunnistusmerkinnät ja käyttöliikkeet. Tarvittavat tarkastuspöytäkirjat tai materiaaliasiakirjat voidaan toimittaa tilausvaatimusten mukaan.

Käyttö ja huolto

Tarkista ennen käyttöönottoa venttiilin suunta, virtaussuunta ja putkiston puhtaus. Putkilinjaan jääneet vieraat hiukkaset voivat vaikuttaa kiekkoon tai tiivistepintaan käytön aikana.

Huollon aikana tulee tutkia epätavallinen melu, tärinä, toistuva levyn liike tai vastavirtaus. Nämä olosuhteet voivat liittyä virtausnopeuteen, asennukseen, venttiilin kokoon tai käyttöjärjestelmän muutoksiin.

Ennen tarkastusta tai huoltoa, eristä putkisto ja poista paine siitä. Tarkista levy, saranamekanismi, istuinpinta ja rungon liitäntä kulumisen, jäämien tai vaurioiden varalta. Vaihda osat, kun niiden kunto ei enää täytä sovellettavia huoltovaatimuksia.

FAQ

Kysymys 1: Mikä on kääntöventtiili ANSI Class 150?

Kääntötakaiskuventtiili ANSI Class 150 on saranoitu levytakaiskuventtiili, jonka paineluokitus on luokka 150. Se käyttää prosessivirtausta kiekon avaamiseen ja sulkeutuu, kun virtaus pienenee tai kääntyy, mikä tekee siitä sopivan automaattiseen vastavirtauksen estoon yhteensopivissa teollisuusputkissa.

Q2: Vaatiiko kääntöventtiili toimilaitteen?

Ei. Levy toimii automaattisesti putkilinjan virtaus- ja paineolosuhteiden mukaan. Normaaliin takaiskuventtiilin toimintaan ei tarvita pneumaattista, sähköistä tai hydraulista toimilaitetta.

Q3: Mitä tietoja tarvitaan kääntöventtiilin valinnassa?

Keskeisiä tietoja ovat putken koko, paineluokka, liitostyyppi, asennussuunta, väliaine, käyttöpaine, lämpötila, materiaalivaatimukset ja mahdolliset korroosioon, vesivasaraan tai tarkastukseen liittyvät erityisvaatimukset.

Q4: Voidaanko ruostumattomasta teräksestä valmistettua rakennetta käyttää meriveteen?

Sitä voidaan harkita sopivissa merivesisovelluksissa, mutta materiaalien yhteensopivuus tulee arvioida kloridipitoisuuden, lämpötilan, virtausolosuhteiden ja muiden korroosiotekijöiden perusteella. Ruostumattoman teräksen laatu tulee vahvistaa ennen valintaa.

Q5: Mikä voi aiheuttaa vastavirtauksen venttiilin asennuksen jälkeen?

Mahdollisia syitä ovat väärä asennussuunta, levy, joka ei pääse liikkumaan vapaasti, vaurioituneet tiivistepinnat, vieras aine venttiilin sisällä, sopimaton mitoitus tai käyttöolosuhteet aiotun alueen ulkopuolella. Venttiili ja sitä ympäröivä putkisto on tarkastettava, kun järjestelmä on eristetty turvallisesti.

Q6: Voidaanko venttiiliä käyttää korkean lämpötilan väliaineille?

Listattu lämpötila-alue on -25 ℃ - 150 ℃. Todellinen käyttö korotetussa lämpötilassa on tarkistettava paine-lämpötila-arvoa ja rungon, levyn ja istuimen materiaalien yhteensopivuutta väliaineen kanssa.

Q7: Onko muita materiaaleja saatavilla?

Kyllä. Muut materiaalikokoonpanot ovat saatavilla pyynnöstä. Tarvittava materiaali tulee määrittää väliaineen, paineen, lämpötilan, korroosio-olosuhteiden ja sovellettavien projektivaatimusten mukaan.
