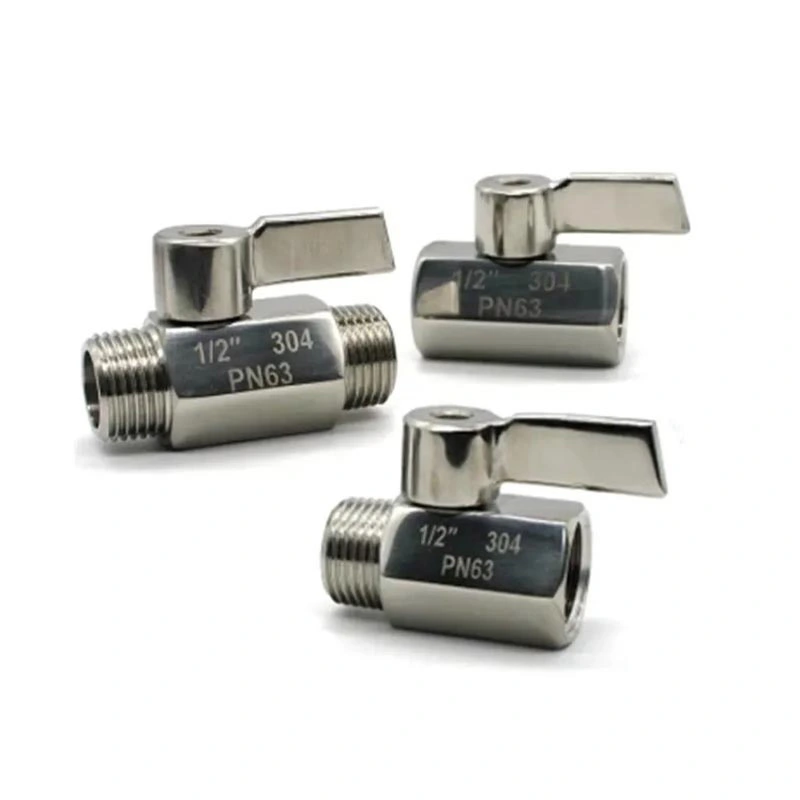

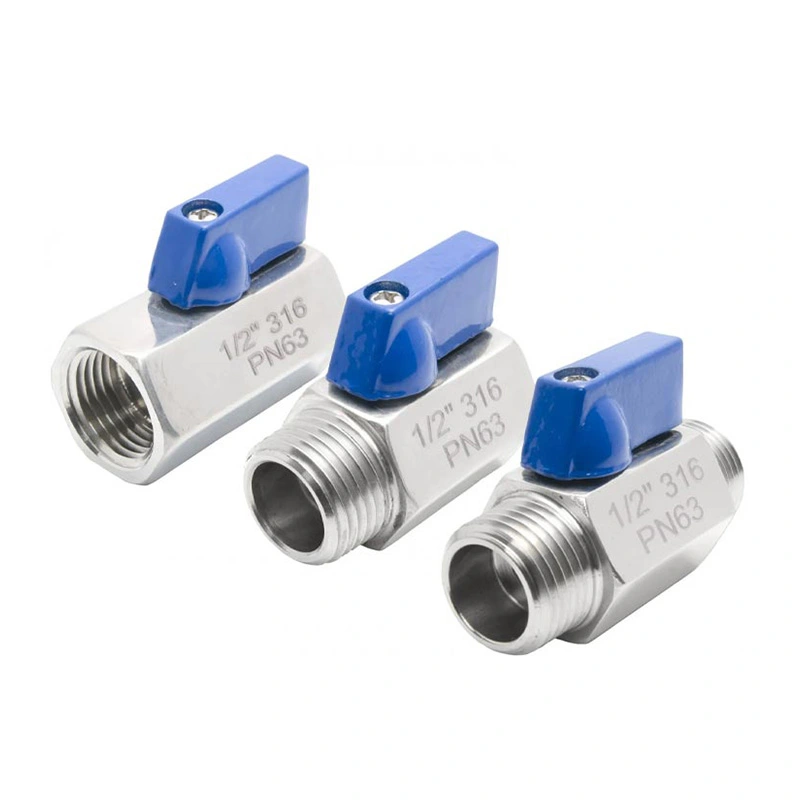

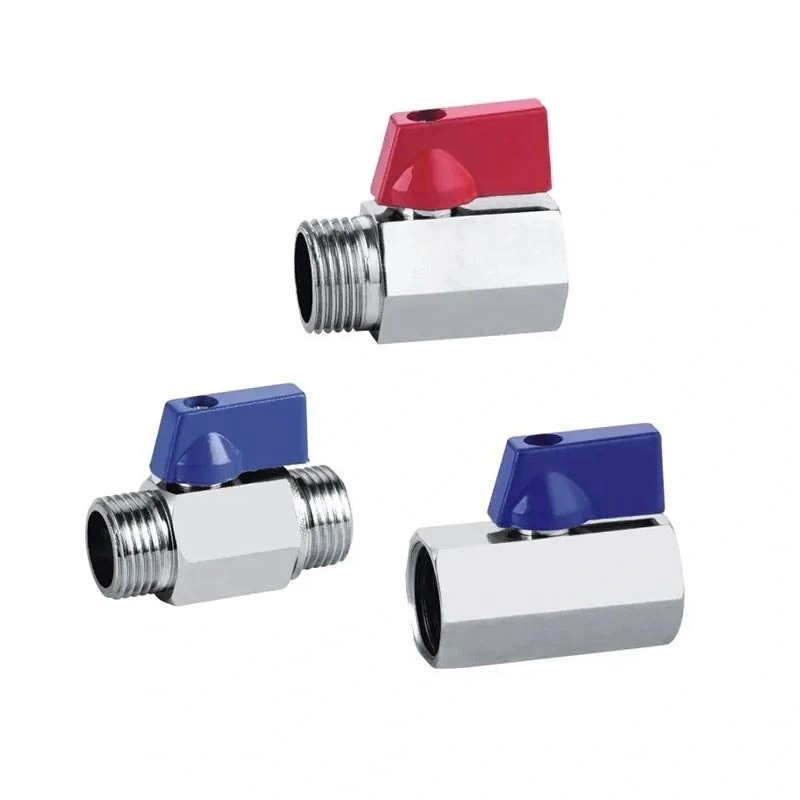

Ruostumattomasta teräksestä valmistettu minipalloventtiili

Ruostumattomasta teräksestä valmistettu minipalloventtiili on suunniteltu kompakteihin putkistoihin ja laitteisiin, joissa tilaa on rajoitetusti, mutta tarvitaan neljänneskierrossulkuventtiili. Sen ruostumattomasta teräksestä valmistettu runko, kierteiset NPT- tai BSP-liitännät ja kompakti käyttökahva tekevät siitä sopivan pienille putkistokokoonpanoille, instrumenteille ja nesteenkäsittelylaitteille. Venttiili voidaan valita vaaditun paineen, lämpötilan, väliaineen ja liitäntätietojen mukaan.

Päämitat

Tuotteen rakenne ja ominaisuudet

Kompakti neljänneskäännöstoiminto

Venttiili käyttää neljäsosakierrosta pallomekanismia päälle/pois huoltoon. Kahvan pyörittäminen muuttaa pallon asentoa ja avaa tai sulkee virtauskanavan. Tämä toimintatapa sopii sovelluksiin, joissa venttiiliä on käytettävä usein tai joissa tarvitaan yksinkertainen sulkutoiminto.

316 ruostumaton teräsrakenne

Venttiilin runko on määritelty ASTM A351 CF8M (316), jossa ASTM A182 F316 käytetään palloa ja karaa. Tämä materiaaliyhdistelmä tarjoaa ruostumattomasta teräksestä rakenteen sovelluksiin, joissa korroosionkestävyys ja materiaalien yhteensopivuus ovat tärkeitä. Todellinen soveltuvuus on tarkistettava prosessiväliaineeseen ja käyttöolosuhteisiin nähden.

NPT- ja BSP-kierreliitännät

Venttiili on saatavana NPT- ja BSP-kierreliitännöillä yhteensopivien putkien ja laitteiden kanssa integrointia varten. Kierretyyppi on vahvistettava ennen tilaamista, koska NPT- ja BSP-kierteet käyttävät erilaisia ​​kierrestandardeja eikä niitä tule käsitellä vaihdettavina liitoksina.

RPTFE-istuimen kokoonpano

Istuimen vakiomateriaali on RPTFE (PTFE+15%fv). Istuimen valinnassa tulee ottaa huomioon työväliaine, käyttölämpötila ja paine. Jos sovelluksessa käytetään aggressiivisia kemikaaleja tai erityisiä prosessinesteitä, materiaalien yhteensopivuus tulee varmistaa ennen venttiilin valintaa.

Valintanäkökohdat

Pienen palloventtiilin valitseminen vaatii muutakin kuin putken koon sovittamista. Työväliaine, paine, lämpötila, liitäntätyyppi ja käytettävissä oleva asennustila tulee ottaa huomioon. Venttiilin paine- ja lämpötilarajat on tarkistettava todellisiin käyttöolosuhteisiin ennen asennusta.

Varmista kierteitetyissä asennuksissa, käyttääkö putkisto NPT- tai BSP-kierteitä. Jos laitteistoon pääsy on rajoitettu, tarkista kahvan asento ja vapaa tila venttiilin ympärillä. Istuimen ja tiivistemateriaalien tulee myös olla yhteensopivia prosessinesteen kanssa komponenttien ennenaikaisen kulumisen välttämiseksi.

Sovellusskenaariot

Ruostumattomasta teräksestä valmistettua minipalloventtiiliä voidaan käyttää sulkuhuoltoon kompakteissa nestejärjestelmissä ja laitteissa, joissa tarvitaan pienempi venttiilijärjestely. Tyypillisiä sovelluksia ovat:

Vesihuolto- ja viemärijärjestelmät

Pneumaattiset laitteet ja paineilmalinjat

Instrumentointi ja testauslaitteet

Pienet koneet ja automaatiolaitteet

Jäähdytysjärjestelmät ja suodatinyksiköt

Laboratorio- ja LVI-asennukset

Kevyt teollisuus nesteenkäsittelyjärjestelmät

Asennus ja huolto

Tarkista ennen asennusta venttiilin koko, kierretyyppi, paineluokitus, lämpötila-alue ja materiaalien yhteensopivuus. Puhdista putken kierteet ja poista vieraat hiukkaset, jotka voivat vaikuttaa liitäntään tai tiivistepintaan. Käytä valitulle liitokselle sopivaa kierretiivistysmenetelmää ja vältä liiallista kiristysvoimaa.

Asennuksen jälkeen käytä kahvaa sen koko neljänneskierrosalueella ja tarkista liitännät vuotojen varalta järjestelmän käyttöönoton aikana. Huollon aikana eristä venttiili painelähteestä ennen sisäisten osien tarkastusta tai vaihtamista.

Laatu ja dokumentaatio

Tuotannon tarkastus voi sisältää mittatarkistuksia, materiaalin tarkastusta, kokoonpanotarkastusta ja paine- tai tiivistystestejä sovellettavien tuote- ja tilausvaatimusten mukaisesti. Tuotepiirustukset ja tekniset tiedot voidaan toimittaa mittojen vahvistusta ja projektin valintaa varten. Tarvittaessa voidaan järjestää myös materiaalidokumentaatio ja tarkastuspöytäkirja.

FAQ

Q1: Mihin ruostumattomasta teräksestä valmistettua minipalloventtiiliä käytetään?

A Ruostumattomasta teräksestä valmistettu minipalloventtiilikäytetään pääasiassa on/off nesteen ohjaukseen kompakteissa putkissa, laitteissa ja instrumenteissa. Se soveltuu yhteensopiville vedelle, ilmalle, öljylle ja muille teollisuusaineille määritellyllä paine- ja lämpötila-alueella.

Q2: Mitä eroa on NPT- ja BSP-säikeillä?

NPT ja BSP ovat erilaisia ​​kierrestandardeja, joilla on erilaiset kierreprofiilit ja eritelmät. Venttiilin kierteen on vastattava liitäntäputkea tai liitoskappaletta, joten vaadittu kierrestandardi tulee varmistaa ennen tilaamista.

Q3: Mitä materiaaleja venttiiliin käytetään?

Vakiokokoonpanossa käytetään ASTM A351 CF8M (316) runkoa, ASTM A182 F316 palloa ja karaa ja RPTFE (PTFE+15%fv) istuinta. Muut materiaalit ovat saatavilla pyynnöstä.

Q4: Mitä painetta ja lämpötilaa venttiili pystyy käsittelemään?

Luettelo maksimipaine on 285 PSI ja lämpötila-alue -25 ℃ ~ 150 ℃. Todelliset sallitut käyttöolosuhteet tulee vahvistaa venttiilin koon, väliaineen, lämpötilan ja sovellettavan paine-lämpötila-luokituksen mukaan.

Q5: Voinko pyytää tuotepiirustuksen ennen tilaamista?

Kyllä. Mittapiirrokset ja tekniset tiedot voidaan toimittaa venttiilin koon, liitäntätyypin, asennusmittojen ja muiden vaadittujen parametrien vahvistamiseksi ennen tuotantoa.

Q6: Voidaanko venttiilin materiaali tarkistaa?

Kyllä. Materiaalin tarkastus ja siihen liittyvä tarkastusdokumentaatio voidaan järjestää venttiilikokoonpanon ja tilausvaatimusten mukaan. Sovellettava tarkastuksen laajuus tulee vahvistaa tilauksen yhteydessä.

Q7: Onko saatavilla erilaisia ​​materiaaleja?

Kyllä. Muita rungon, pallon, varren, istukan ja tiivistemateriaalien yhdistelmiä voidaan harkita tietyissä käyttöolosuhteissa vaaditun paineen, lämpötilan ja väliaineen yhteensopivuuden mukaan.
